Основные гидролинии <сверхдлинный удлинённый> — HITACHI UH07-3

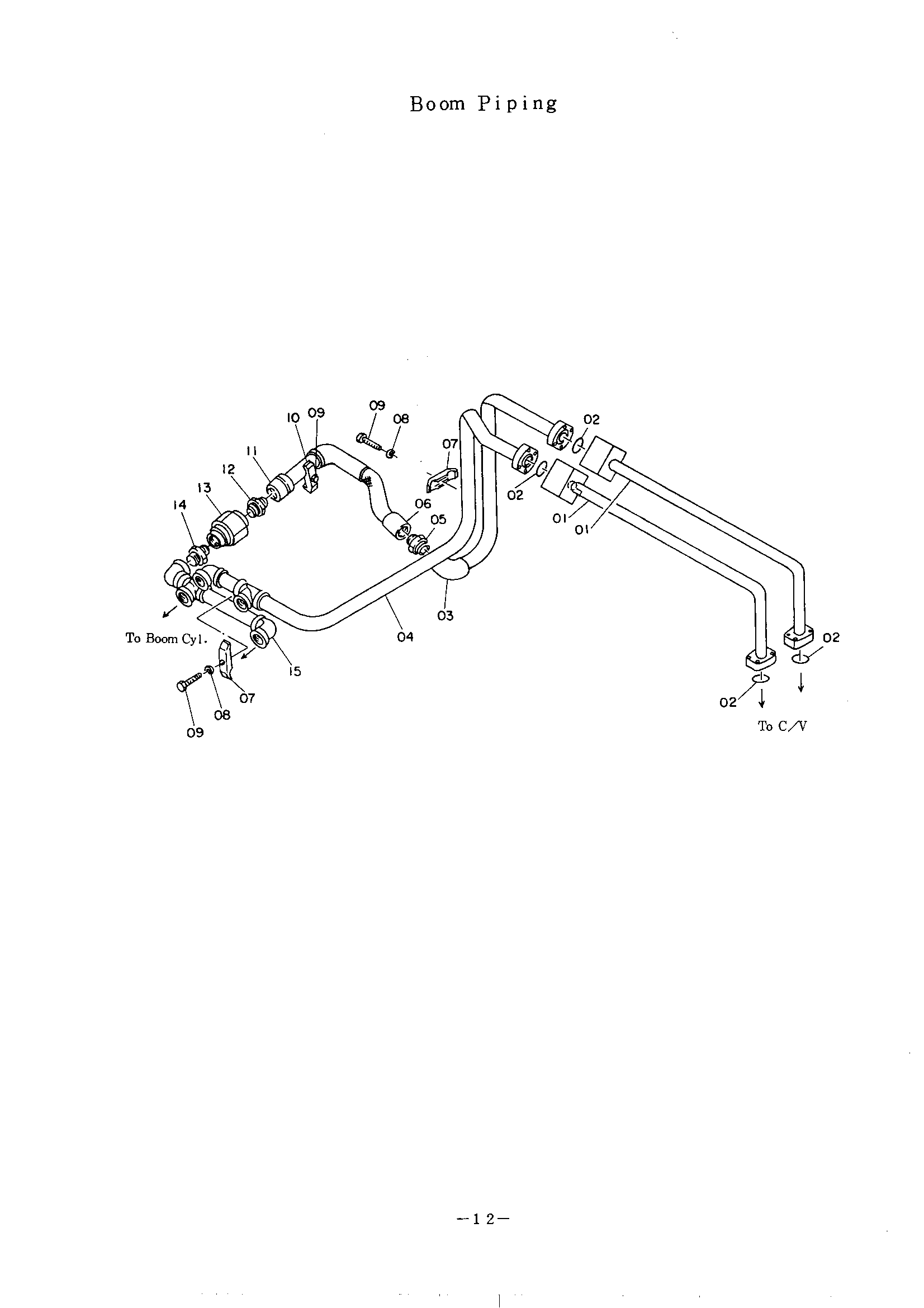

Заводская схема «Основные гидролинии <сверхдлинный удлинённый>» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7004543 | Трубка | 2 |
| 02 | A811035 | Уплотнительное кольцо | 4 |
| 03 | 8009858 | Трубка | 1 |
| 04 | 8009857 | Трубка | 1 |
| 05 | 94-1304 | Адаптер | 1 |
| 06 | 4043861 | Шланг | 1 |
| 07 | 4053600 | Хомут трубки | 2 |
| 08 | A590912 | Пружинная шайба | 3 |
| 09 | M111263 | Болт | 3 |
| 10 | 4053598 | Хомут трубки | 1 |
| 11 | 9705943 | Трубка | 1 |
| 12 | 94-1305 | Адаптер | 1 |
| 13 | 9023409 | Клапан тхроттл | 1 |
| 14 | 94-1705 | Адаптер | 1 |
| 15 | 8009503 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
