Гидроцилиндр стрелы (правый) — HITACHI UH07-3

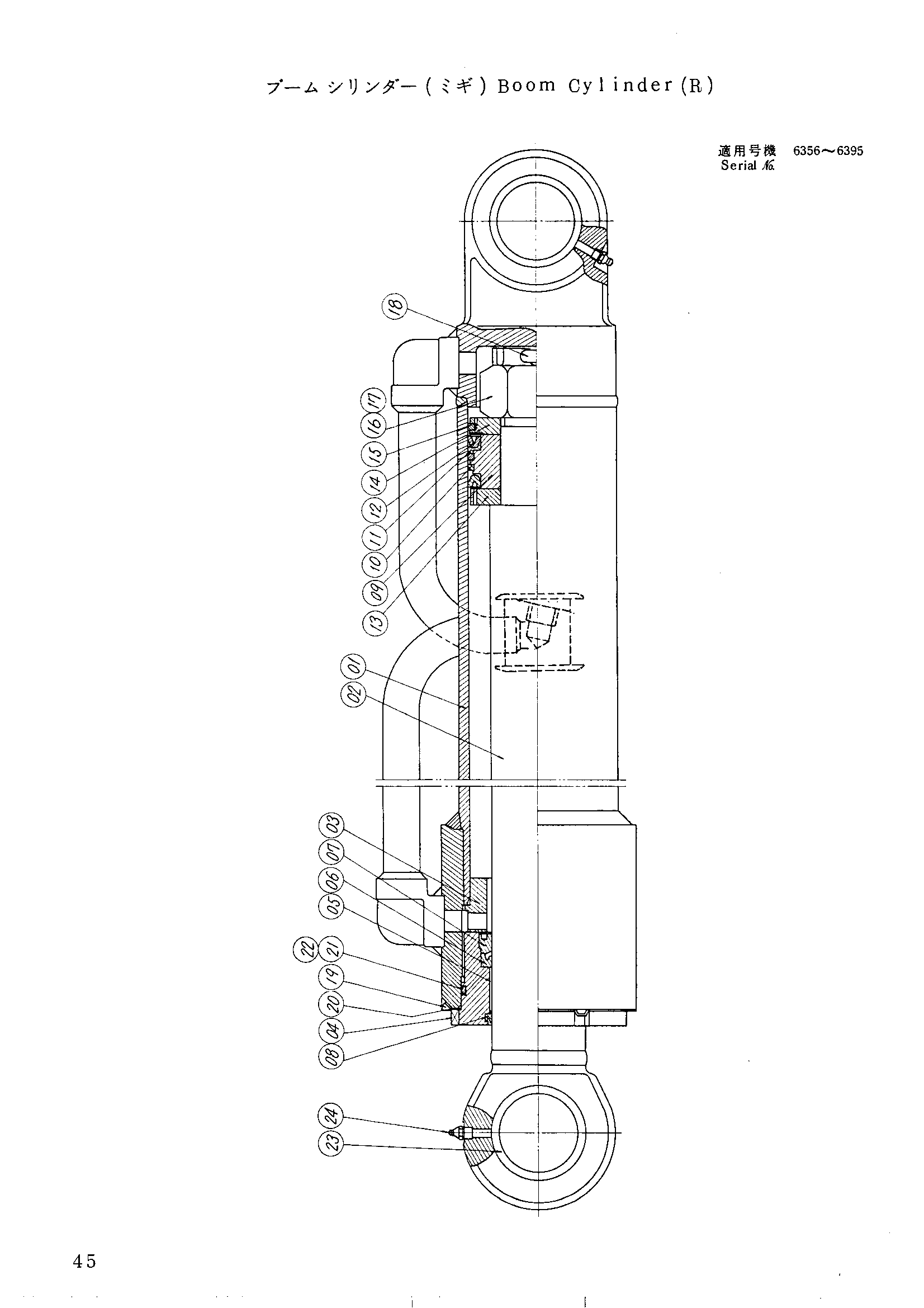

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2009166 | Гидроцилиндр стрела (правый) | 1 | |
| 01 | 4081612 | Трубка гидроцилиндр (правый) | 1 |
| 02 | 4081607 | Шток поршня | 1 |
| 03 | 4068464 | Проставка | 1 |
| 04 | 4081609 | Головка гидроцилиндра | 1 |
| 05 | 992614 | Втулка | 1 |
| 06 | 4511916 | Кольцо U | 1 |
| 07 | 4068820 | Подшипник | 1 |
| 08 | 4081608 | Грязесъёмное кольцо | 1 |
| 09 | 4081610 | Поршень | 1 |
| 10 | 4504586 | Поршневое кольцо | 2 |
| 11 | 951846 | Уплотнение нейлоновый | 2 |
| 12 | 996169 | U-образная манжета | 2 |
| 13 | 4068459 | Держатель | 1 |
| 14 | 4069130 | Держатель | 1 |
| 15 | 4068821 | Поршневое кольцо | 1 |
| 16 | 4514478 | Регулировочная шайба | 1 |
| 17 | 4511919 | Корончатая гайка | 1 |
| 18 | 4511918 | Шплинт | 1 |
| 19 | 4068625 | Стопорная шайба | 1 |
| 20 | 4067373 | Уплотнительное кольцо | 1 |
| 21 | 4068626 | Уплотнительное кольцо | 1 |
| 22 | 4510854 | Опорное кольцо | 1 |
| 23 | 4078953 | Втулка | 2 |
| 24 | J75481 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
