Гидроцилиндр ковша <сверхдлинный удлинённый> — HITACHI UH07-3

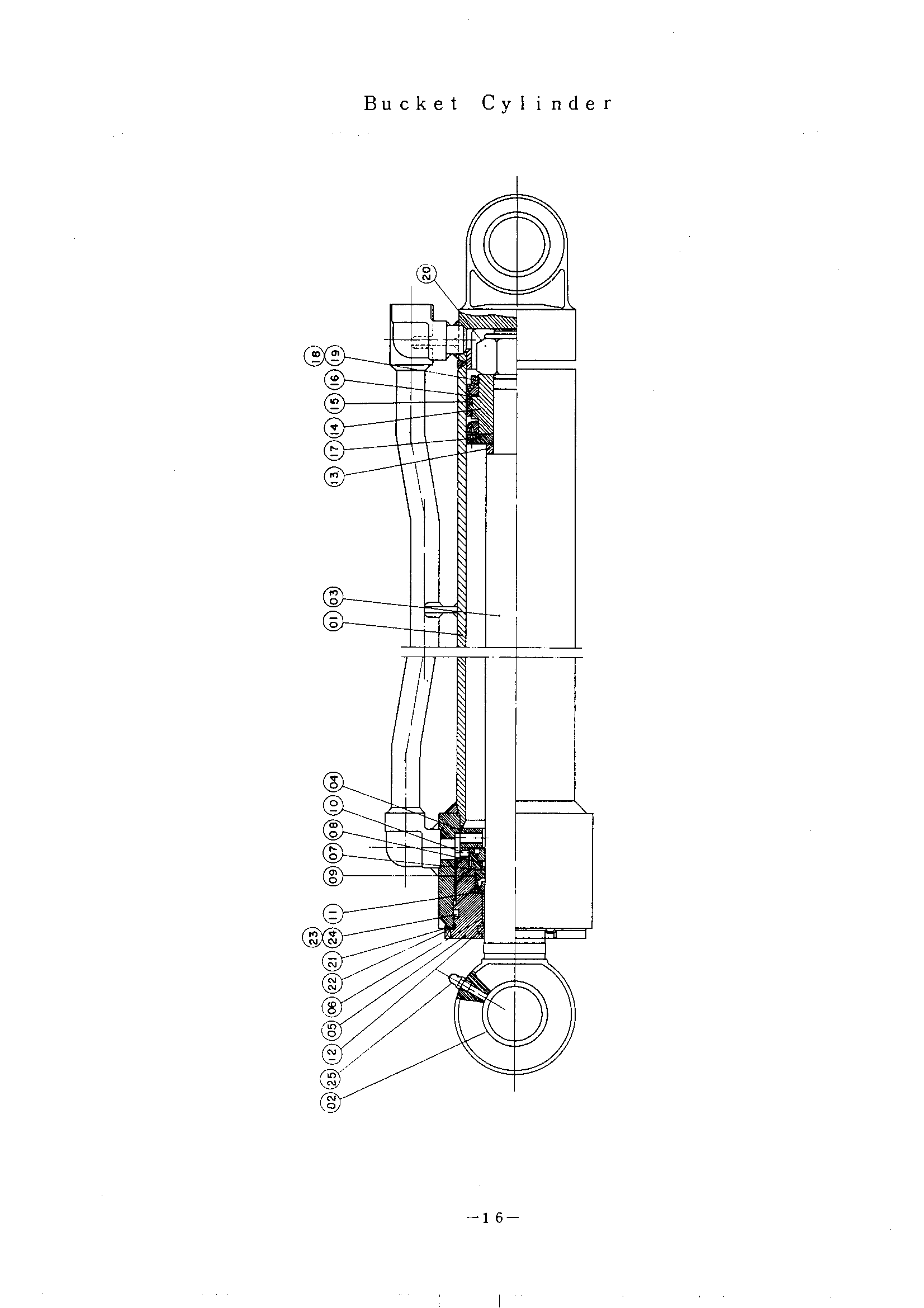

Заводская схема «Гидроцилиндр ковша <сверхдлинный удлинённый>» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4073017 | Ковш, гидроцилиндр SP | 1 | |
| 01 | 4073721 | Гидроцилиндр | 1 |
| 02 | 4043312 | Втулка | 2 |
| 03 | 4043336 | Шток | 1 |
| 04 | 4073722 | Проставка | 1 |
| 05 | 4073723 | Головка гидроцилиндр | 1 |
| 06 | 4073724 замена: 4073738 | Втулка | 1 |
| 07 | 4073725 замена: 4073738 | Держатель | 1 |
| 08 | 4073726 замена: 4073738 | Поршневое кольцо | 1 |
| 09 | 4073727 замена: 4073738 | Уплотнительное кольцо | 1 |
| 10 | 4073728 замена: 4073738 | Установочный винт | 1 |
| 11 | 4073729 замена: 4073738 | Кольцо U | 1 |
| 12 | 4073715 замена: 4073738 | Грязесъёмное кольцо | 1 |
| 13 | 4073730 замена: 4073738 | Втулка | 1 |
| 14 | 4073731 | Поршень | 1 |
| 15 | 4510883 замена: 4073738 | Поршневое кольцо | 2 |
| 16 | 4073732 замена: 4073738 | Кольцо U в сборе | 2 |
| 17 | 4073734 замена: 4073738 | Держатель | 1 |
| 18 | 4510886 | Держатель кольцо | 1 |
| 19 | 4510887 | Ограничитель | 1 |
| 20 | 4008407 | Корончатая гайка | 1 |
| 21 | 4004685 замена: 4073738 | Стопорная шайба | 1 |
| 22 | 4073735 замена: 4073738 | Уплотнительное кольцо | 1 |
| 23 | 4073736 замена: 4073738 | Уплотнительное кольцо | 1 |
| 24 | 4004687 замена: 4073738 | Кольцо | 1 |
| 25 | J75481 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
