Каталог запчастей HITACHI
Гусеница — HITACHI UH07-3

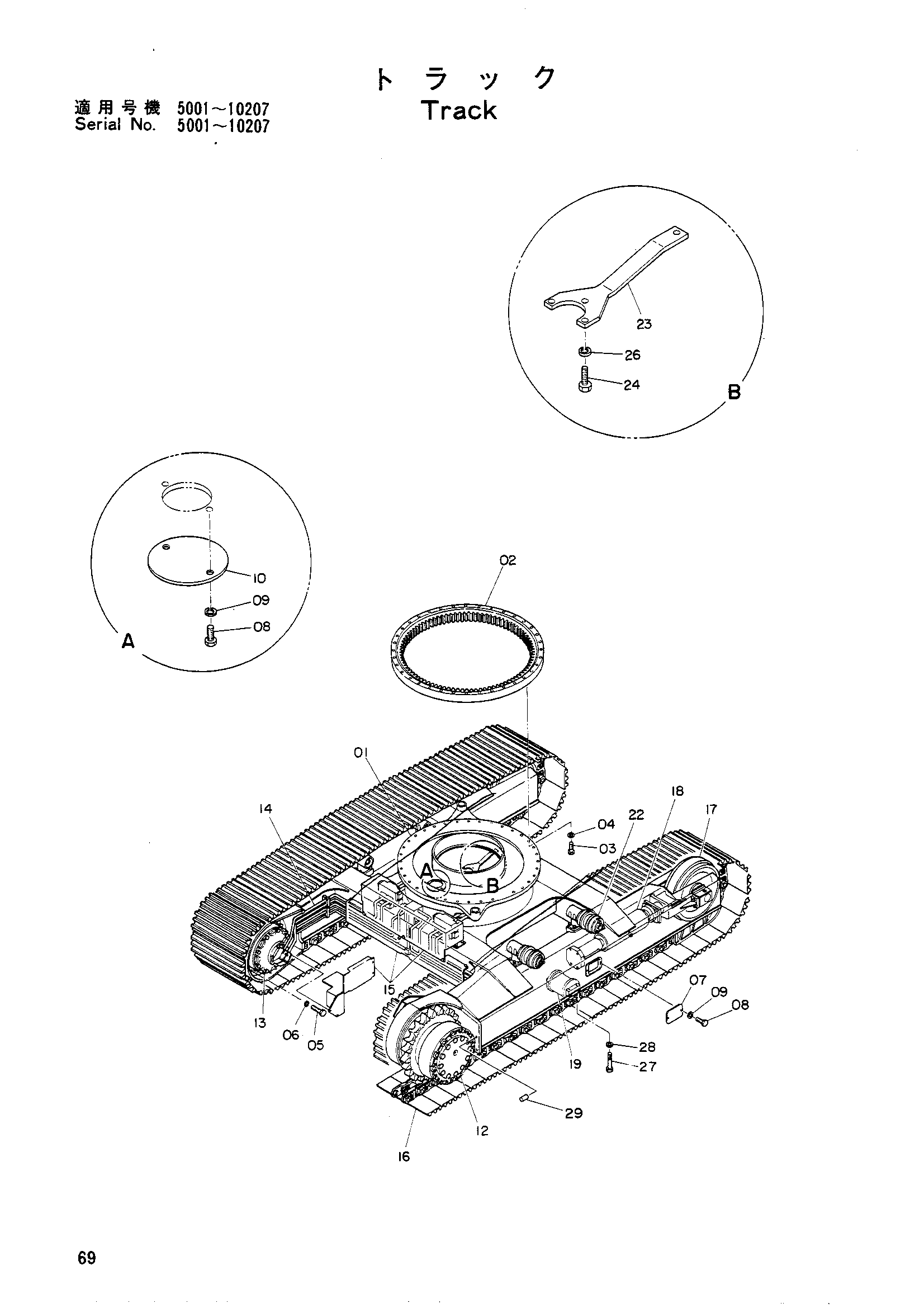

Заводская схема «Гусеница» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000731 | Гусеничная рама | 1 |
| 01 | 5000731 | Гусеничная рама | 1 |
| 01 | 6001642 | Гусеничная рама | 1 |
| 01 | 6001642 | Гусеничная рама | 1 |
| 02 | 9016754 | Подшипник поворот | 1 |
| 03 | 4036718 | Болт | 36 |
| 04 | J21386 | Пружинная шайба | 36 |
| 05 | M121671 | Болт | 32 |
| 06 | A590916 | Пружинная шайба | 32 |
| 07 | 4505649 | Крышка | 2 |
| 08 | M111018 | Болт | 6 |
| 09 | A590910 | Пружинная шайба | 6 |
| 10 | 4036717 замена: 4093615 | Пластина | 1 |
| 12 | 9015494 замена: 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9015494 замена: 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9015494 замена: 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9015494 замена: 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9015494 замена: 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9015494 замена: 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9024803 | Ходовой устройство (правый) | 1 |
| 12 | 9027387 | Ходовой устройство (правый) | 1 |
| 13 | 9015493 замена: 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9015493 замена: 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9015493 замена: 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9015493 замена: 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9015493 замена: 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9015493 замена: 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9024802 | Ходовой устройство (левый) | 1 |
| 13 | 9027388 | Ходовой устройство (левый) | 1 |
| 14 | 9015929 | Ходовой трубопроводы | 1 |
| 15 | 9015766 | Крышка | 1 |
| 16 | 9031251 | Тяга гусеница | 2 |
| 16 | 9403111 замена: 9031251 | Тяга гусеница | 2 |
| 17 | 9015088 замена: 9029843 | Направляющее колесо | 2 |
| 18 | 9011644 | Пружина гусеница | 2 |
| 18 | 9011644 | Пружина гусеница | 2 |
| 18 | 9026725 | Пружина гусеница | 2 |
| 18 | 9026725 | Пружина гусеница | 2 |
| 19 | 9019030 замена: 9029818 | Каток (нижний) | 14 |
| 19 | 9020951 замена: 9029818 | Каток (нижний) | 14 |
| 19 | 9020952 замена: 9029818 | Каток (нижний) | 14 |
| 22 | 9015578 замена: 9029817 | Каток (верхний) | 4 |
| 23 | 4053801 замена: 4093666 | Кронштейн | 1 |
| 24 | M111228 | Болт | 3 |
| 26 | A590912 | Пружинная шайба | 3 |
| 27 | 4081236 | Болт | 56 |
| 27 | 4081236 | Болт | 56 |
| 27 | M121690 | Болт | 56 |
| 27 | M121690 | Болт | 56 |
| 28 | A590916 | Пружинная шайба | 56 |
| 29 | 425176 | Пробка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
