Управление двигателем — HITACHI UH07-3

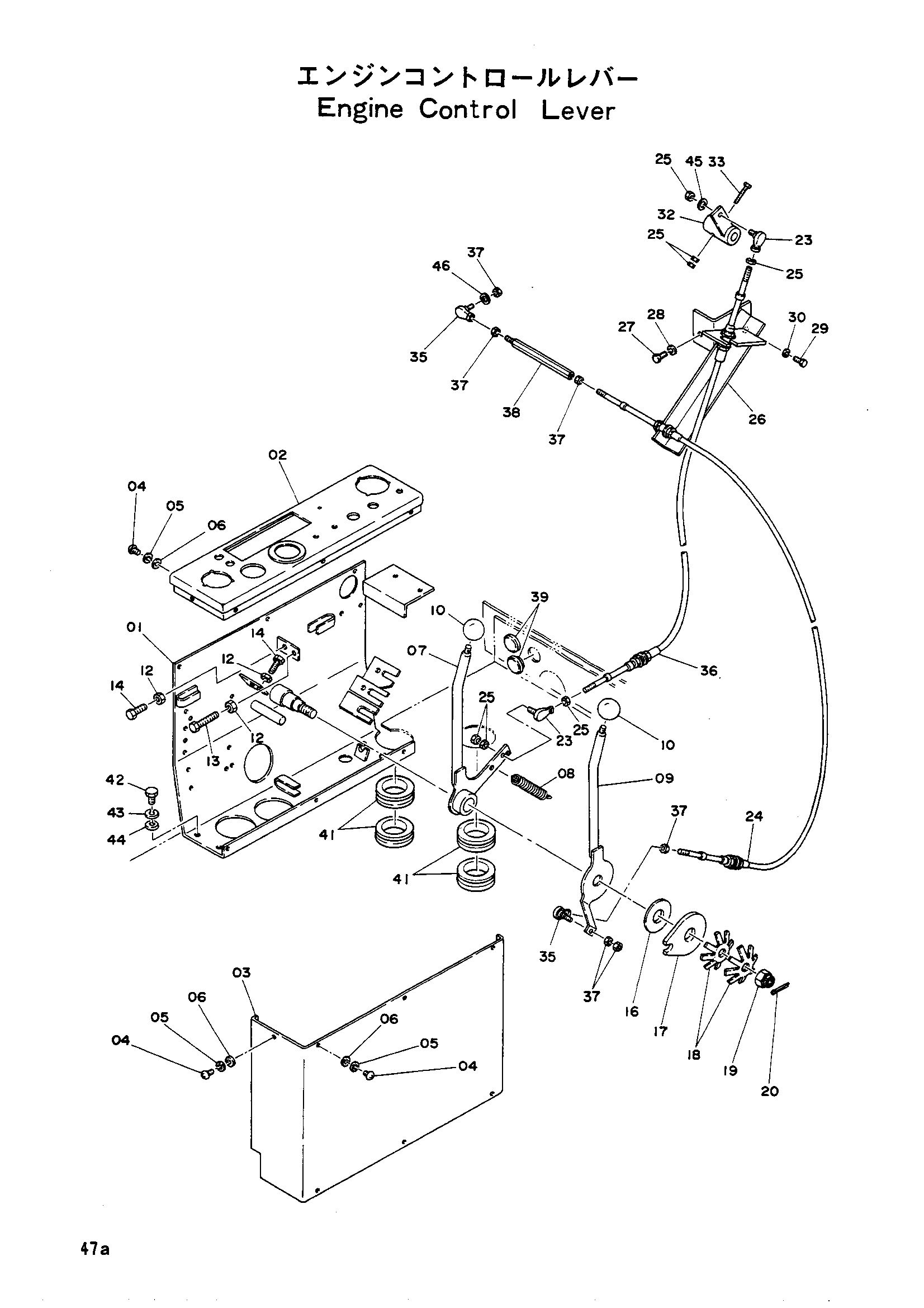

Заводская схема «Управление двигателем» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7003726 | Стойка | 1 |
| 01-06 | 9016055 | Плата измеритель | 1 |
| 02 | 8006558 | Панель | 1 |
| 03 | 2005212 | Крышка | 1 |
| 04 | M430613 | Винт | 10 |
| 05 | A590906 | Пружинная шайба | 10 |
| 06 | A590106 | Пружинная шайба | 10 |
| 07 | 8007020 | Рычаг | 1 |
| 08 | 47368 | Пружина | 1 |
| 09 | 8006557 | Рычаг | 1 |
| 10 | 499845 | Рукоятка | 2 |
| 12 | M501008 | Гайка | 4 |
| 13 | M101080 | Болт | 1 |
| 13 | M161056 | Болт | 1 |
| 14 | M111032 | Болт | 3 |
| 16 | 428770 | Диск | 1 |
| 17 | 4053155 | Пластина | 1 |
| 18 | 4502974 | Пружина флусх | 2 |
| 19 | M631619 | Корончатая гайка | 1 |
| 20 | A764032 | Шплинт | 1 |
| 23 | 4056017 | Шарнир | 2 |
| 24 | 4053231 | Трос управления | 1 |
| 25 | M500605 | Гайка | 7 |
| 26 | 8008720 | Кронштейн | 1 |
| 27 | M211420 | Болт | 1 |
| 28 | A590914 | Пружинная шайба | 1 |
| 29 | M210818 | Болт | 1 |
| 30 | A590908 | Пружинная шайба | 1 |
| 32 | 9705509 | Рычаг | 1 |
| 33 | M200645 | Болт | 1 |
| 35 | 4056016 | Шарнир | 2 |
| 36 | 4508514 | Трос управления | 1 |
| 37 | M500504 | Гайка | 6 |
| 38 | 4056252 | Соединение | 1 |
| 39 | 4000917 | Уплотнительная втулка | 2 |
| 40 | 4062291 | Уплотнительная втулка | 3 |
| 41 | 4509404 | Резиновая втулка | 2 |
| 41 | 4509404 | Резиновая втулка | 4 |
| 42 | M111016 | Болт | 4 |
| 43 | A590910 | Пружинная шайба | 4 |
| 44 | A590110 | Шайба | 4 |
| 45 | A590906 | Пружинная шайба | 1 |
| 46 | A590905 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
