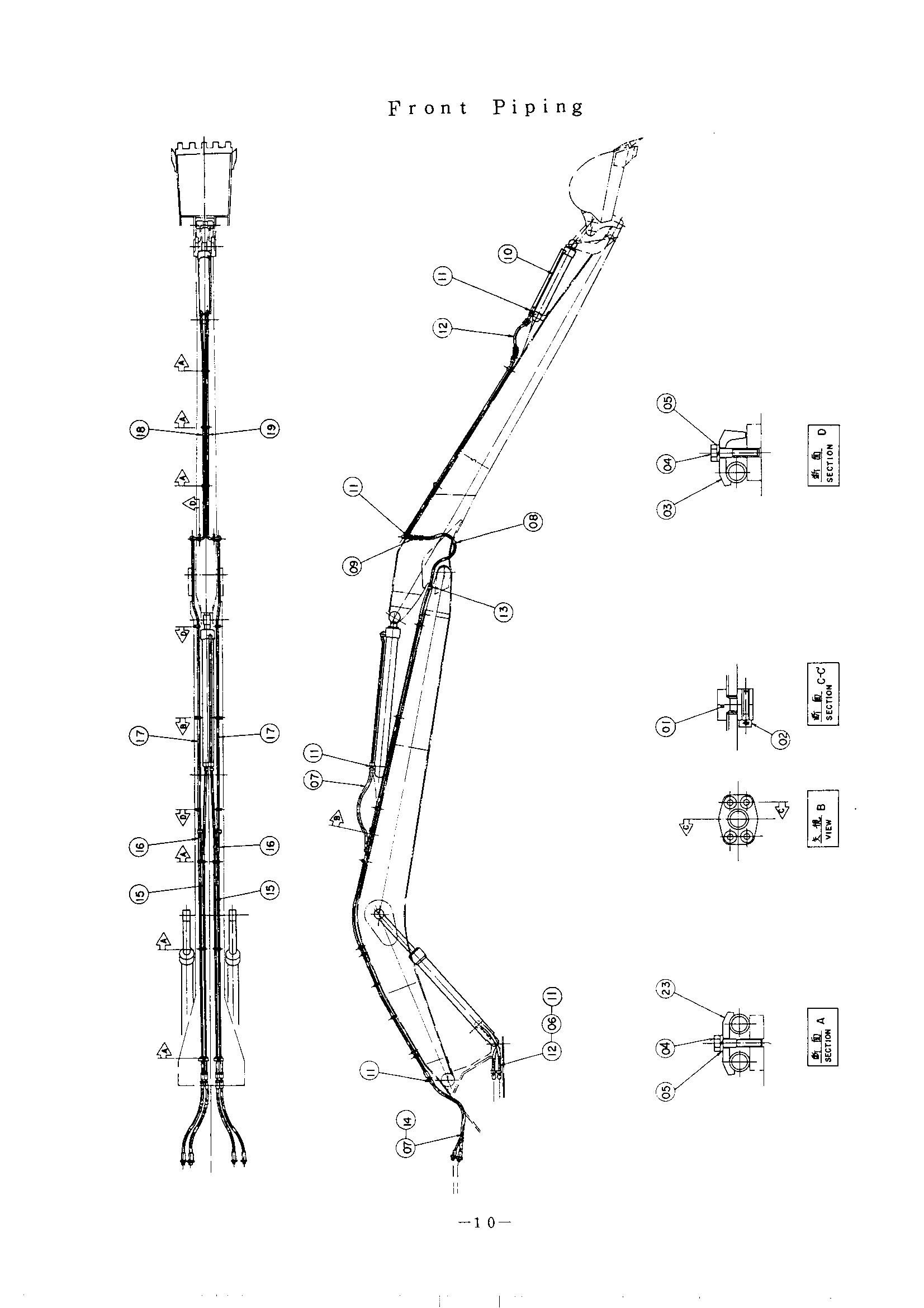

Гидролинии рабочего оборудования <сверхдлинный удлинённый> — HITACHI UH07-3
Заводская схема «Гидролинии рабочего оборудования <сверхдлинный удлинённый>» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811030 | Уплотнительное кольцо | 2 |
| 02 | M351040 | Болт с внутренним шестигранником | 8 |
| 03 | 4053595 | Хомут трубки | 8 |
| 04 | M111250 | Болт | 16 |
| 05 | A590912 | Пружинная шайба | 16 |
| 06 | 4053613 | Защитный кожух | 4 |
| 07 | 4055057 | Резиновый шланг | 6 |
| 08 | 4056177 | Резиновый шланг | 2 |
| 09 | 4055191 | Защита шланга | 2 |
| 10 | 4073017 | Гидроцилиндр масляный | 1 |
| 11 | 94-1304 | Адаптер | 14 |
| 12 | 4055056 | Резиновый шланг | 6 |
| 13 | 4061743 | Шайба | 2 |
| 14 | 4505046 | Защитный кожух | 4 |
| 15 | 8013783 | Трубка | 2 |
| 16 | 8013782 | Трубка | 2 |
| 17 | 8010752 | Трубка | 2 |
| 18 | 8013785 | Трубка | 1 |
| 19 | 8013784 | Трубка | 1 |
| 23 | 4053596 | Хомут трубки | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
