Каталог запчастей HITACHI
Электрооборудование — HITACHI UH07-3

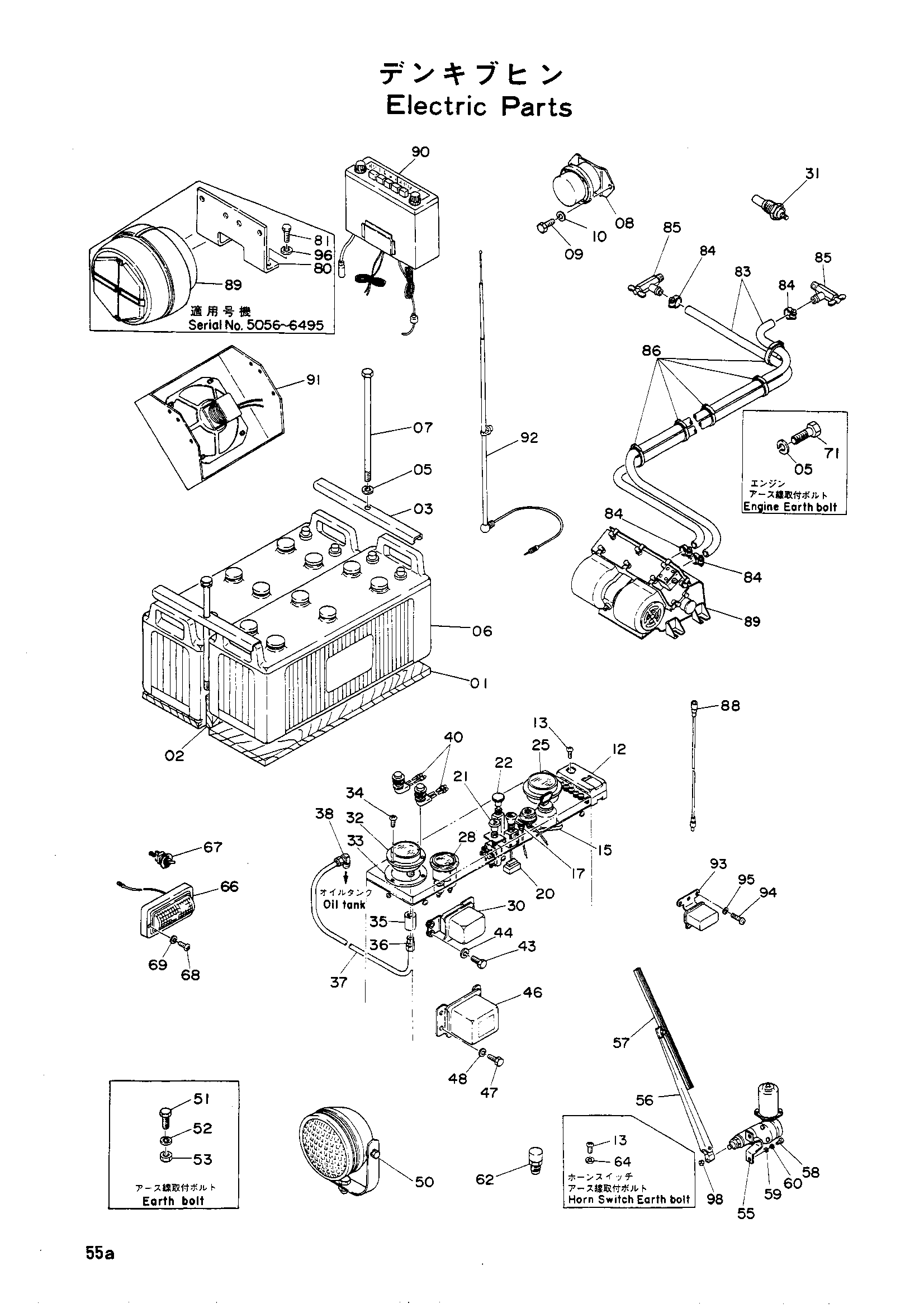

Заводская схема «Электрооборудование» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 437254 | Шайба воод | 2 |
| 02 | 445216 | Шайба воод | 1 |
| 03 | 445214 | Опора | 2 |
| 05 | A590910 | Пружинная шайба | 3 |
| 06 | 4065520 | Аккумулятор | 2 |
| 07 | 458155 | Болт | 2 |
| 08 | 4034634 | Реле аккумулятор | 1 |
| 09 | M200814 | Болт | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 12 | 3000399 | Короб предохранитель | 1 |
| 13 | M430613 | Винт | 2 |
| 15 | 4055979 | Выключатель шпонка | 1 |
| 17 | D911160 | Отопитель сигнал | 1 |
| 20 | 4009556 | Выключатель стеклоочиститель | 1 |
| 21 | 445092 | Выключатель фонарь | 1 |
| 22 | 4026605 | Кигер лигхтер | 1 |
| 22 | 4026605 | Кигер лигхтер | 1 |
| 22 | 4026605 | Кигер лигхтер | 1 |
| 22 | 4026605 | Кигер лигхтер | 1 |
| 22 | 4054021 | Выключатель отопитель | 1 |
| 25 | 2012654 | Измеритель хоур | 1 |
| 25 | 4504225 | Измеритель хоур | 1 |
| 28 | 2005301 | Тхермометер | 1 |
| 30 | 4075045 | Регулятор | 1 |
| 30 | 4512169 замена: 4075045 | Регулятор | 1 |
| 31 | 4030594 | Блок | 1 |
| 32 | 992314 | Измеритель воздушный | 1 |
| 33 | 4053154 | Пластина | 1 |
| 34 | M430308 | Винт | 3 |
| 35 | J70082 | Разъём | 1 |
| 36 | 992313 | Штуцер трубка | 1 |
| 37 | 992315 | Трубка | 1 |
| 38 | 992312 | Штуцер трубка | 1 |
| 40 | D910776 | Фонарь пилотный | 2 |
| 43 | M200613 | Болт | 3 |
| 44 | A590906 | Пружинная шайба | 3 |
| 46 | 4512170 | Реле защитный | 1 |
| 47 | M200613 | Болт | 4 |
| 48 | A590906 | Пружинная шайба | 4 |
| 50 | 214771 | Фара | 2 |
| 51 | M200613 | Болт | 2 |
| 52 | A590916 | Пружинная шайба | 2 |
| 53 | M500605 | Гайка | 2 |
| 55 | 4050475 | Гидромотор стеклоочиститель | 1 |
| 56 | 4050477 замена: 4111833 | Рукоять стеклоочиститель | 1 |
| 56 | 4050477 замена: 4101832 | Рукоять стеклоочиститель | 1 |
| 56 | 4101832 | Рукоять стеклоочиститель | 1 |
| 57 | 4101833 | Отвал стеклоочиститель | 1 |
| 57 | 4511185 замена: 4111833 | Отвал стеклоочиститель | 1 |
| 57 | 4511185 замена: 4101832 | Отвал стеклоочиститель | 1 |
| 58 | M430510 | Винт | 2 |
| 59 | A590105 | Шайба | 2 |
| 60 | A590905 | Пружинная шайба | 2 |
| 62 | 487086 | Выключатель звуковой сигнал | 1 |
| 64 | A590906 | Пружинная шайба | 1 |
| 66 | 973204 | Плафон кабины | 1 |
| 67 | 921037 | Выключатель фонарь | 1 |
| 68 | M430510 | Винт | 2 |
| 69 | A590905 | Пружинная шайба | 2 |
| 71 | M111025 | Болт | 1 |
| 80 | 3007901 | Кронштейн | 1 |
| 80 | 8007501 замена: 3007901 | Кронштейн | 1 |
| 81 | M111020 | Болт | 2 |
| 83 | 4512539 | Шланг | 2 |
| 84 | 4507228 | Зажим | 4 |
| 84 | 4507228 | Зажим | 6 |
| 85 | 4512542 | Кран | 2 |
| 86 | 4055312 | Зажим | 8 |
| 88 | 4054380 | Питатель | 1 |
| 88 | 4102096 | Питатель | 1 |
| 89 | 4054020 | Отопитель | 1 |
| 90 | 4054017 | Радио | 1 |
| 91 | 4505037 | Динамик | 1 |
| 92 | 4032061 | Антенна | 1 |
| 93 | 4505392 | Реле звуковой сигнал | 1 |
| 94 | M430610 | Винт | 2 |
| 95 | A590906 | Пружинная шайба | 2 |
| 96 | A590910 | Пружинная шайба | 2 |
| 97 | 4078815 | Отопитель в сборе | 1 |
| 98 | 4050479 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
