Ходовой трансмиссия — HITACHI UH07-3

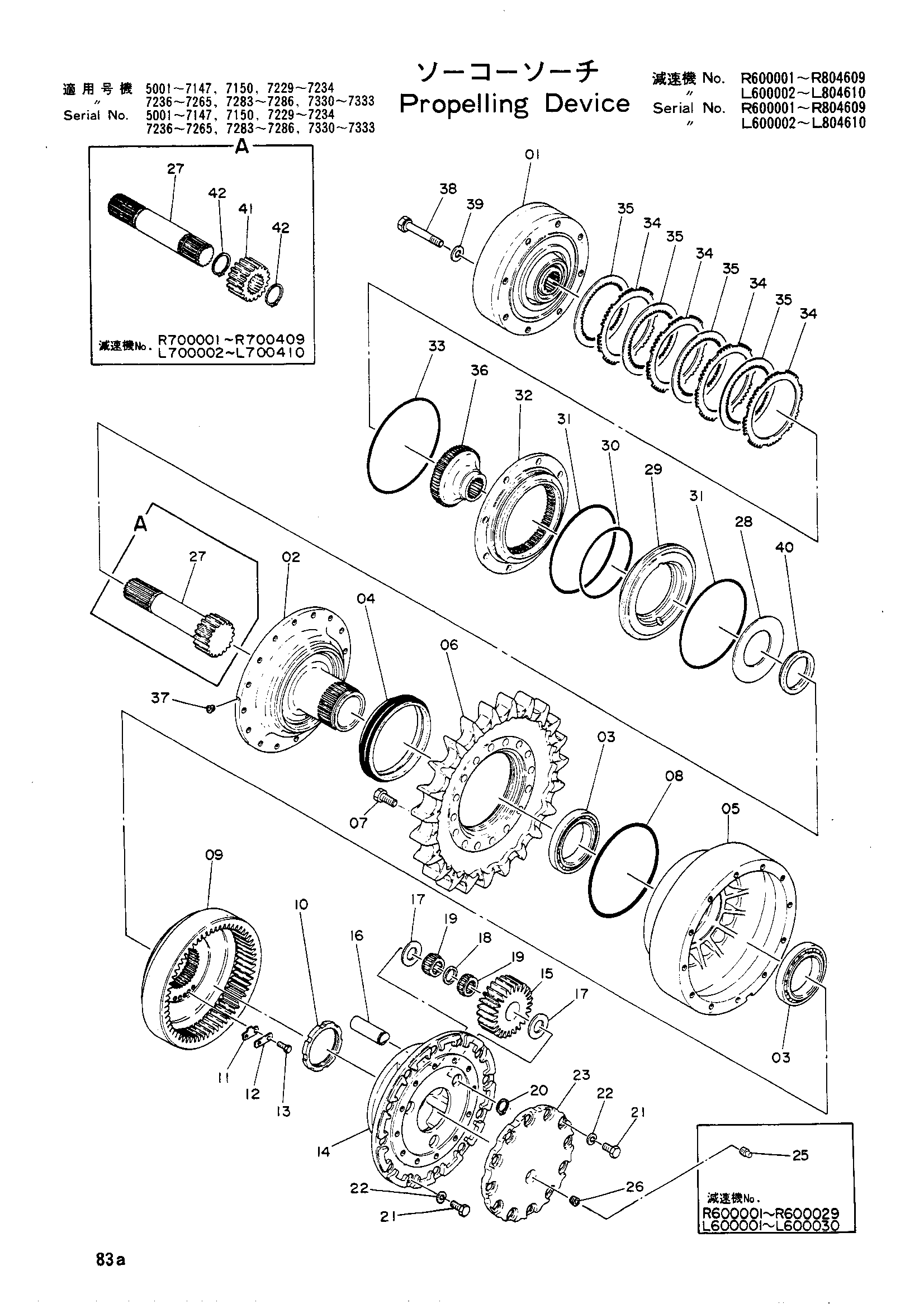

Заводская схема «Ходовой трансмиссия» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9013760	Гидромотор	1
	9015493	Прппеллинг устройство в сборе (левый)	1
	9015494	Прппеллинг устройство в сборе (правый)	1
01	1001069	Корпус	1
02	1001069	Корпус	1
02	1001069	Корпус	1
02	1001069	Корпус	1
02	1001737	Корпус	1
02	1001737	Корпус	1
02	1001737	Корпус	1
02	1001737	Корпус	1
03	4050914	Подшипник	2
04	4514259	Комплект уплотнений	1
05	1001570	Барабан	1
06	1001458	Звёздочка	1
07	M222050	Болт	16
08	4036314	Уплотнительное кольцо	1
09	2005285	Коронная шестерня	1
10	3008750	Гайка	1
10	3008750	Гайка	1
10	3008750	Гайка	1
10	3008750	Гайка	1
10	3502680	Гайка	1
10	3502680	Гайка	1
10	3502680	Гайка	1
10	3502680	Гайка	1
11	4513296	Пластина	1
12	4513295	Стопорная пластина	1
13	M111225	Болт	2
14	1001606	Водило	1
15	3010356	Планетарная шестерня	3
15	3010356	Планетарная шестерня	3
15	3502689	Планетарная шестерня	3
15	3502689	Планетарная шестерня	3
16	4049522	Палец	3
16	4049522	Палец	3
16	4063316	Палец	3
16	4063316	Палец	3
17	4049521	Упорная пластина	6
17	4049521	Упорная пластина	6
17	4062857	Упорная пластина	6
17	4062857	Упорная пластина	6
18	4049523	Упорная пластина	3
19	4513638	Подшипник неедле	6
20	962002	Стопорное кольцо	3
21	M211640	Болт	24
22	4066660	Уплотнительная шайба	12
22	4066660	Уплотнительная шайба	12
22	A590916	Пружинная шайба	12
22	A590916	Пружинная шайба	12
23	2005284	Крышка	1
23	2005284	Крышка	1
23	2008040	Крышка	1
23	2008040	Крышка	1
25	J75284	Пробка	1
25	J75284	Пробка	1
26	94-2015	Пробка	1
26	94-2015	Пробка	1
27	2005286	Вал пропел	1
27	2005286	Вал пропел	1
27	2006811	Вал	1
27	2006811	Вал	1
28	2005527	Пружина	1
29	3004784	Поршень	1
30	4036312	Уплотнительное кольцо	1
31	4509574	Уплотнительное кольцо	2
32	2004870	Картридж	1
33	4050747	Уплотнительное кольцо	1
34	3501228	Палец	4
35	3502034	Пластина фрикционный	4
36	2003319	HUB	1
37	4504507	Пробка	1
38	4510577	Болт	6
39	4018545	Плоская шайба	6
40	4055555	Проставка	1
41	3502687	Солнечная шестерня	1
41	3502687	Солнечная шестерня	1
42	954442	Стопорное кольцо	2
42	954442	Стопорное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
