Передний <сверхдлинный удлинённый> — HITACHI UH07-3

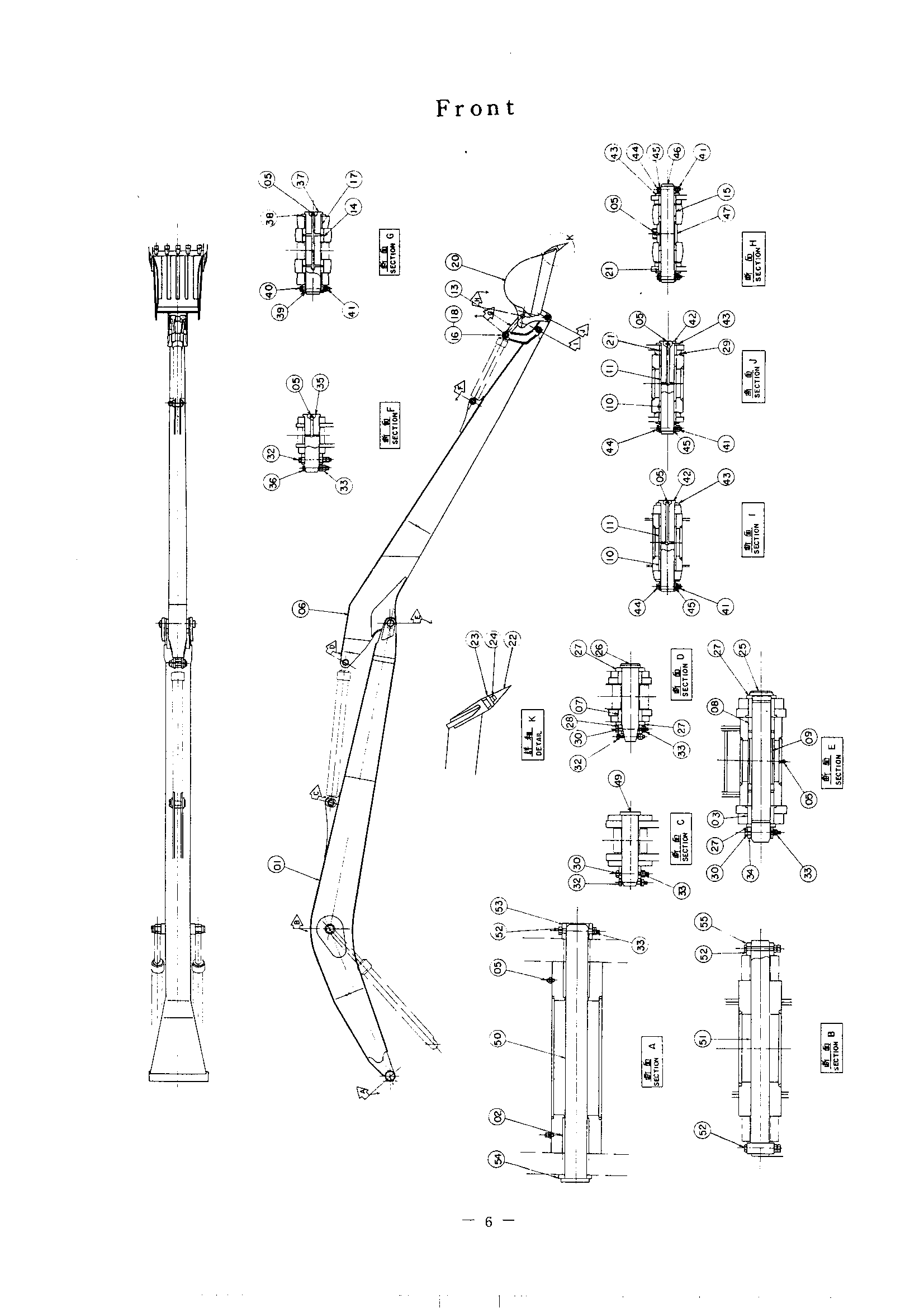

Заводская схема «Передний <сверхдлинный удлинённый>» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000717	Стрела	1
02	4075354	Втулка	2
03	4062388	Втулка	2
05	J75481	Штуцер	8
06	5000716	Рукоять	1
07	4513574	Втулка	2
08	3502449	Втулка	2
09	4035436	Проставка	1
10	457906	Втулка	4
11	457908	Трубка	2
13	3001932	Тяга	2
14	4057480	Втулка	2
15	457906	Втулка	2
16	2008175	Линг	1
17	4057477	Втулка	2
18	2008174	Линг	1
20	6003128	Ковш обратная лопата	1
21	4087877	Втулка	4
22	973347	Коронка зуба	4
23	963227	Резиновый фиксатор	4
24	963229	Стопорный палец	4
25	3502719	Палец	1
26	3008037	Палец	1
27	494622	Шайба	4
28	4505596	Ограничитель	1
29	4087828	Уплотнительное кольцо	2
30	M121602	Болт	3
32	M121601	Болт	3
33	M511613	Гайка	20
34	4073010	Ограничитель	1
35	3005073	Палец	1
36	M121690	Болт	1
37	3008588	Палец	1
38	4057479	Шайба	1
39	4057478	Проставка	1
40	4006114	Болт	1
41	M511207	Гайка	10
42	330180	Палец	2
43	J21017	Шайба	6
44	4006115	Болт	4
45	498672	Проставка	4
46	3014529	Палец	1
47	9701117	Проставка	1
48	3014530	Палец	1
49	3007525	Палец	1
50	3007010	Палец	1
51	3009649	Палец	1
52	M121604	Болт	3
53	4054964	Ограничитель	1
54	4509907	Шайба	1
55	4052209	Ограничитель	2

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
