Пилотные гидролинии (прямой рычаг) — HITACHI UH07-3

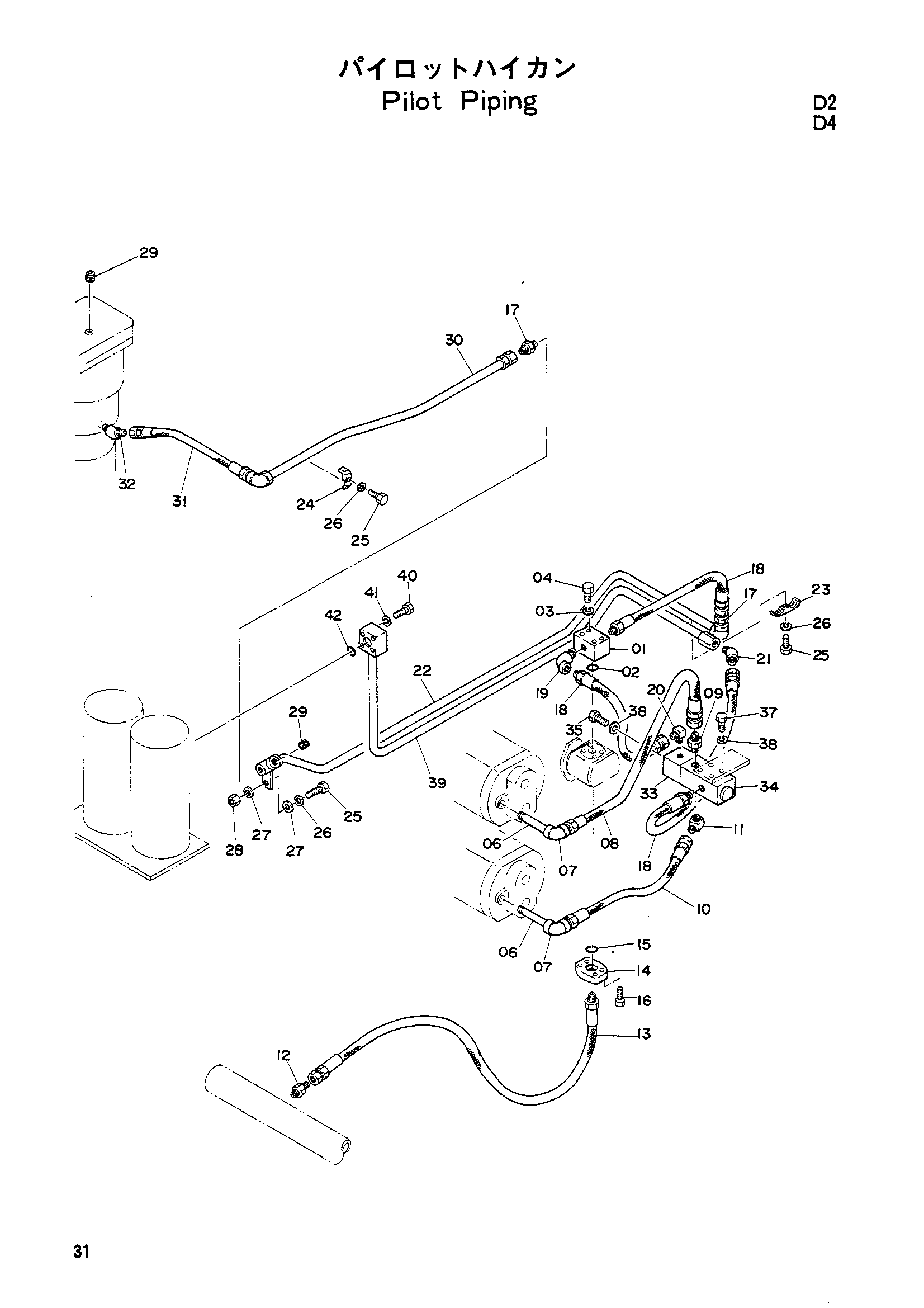

Заводская схема «Пилотные гидролинии (прямой рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3011438 | Блок | 1 |
| 02 | A811030 | Уплотнительное кольцо | 1 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 19H1733 | Болт | 4 |
| 06 | 4071515 | Адаптер | 2 |
| 07 | 94-0616 | Угловой штуцер | 2 |
| 08 | 4062752 | Шланг | 1 |
| 09 | 94-1302 | Адаптер | 1 |
| 10 | 4039587 | Шланг | 1 |
| 11 | 94-1402 | Угловой штуцер | 1 |
| 12 | 94-1304 | Адаптер | 1 |
| 13 | 4036657 | Шланг | 1 |
| 14 | 4052746 | Фланец | 1 |
| 15 | A811035 | Уплотнительное кольцо | 1 |
| 16 | 4057125 | Болт | 4 |
| 17 | 94-1303 | Адаптер | 2 |
| 18 | 4055246 | Шланг | 3 |
| 19 | 94-0632 | Угловой штуцер | 1 |
| 20 | 94-1403 | Угловой штуцер | 1 |
| 21 | 94-1503 | Угловой штуцер | 1 |
| 22 | 8008721 | Трубка | 1 |
| 23 | 4053593 | Хомут трубки | 1 |
| 24 | 4053594 | Хомут трубки | 1 |
| 25 | M111040 | Болт | 3 |
| 26 | A590910 | Пружинная шайба | 3 |
| 27 | A590110 | Шайба пластина | 2 |
| 28 | M501008 | Гайка | 1 |
| 29 | 94-2023 | Пробка | 2 |
| 30 | 8010701 | Трубка | 1 |
| 31 | 4054346 | Шланг | 1 |
| 32 | 94-1502 | Угловой штуцер | 1 |
| 33 | 4072721 | Предохранительный клапан | 1 |
| 34 | 4072722 | Предохранительный клапан | 1 |
| 35 | M211071 | Болт | 2 |
| 37 | M211028 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 6 |
| 39 | 8010700 | Трубка | 1 |
| 40 | M111056 | Болт | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | A811025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
