Центральный коллектор — HITACHI UH07-3

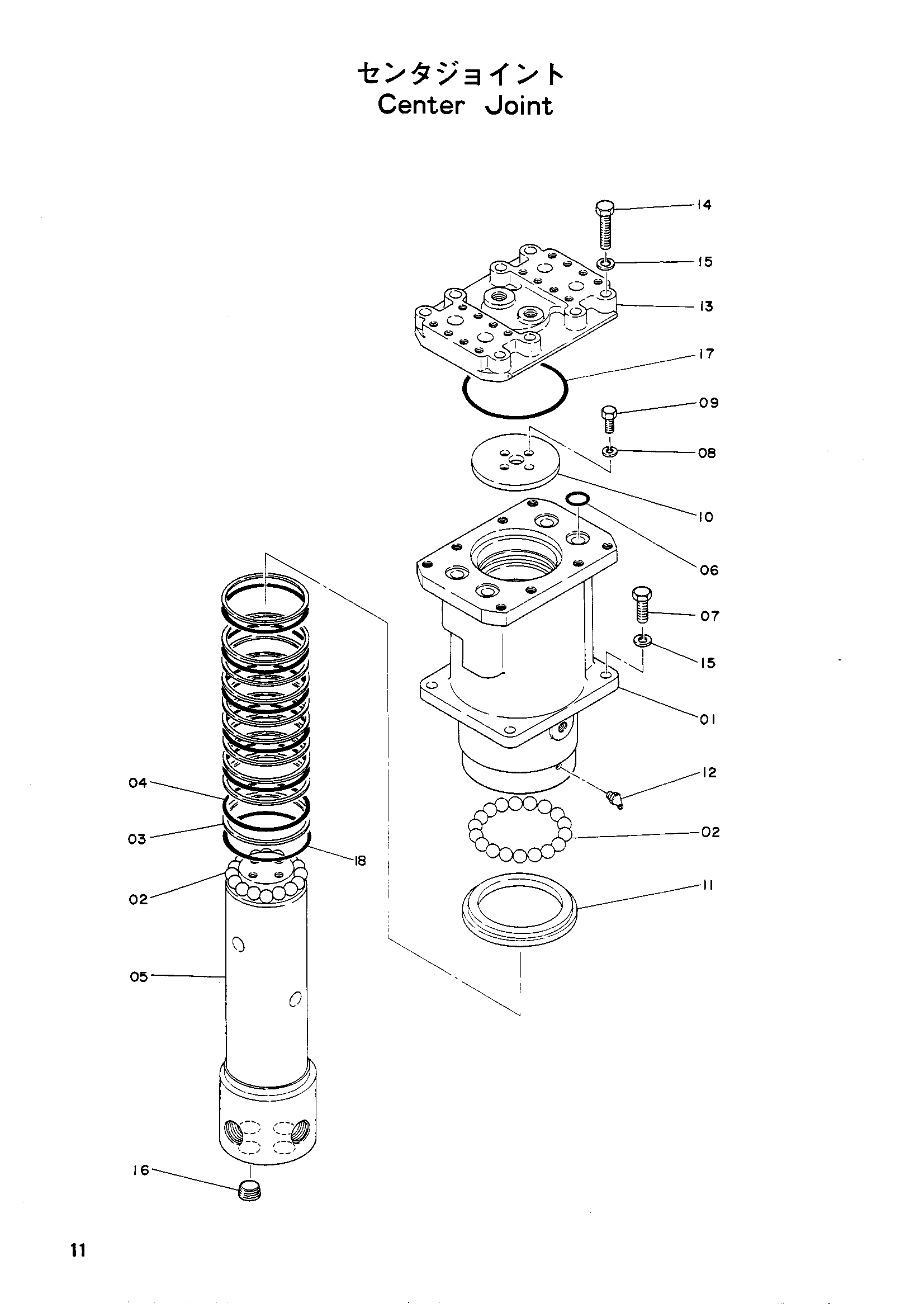

Заводская схема «Центральный коллектор» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1001524 замена: 2009032 | Корпус | 1 |
| 01 | 1001524 замена: 1002895 | Корпус | 1 |
| 01 | 1001524 замена: 2009032 | Корпус | 1 |
| 01 | 1001524 замена: 1002895 | Корпус | 1 |
| 01 | 1001524 замена: 2009032 | Корпус | 1 |
| 01 | 1001524 замена: 1002895 | Корпус | 1 |
| 01 | 1001524 замена: 2009032 | Корпус | 1 |
| 01 | 1001524 замена: 1002895 | Корпус | 1 |
| 01 | 1002895 | Корпус | 1 |
| 01 | 1002895 | Корпус | 1 |
| 01 | 1002895 | Корпус | 1 |
| 01 | 1002895 | Корпус | 1 |
| 01-17 | 9015551 замена: 9024799 | Центральный коллектор в сборе | 1 |
| 01-17 | 9015551 замена: 9024799 | Центральный коллектор в сборе | 1 |
| 01-17 | 9015551 замена: 9024799 | Центральный коллектор в сборе | 1 |
| 01-17 | 9015551 замена: 9024799 | Центральный коллектор в сборе | 1 |
| 01-18 | 9024799 | Центральный коллектор в сборе | 1 |
| 01-18 | 9024799 | Центральный коллектор в сборе | 1 |
| 01-18 | 9024799 | Центральный коллектор в сборе | 1 |
| 01-18 | 9024799 | Центральный коллектор в сборе | 1 |
| 02 | 972658 | Шарик | 38 |
| 03 | 4513525 | Опорное кольцо | 10 |
| 04 | 4058971 | Уплотнительное кольцо | 6 |
| 05 | 2005046 замена: 1002895 | Шпиндель | 1 |
| 05 | 2005046 замена: 2009032 | Шпиндель | 1 |
| 05 | 2005046 замена: 1002895 | Шпиндель | 1 |
| 05 | 2005046 замена: 2009032 | Шпиндель | 1 |
| 05 | 2005046 замена: 1002895 | Шпиндель | 1 |
| 05 | 2005046 замена: 2009032 | Шпиндель | 1 |
| 05 | 2005046 замена: 1002895 | Шпиндель | 1 |
| 05 | 2005046 замена: 2009032 | Шпиндель | 1 |
| 05 | 2009032 | Шпиндель | 1 |
| 05 | 2009032 | Шпиндель | 1 |
| 05 | 2009032 | Шпиндель | 1 |
| 05 | 2009032 | Шпиндель | 1 |
| 06 | A811025 | Уплотнительное кольцо | 4 |
| 07 | M121236 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | M111022 | Болт | 4 |
| 10 | 4079547 | Упорная пластина | 1 |
| 10 | 4079547 | Упорная пластина | 1 |
| 10 | 4513527 замена: 4079547 | Колпачок | 1 |
| 10 | 4513527 замена: 4079547 | Колпачок | 1 |
| 11 | 4052233 | Пластина | 1 |
| 12 | J75581 | Штуцер | 1 |
| 13 | 2005061 | Фланец | 1 |
| 14 | M211250 | Болт | 8 |
| 15 | A590912 | Пружинная шайба | 12 |
| 16 | 94-2014 | Пробка | 4 |
| 17 | A810125 | Уплотнительное кольцо | 1 |
| 18 | 4058971 | Уплотнительное кольцо | 1 |
| 18 | 4058971 | Уплотнительное кольцо | 1 |
| 18 | 4058971 | Уплотнительное кольцо | 1 |
| 18 | 4058971 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
