Гусеница пружина — HITACHI UH07-3

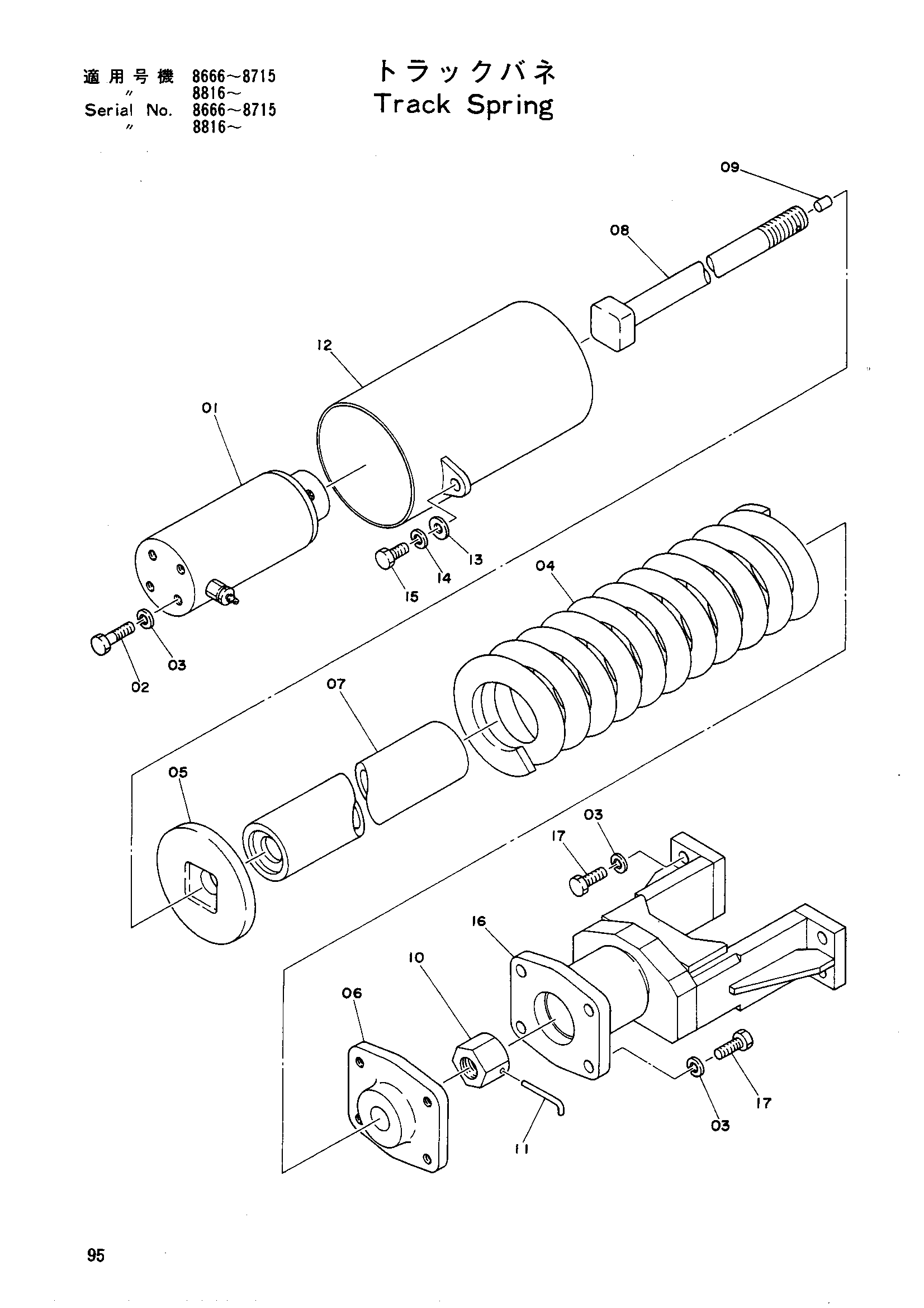

Заводская схема «Гусеница пружина» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9023970 | Масляный гидроцилиндр в сборе | 1 |
| 01-17 | 9026725 | Гусеница пружина в сборе | 1 |
| 02 | M111656 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 12 |
| 04 | 3014123 | Пружина | 1 |
| 05 | 3014124 | Держатель пружина | 1 |
| 06 | 4086289 | Держатель пружина | 1 |
| 07 | 9708925 | Проставка | 1 |
| 08 | 3014125 | Болт | 1 |
| 09 | 420433 | Пробка | 1 |
| 10 | 490248 | Гайка проушина | 1 |
| 11 | 4052210 | Палец | 1 |
| 12 | 8013499 | Трубка | 1 |
| 13 | A590116 | Шайба | 2 |
| 14 | A590916 | Пружинная шайба | 2 |
| 15 | M111636 | Болт | 2 |
| 16 | 6003065 | Вилка | 1 |
| 17 | M111645 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
