Поддерживающий каток — HITACHI UH07-3

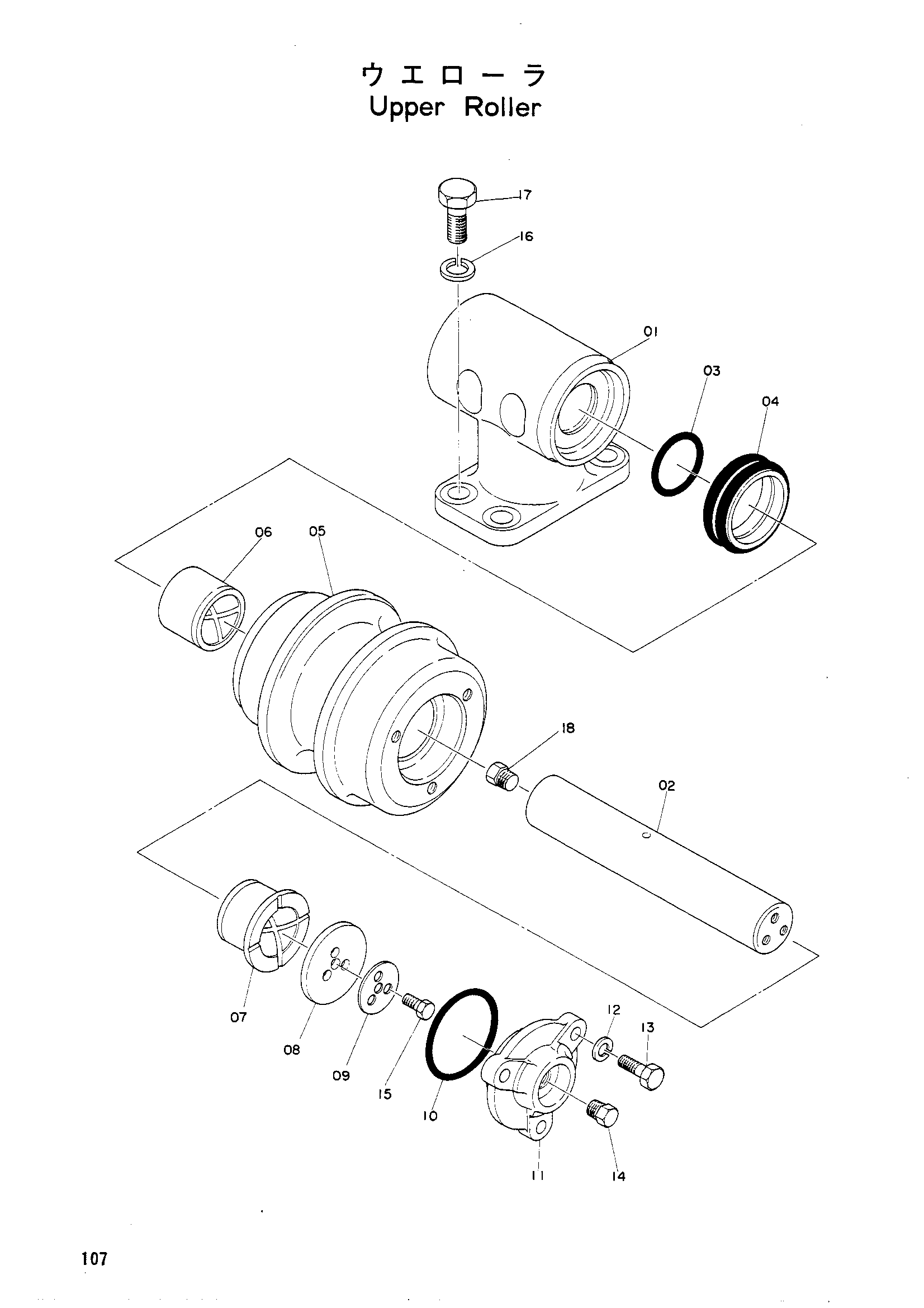

Заводская схема «Поддерживающий каток» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3007840 | Кронштейн | 1 |
| 01-17 | 9015578 замена: 9029817 | Каток в сборе | 1 |
| 01-17 | 9015578 замена: 9029817 | Каток в сборе | 1 |
| 01-17 | 9029817 | Каток верхний | 1 |
| 01-17 | 9029817 | Каток в сборе | 1 |
| 02 | 3007841 замена: 3015347 | Мост | 1 |
| 02 | 3007841 замена: 3015347 | Мост | 1 |
| 02 | 3015347 | Мост | 1 |
| 02 | 3015347 | Мост | 1 |
| 03 | 942529 | Уплотнительное кольцо | 1 |
| 04 | 4060222 | Комплект уплотнений | 1 |
| 04 | 4512571 замена: 4060222 | Комплект уплотнений | 1 |
| 05 | 7003696 | Ролик | 1 |
| 06 | 4053984 | Втулка | 1 |
| 07 | 4053983 | Втулка | 1 |
| 08 | 420638 | Шайба | 1 |
| 09 | 420639 | Стопорная шайба | 1 |
| 10 | 923836 | Уплотнительное кольцо | 1 |
| 11 | 314016 | Крышка | 1 |
| 12 | A590012 | Пружинная шайба | 3 |
| 13 | M111236 | Болт | 3 |
| 14 | 447483 | Пробка | 1 |
| 15 | M220820 | Болт | 3 |
| 16 | A590916 | Пружинная шайба | 4 |
| 17 | M111636 | Болт | 4 |
| 18 | 447483 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
