Масляный радиатор трубопроводы (прямой рычаг) — HITACHI UH07-3

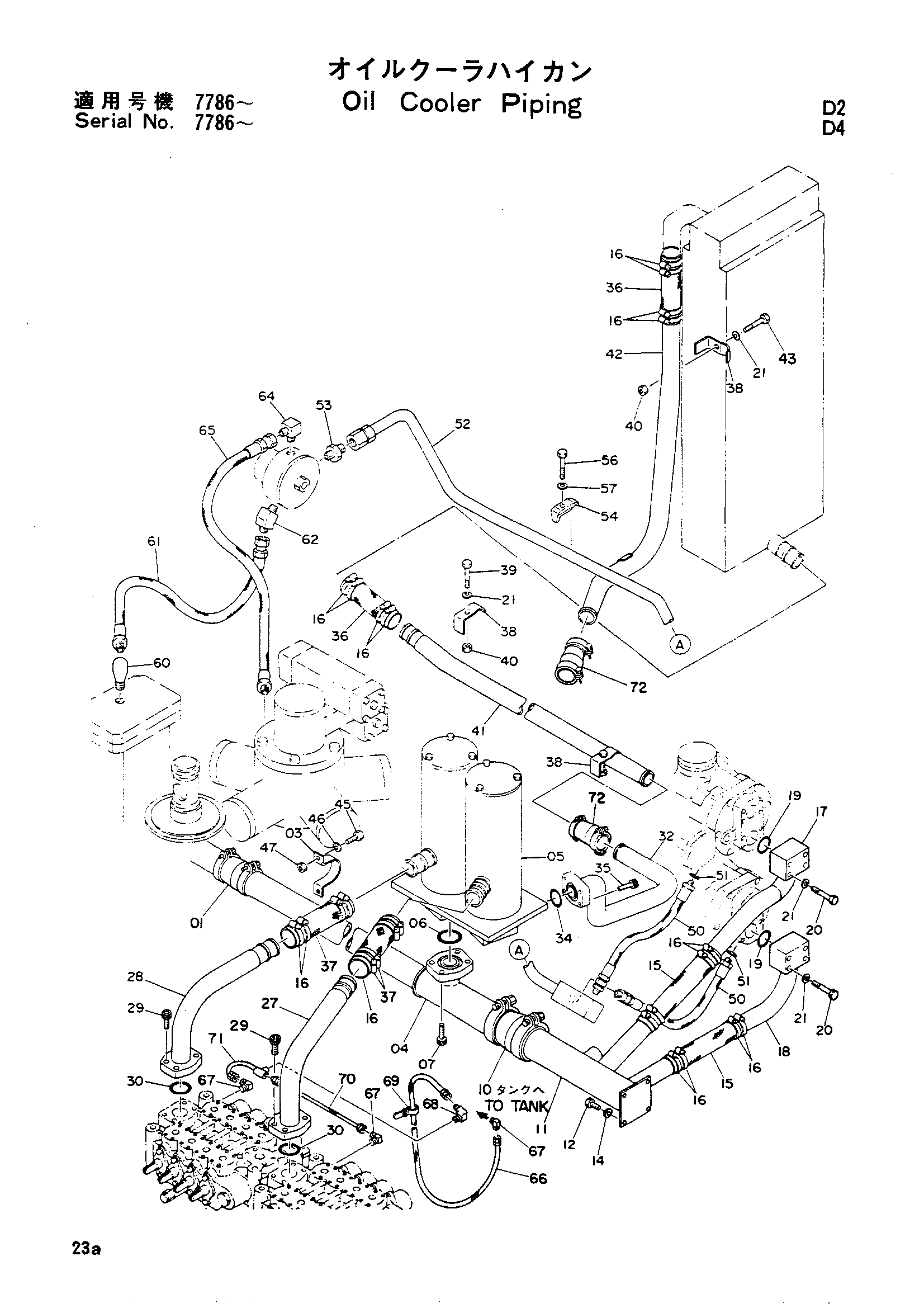

Заводская схема «Масляный радиатор трубопроводы (прямой рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4067833	Муфта	1
03	4053865	Хомут трубки	1
04	8012699	Трубка	1
05	9021263	Фулл-флов фильтр	1
06	A810060	Уплотнительное кольцо	1
07	M351236	Болт	4
09	4033343	Шланг	1
10	4071215	Муфта	1
11	8012700	Трубка	1
12	M111020	Болт	4
14	A590910	Пружинная шайба	4
15	4511183	Шланг	2
16	4505385	Хомут трубки	24
17	8005153	Трубка	1
18	8005154	Трубка	1
19	A810045	Уплотнительное кольцо	2
20	M211271	Болт	8
21	A590912	Пружинная шайба	12
27	8009859	Трубка	1
28	8009860	Трубка	1
29	M341036	Болт	8
30	A810040	Уплотнительное кольцо	3
32	8012694	Трубка	1
35	M351032	Болт	4
36	4033340	Шланг	2
37	4080206	Шланг	2
38	4053698	Хомут	4
39	M111263	Болт	3
40	M501210	Гайка	4
41	4083170	Трубка	1
42	3013448	Трубка	1
43	M111271	Болт	1
45	M111025	Болт	2
46	A590910	Пружинная шайба	2
47	M501008	Гайка	2
50	984603	Шланг	2
51	954490	Уплотнительное кольцо	2
52	8008663	Трубка	1
53	94-1304	Адаптер	1
54	4053595	Хомут	1
56	M111250	Болт	1
57	A590912	Пружинная шайба	1
60	94-0649	Угловой штуцер	1
61	4036657	Шланг	1
62	94-1504	Угловой штуцер	1
64	94-1403	Угловой штуцер	1
65	4054548	Шланг	1
66	4055238	Шланг	1
67	94-1401	Угловой штуцер	3
68	94-1501	Угловой штуцер	1
69	4055312	Ленточный зажим	2
70	4046241	Шланг	1
71	8012958	Трубка дренажный	1
72	4069801	Муфта	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
