Крышка — HITACHI UH07-3

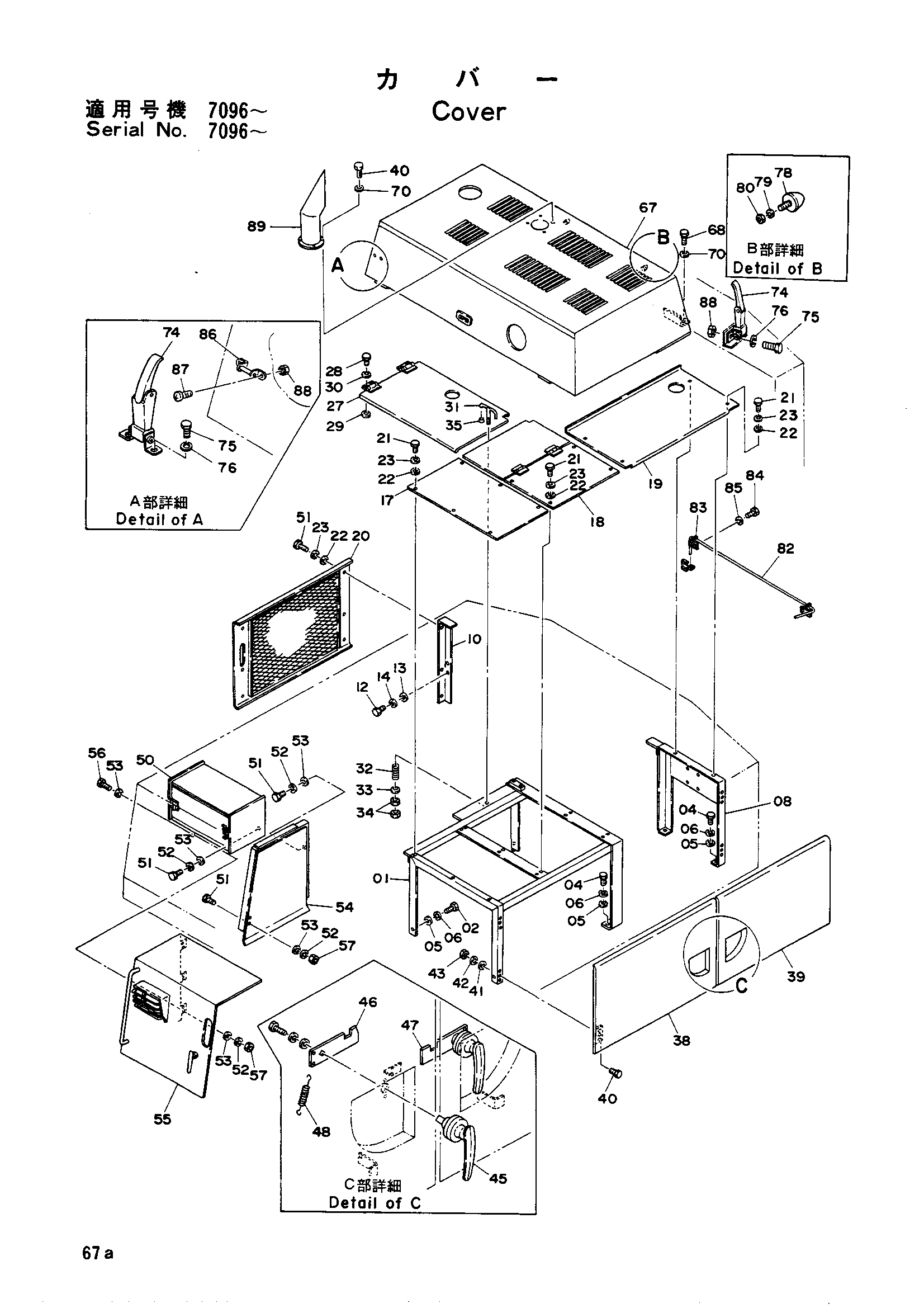

Заводская схема «Крышка» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6002081	Опора	1
02	M111628	Болт	2
04	M111632	Болт	4
05	A590116	Шайба	6
06	A590916	Пружинная шайба	6
08	8008717	Опора	1
10	9704553	Опора	1
12	M111225	Болт	2
13	A590112	Шайба	2
14	A590912	Пружинная шайба	2
17	4054605	Крышка	1
18	8008719	Крышка	1
19	8010032	Крышка	1
20	8006876	Панель	1
21	M111020	Болт	14
22	J217083	Шайба	20
23	A590910	Пружинная шайба	20
27	8008718	Крышка	1
28	M200814	Болт	4
29	A590912	Пружинная шайба	4
30	A590908	Пружинная шайба	4
31	9705508	Рукоятка	1
32	449179	Пружина	1
33	A590112	Шайба	1
34	M501210	Гайка	2
35	4054727	Резиновая прокладка	2
38	7003663	Дверь	1
39	7003664	Дверь	1
40	M111020	Болт	16
41	A590110	Шайба	12
42	A590910	Пружинная шайба	12
43	M501008	Гайка	12
45	4041085	Рукоятка	2
46	4054728	Стопорная пластина	1
47	4054729	Стопорная пластина	1
48	4501982	Пружина	2
50	7003662	Ящик для инструментов	1
51	M111018	Болт	18
52	A590910	Пружинная шайба	18
53	A590110	Шайба	24
54	4054722	Крышка	1
55	4054721	Дверь	1
56	M111032	Болт	6
57	M501008	Гайка	8
67	6002844	Крышка	1
68	M111025	Болт	6
70	A590910	Пружинная шайба	10
74	322831	Защёлка	3
75	M200814	Болт	6
76	A590908	Пружинная шайба	6
78	487195	Ограничитель	2
79	A590910	Пружинная шайба	2
80	M501008	Гайка	2
82	4068811	Штанга торсион	1
83	9705510	Хомут	3
84	M111018	Болт	6
85	A590910	Пружинная шайба	6
86	485008	Анкхор	3
87	M430820	Винт	6
88	M500807	Гайка	6
89	8012328	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
