Гидроцилиндр ковша — HITACHI UH07-3

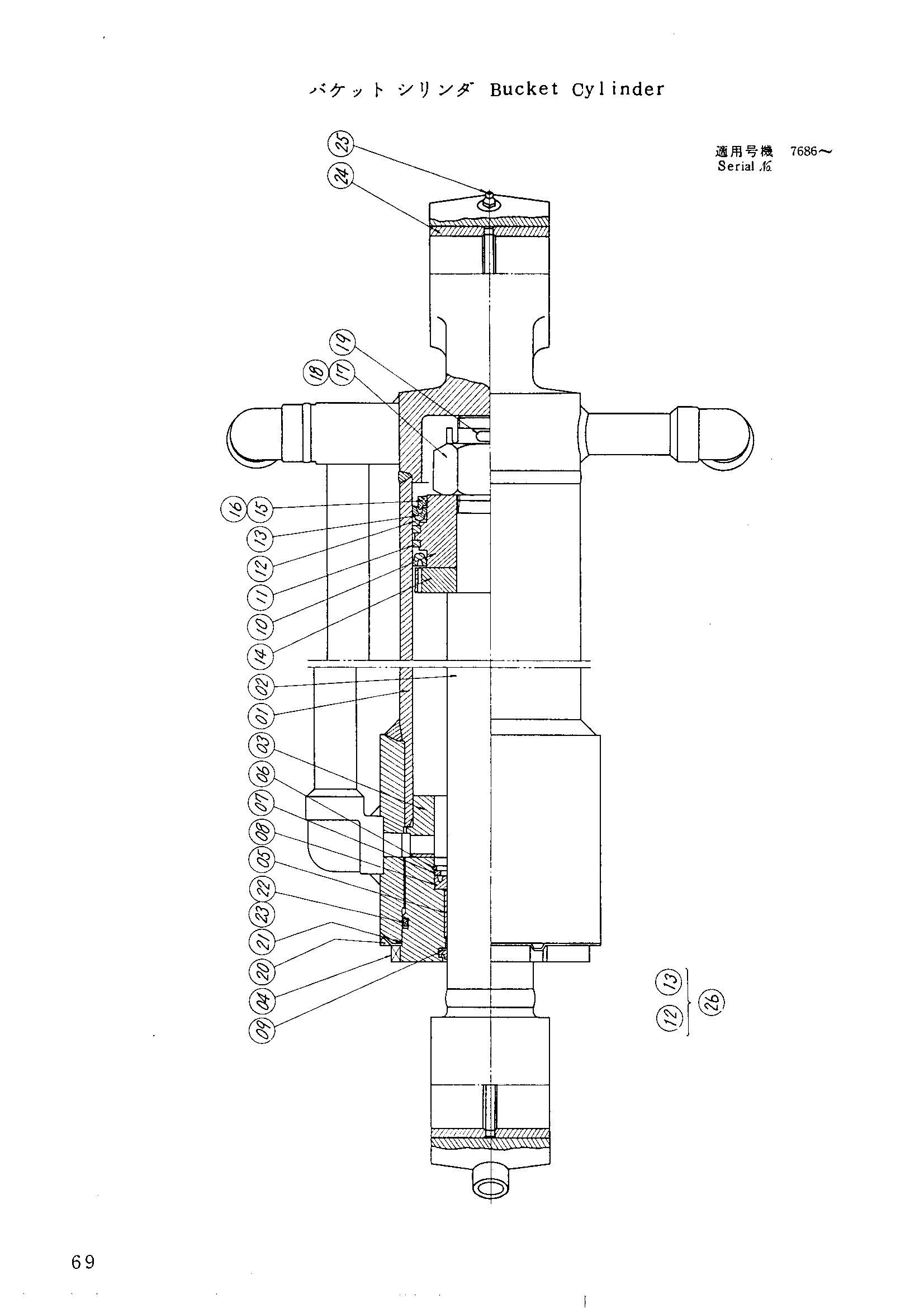

Заводская схема «Гидроцилиндр ковша» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2010300 | Гидроцилиндр ковш | 1 | |
| 01 | 4068473 | Гидроцилиндр трубка | 1 |
| 02 | 4088534 | Шток | 1 |
| 03 | 4068461 | Проставка | 1 |
| 04 | 4068460 | Головка сйлиндер | 1 |
| 05 | 992615 замена: K4071694 | Втулка | 1 |
| 06 | 992617 замена: K4071694 | Стопорное кольцо | 1 |
| 07 | 992619 замена: K4071694 | Головка | 1 |
| 08 | 4508829 замена: K4071694 | Кольцо U | 1 |
| 09 | 4036973 замена: K4071694 | Грязесъёмное кольцо | 1 |
| 10 | 4068465 | Поршень | 1 |
| 11 | 4504586 замена: K4071694 | Поршневое кольцо | 2 |
| 14 | 4068633 | Держатель | 1 |
| 15 | 996170 | Держатель | 1 |
| 16 | 4510850 | Ограничитель | 1 |
| 17 | 4068631 | Регулировочная шайба | 1 |
| 18 | 4068634 | Корончатая гайка | 1 |
| 19 | 4510853 замена: K4071694 | Шплинт | 1 |
| 20 | 4068625 замена: K4071694 | Стопорная шайба | 1 |
| 21 | 4067373 замена: K4071694 | Уплотнительное кольцо | 1 |
| 22 | 4068626 замена: K4071694 | Уплотнительное кольцо | 1 |
| 23 | 4510854 замена: K4071694 | Опорное кольцо | 1 |
| 24 | 4078954 | Втулка | 2 |
| 25 | J75481 | Штуцер | 2 |
| 26 | 0128611 замена: K4071694 | Кольцо U | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
