Гусеница — HITACHI UH07-3

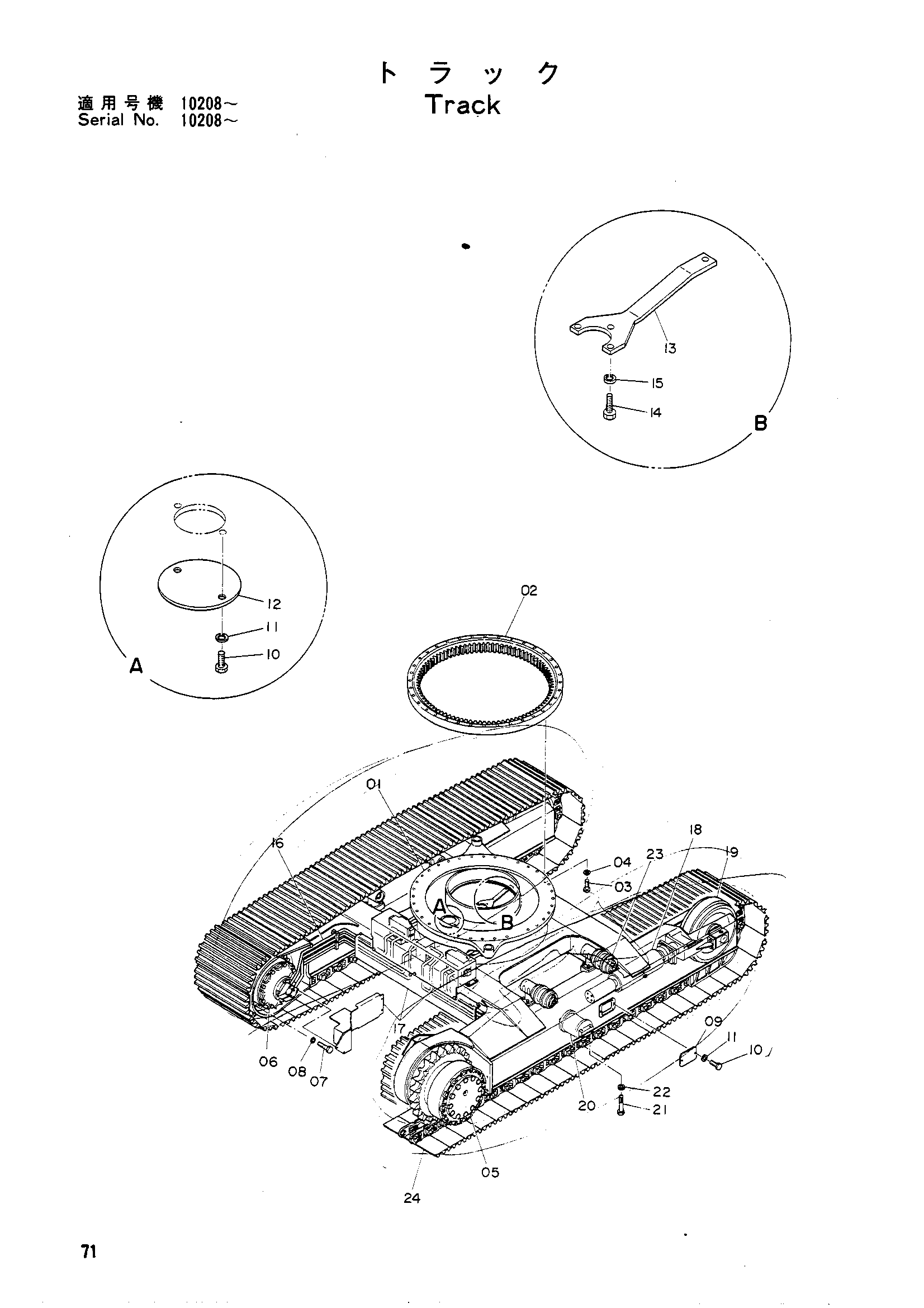

Заводская схема «Гусеница» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000900 | Гусеничная рама | 1 |
| 02 | 9016754 | Подшипник поворот | 1 |
| 03 | 4093738 | Болт | 36 |
| 04 | A590920 | Пружинная шайба | 36 |
| 05 | 9027387 | Ходовой устройство (правый) | 1 |
| 06 | 9027388 | Прппеллинг устройство (левый) | 1 |
| 07 | M121671 | Болт | 32 |
| 08 | A590916 | Пружинная шайба | 32 |
| 09 | 4505649 | Крышка | 2 |
| 10 | M111018 | Болт | 6 |
| 11 | A590910 | Пружинная шайба | 6 |
| 12 | 4093615 | Пластина | 1 |
| 13 | 4093666 | Кронштейн | 1 |
| 14 | M111228 | Болт | 3 |
| 15 | A590912 | Пружинная шайба | 3 |
| 16 | 9029842 | Ходовой трубопроводы | 1 |
| 17 | 9030016 | Трубопроводы крышка | 1 |
| 18 | 9026725 | Пружина гусеница | 2 |
| 19 | 9029843 | Направляющее колесо | 2 |
| 20 | 9029818 | Каток (нижний) | 14 |
| 21 | 4081236 | Болт | 56 |
| 22 | A590916 | Пружинная шайба | 56 |
| 23 | 9029817 | Каток (верхний) | 4 |
| 24 | 9031251 | Гусеничная цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
