Рукоять — HITACHI UH07-2

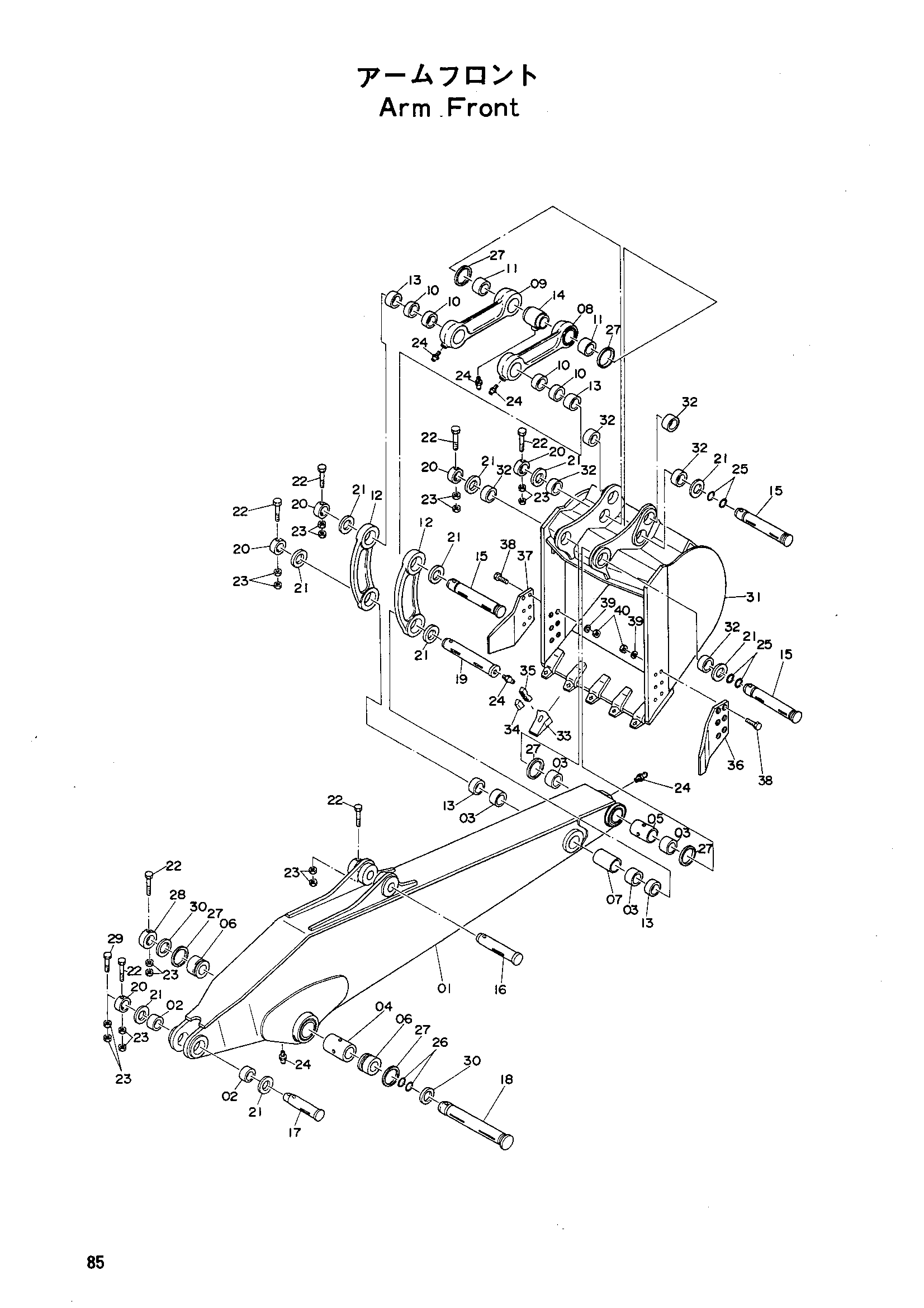

Заводская схема «Рукоять» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6001604 | Рукоять | 1 |
| 01-07 | 9015115 | Удлинённый рукоять в сборе | 1 |
| 02 | 495371 | Втулка | 2 |
| 03 | 495372 | Втулка | 4 |
| 04 | 4513511 | Проставка | 1 |
| 05 | 4513702 | Проставка | 1 |
| 06 | 3502449 | Втулка | 2 |
| 07 | 494632 | Проставка | 1 |
| 08 | 2005115 | Тяга A (правый) | 1 |
| 08,10,11 | 9015286 | Тяга A в сборе(правый) | 1 |
| 09 | 2005065 | Тяга A (левый) | 1 |
| 09-11 | 9015118 | Тяга A в сборе(левый) | 1 |
| 10 | 495369 | Втулка | 4 |
| 11 | 495372 | Втулка | 2 |
| 12 | 3007550 | Тяга B | 2 |
| 12,13 | 9015119 | Тяга B в сборе | 2 |
| 13 | 495371 | Втулка | 4 |
| 14 | 8004011 | Деталь дистант | 1 |
| 15 | 3502718 | Палец | 3 |
| 16 | 3007527 | Палец | 1 |
| 17 | 3007526 | Палец | 1 |
| 18 | 3502719 | Палец | 1 |
| 19 | 3502717 | Палец | 1 |
| 20 | 4505597 | Ограничитель | 5 |
| 21 | 494621 | Шайба | 10 |
| 22 | M121602 | Болт | 7 |
| 23 | M511613 | Гайка | 16 |
| 24 | J75481 | Штуцер | 6 |
| 25 | 4502272 | Уплотнительное кольцо | 4 |
| 26 | 4502271 | Уплотнительное кольцо | 2 |
| 27 | 4501961 | Уплотнение | 6 |
| 28 | 4505596 | Ограничитель | 1 |
| 29 | M121601 | Болт | 1 |
| 30 | 494622 | Шайба | 2 |
| 31 | 6001709 | Ковш обратная лопата | 1 |
| 31-40 | 9016107 | Ковш 0.7M3 в сборе | 1 |
| 32 | 495371 | Втулка | 6 |
| 33 | 4501626 | Коронка зуба | 5 |
| 34 | 4501625 | Стопорный палец | 5 |
| 35 | 4501627 | Стопорный палец | 5 |
| 36 | 3500640 | Резец боковой(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
