Гусеница — HITACHI UH07-2

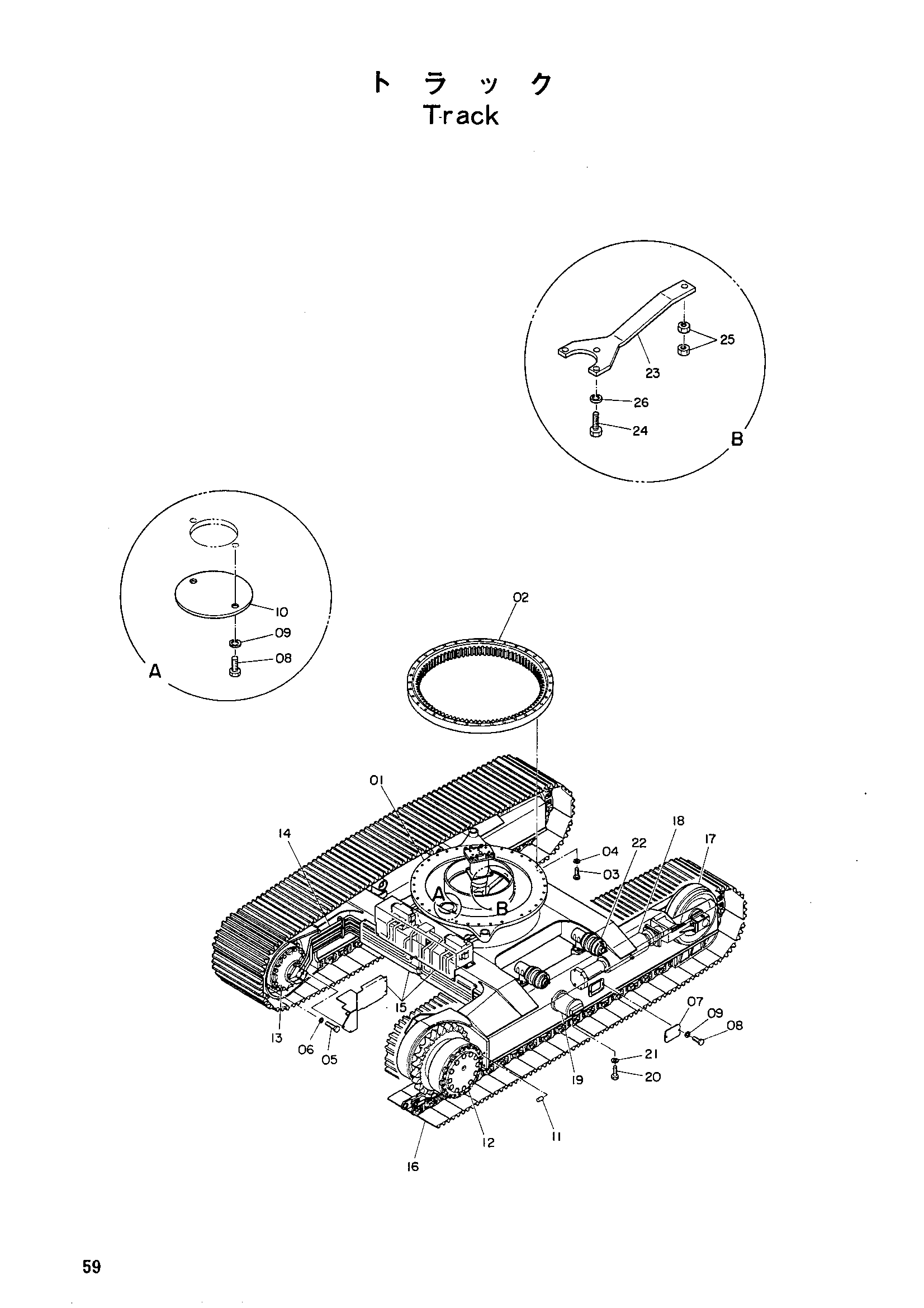

Заводская схема «Гусеница» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6001642 | Гусеничная рама | 1 |
| 02 | 9016754 | Подшипник поворот | 1 |
| 03 | 4036718 | Болт | 36 |
| 04 | J21386 | Пружинная шайба | 36 |
| 05 | M121671 | Болт | 32 |
| 06 | A590916 | Пружинная шайба | 32 |
| 07 | 4505649 | Крышка | 2 |
| 08 | M111018 | Болт | 6 |
| 09 | A590910 | Пружинная шайба | 6 |
| 10 | 4036717 | Пластина | 1 |
| 11 | 425176 | Пробка | 8 |
| 12 | 9015491 | Ходовой устройство (правый) | 1 |
| 13 | 9015492 | Ходовой устройство (левый) | 1 |
| 14 | 9015765 | Ходовой трубопроводы | 1 |
| 15 | 9015766 | Крышка | 1 |
| 16 | 9403245 | Тяга гусеница | 1 |
| 17 | 9015088 | Направляющее колесо передний | 2 |
| 18 | 9011644 | Пружина гусеница | 2 |
| 19 | 9402849 | Каток(нижний) | 14 |
| 20 | M121690 | Болт | 56 |
| 21 | A590016 | Пружинная шайба | 56 |
| 22 | 9015578 | Каток(верхний) | 4 |
| 23 | 4053801 | Кронштейн | 1 |
| 24 | M111228 | Болт | 3 |
| 25 | M511210 | Гайка | 2 |
| 26 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
