Основные гидролинии — HITACHI UH07-2

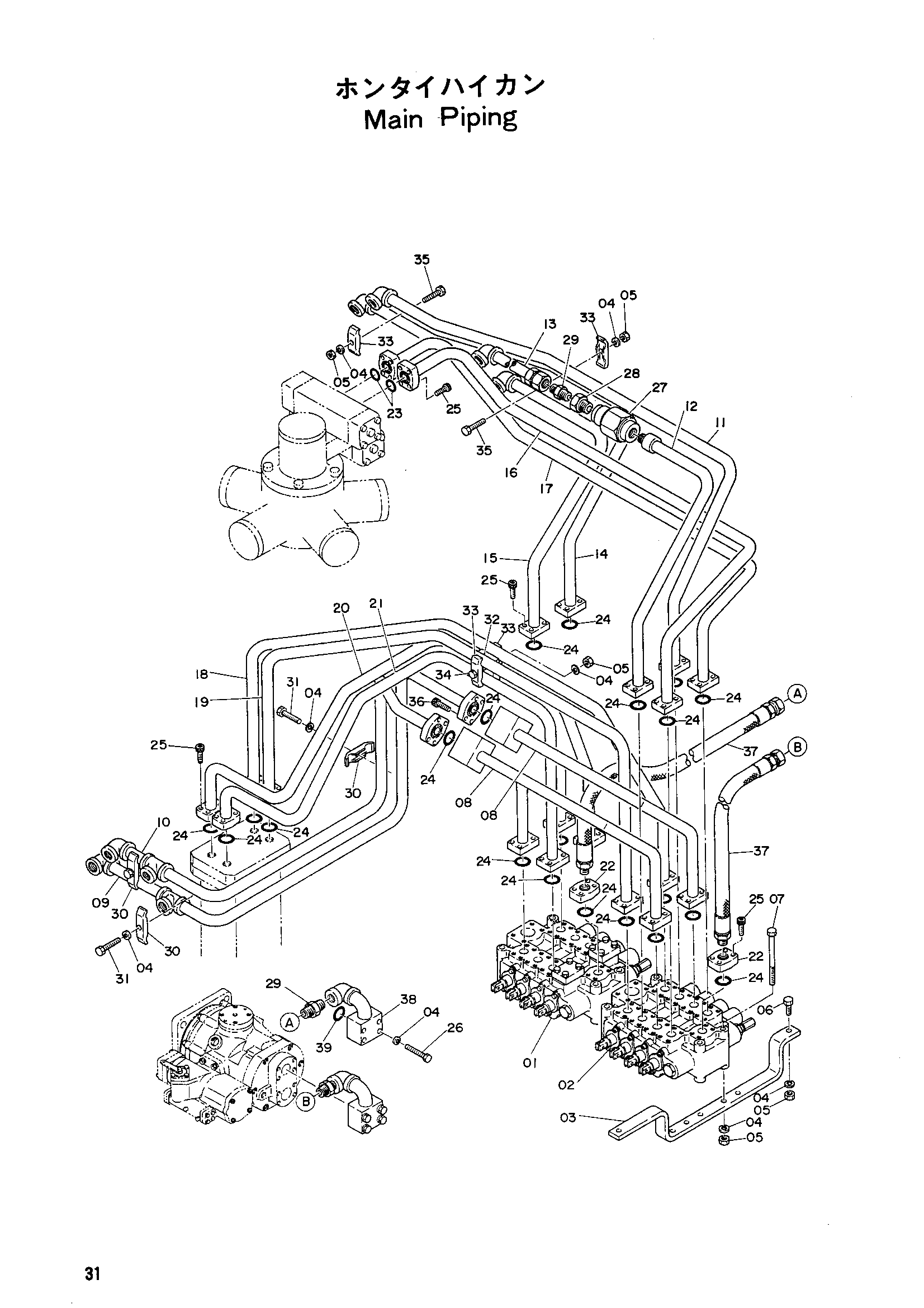

Заводская схема «Основные гидролинии» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4054458 | Гидрораспределитель | 1 |
| 02 | 4054459 | Гидрораспределитель | 1 |
| 03 | 4054460 | Опора | 4 |
| 04 | A590912 | Пружинная шайба | 30 |
| 05 | M501210 | Гайка | 19 |
| 06 | M111236 | Болт | 8 |
| 07 | M111204 | Болт | 8 |
| 08 | 7002732 | Трубка | 2 |
| 09 | 7002733 | Трубка | 1 |
| 10 | 7002734 | Трубка | 1 |
| 11 | 7003639 | Трубка | 1 |
| 12 | 7002731 | Трубка | 1 |
| 13 | 8004855 | Трубка | 1 |
| 14 | 7003640 | Трубка | 1 |
| 15 | 7002226 | Трубка | 1 |
| 16 | 7002862 | Трубка | 1 |
| 17 | 7002863 | Трубка | 1 |
| 18 | 7002221 | Трубка | 1 |
| 19 | 7002222 | Трубка | 1 |
| 20 | 7002223 | Трубка | 1 |
| 21 | 7002224 | Трубка | 1 |
| 22 | 4052746 | Фланец | 2 |
| 23 | A811030 | Уплотнительное кольцо | 2 |
| 24 | A811035 | Уплотнительное кольцо | 22 |
| 25 | M341036 | Болт с внутренним шестигранником | 88 |
| 26 | M211271 | Болт | 8 |
| 27 | 4039714 | Клапан тхроттле | 1 |
| 28 | 94-1611 | Переходник | 1 |
| 29 | 94-1304 | Адаптер | 3 |
| 30 | 4053600 | Хомут трубки | 3 |
| 31 | M111263 | Болт | 3 |
| 32 | 4036655 | Пластина | 1 |
| 33 | 4053596 | Хомут трубки | 4 |
| 34 | M111201 | Болт | 1 |
| 35 | M111256 | Болт | 2 |
| 36 | M351240 | Болт с внутренним шестигранником | 8 |
| 37 | 4053421 | Шланг | 2 |
| 38 | 8005151 | Трубка | 2 |
| 39 | A811040 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
