Масляный радиатор трубопроводы — HITACHI UH07-2

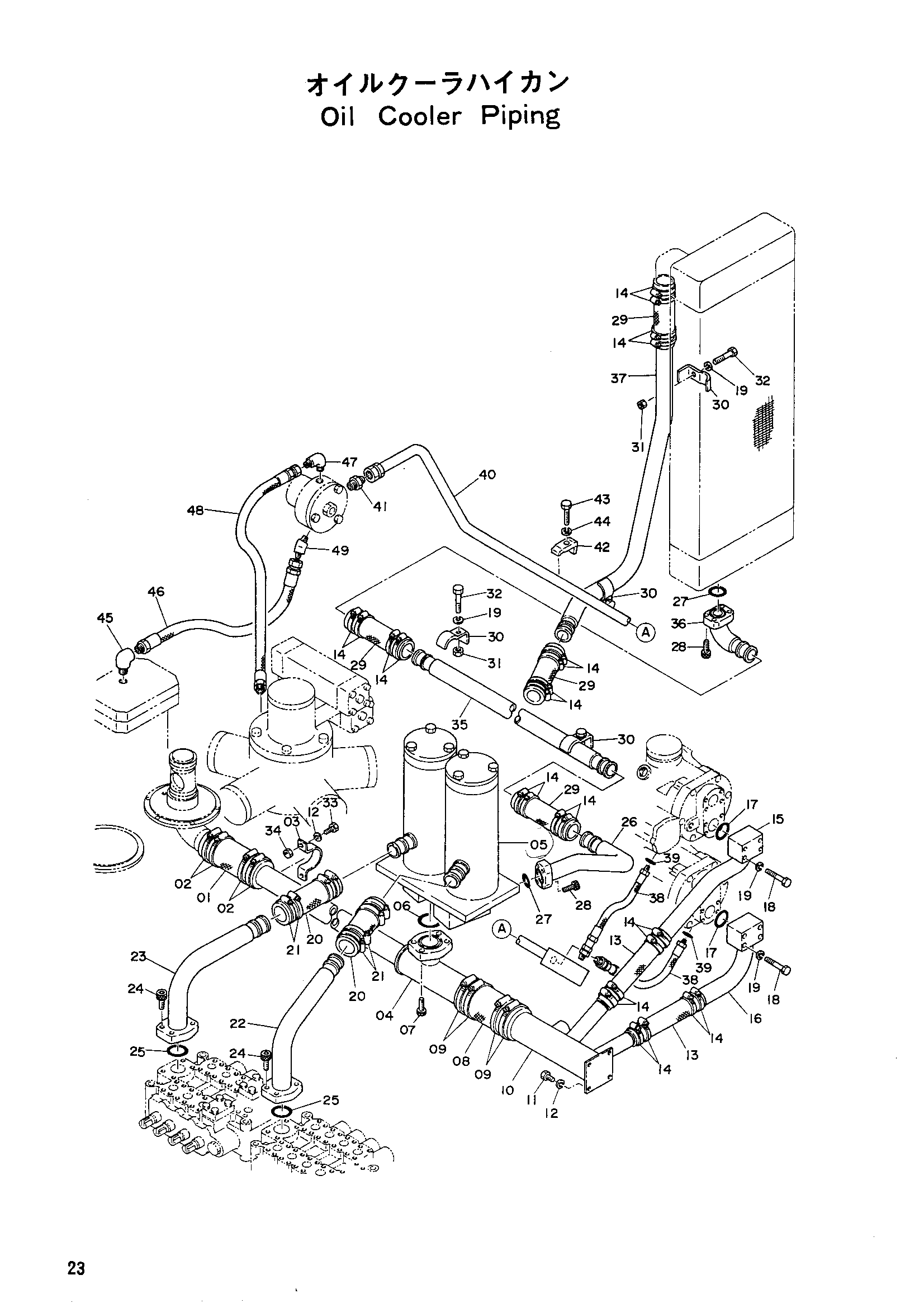

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4033342	Шланг	1
02	4504491	Хомут шланга	4
03	4053865	Хомут трубки	1
04	8006718	Трубка	1
05	9015711	Фулл-флов фильтр	1
06	A811060	Уплотнительное кольцо	1
07	M351236	Болт с внутренним шестигранником	4
08	4033343	Шланг	1
09	4503469	Хомут шланга	4
10	8005152	Трубка	1
11	M111020	Болт	4
12	A590910	Пружинная шайба	6
13	4511183	Шланг	2
14	4505385	Хомут шланга	24
15	8005153	Трубка	1
16	8005154	Трубка	1
17	A810045	Уплотнительное кольцо	2
18	M211271	Болт	8
19	A590912	Пружинная шайба	12
20	4033341	Шланг	2
21	4504198	Хомут шланга	8
22	8006717	Трубка	1
23	8006716	Трубка	1
24	M341236	Болт с внутренним шестигранником	8
25	A811050	Уплотнительное кольцо	2
26	8006715	Трубка	1
27	A811040	Уплотнительное кольцо	2
28	M351032	Болт с внутренним шестигранником	8
29	4033340	Шланг	4
30	4053698	Хомут	4
31	M501210	Гайка	4
32	M111263	Болт	4
33	M111025	Болт	2
34	M501008	Гайка	2
35	3007925	Трубка	1
36	8006826	Трубка	1
37	3007816	Трубка	1
38	984603	Шланг	2
39	954490	Уплотнительное кольцо	2
40	8006827	Трубка	1
41	94-1304	Адаптер	1
42	4053595	Хомут	1
43	M111250	Болт	1
44	A590912	Пружинная шайба	1
45	94-0649	Угловой штуцер	1
46	4036657	Резиновый шланг	1
47	94-1403	Угловой штуцер	1
48	4054548	Резиновый шланг	1
49	94-1504	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
