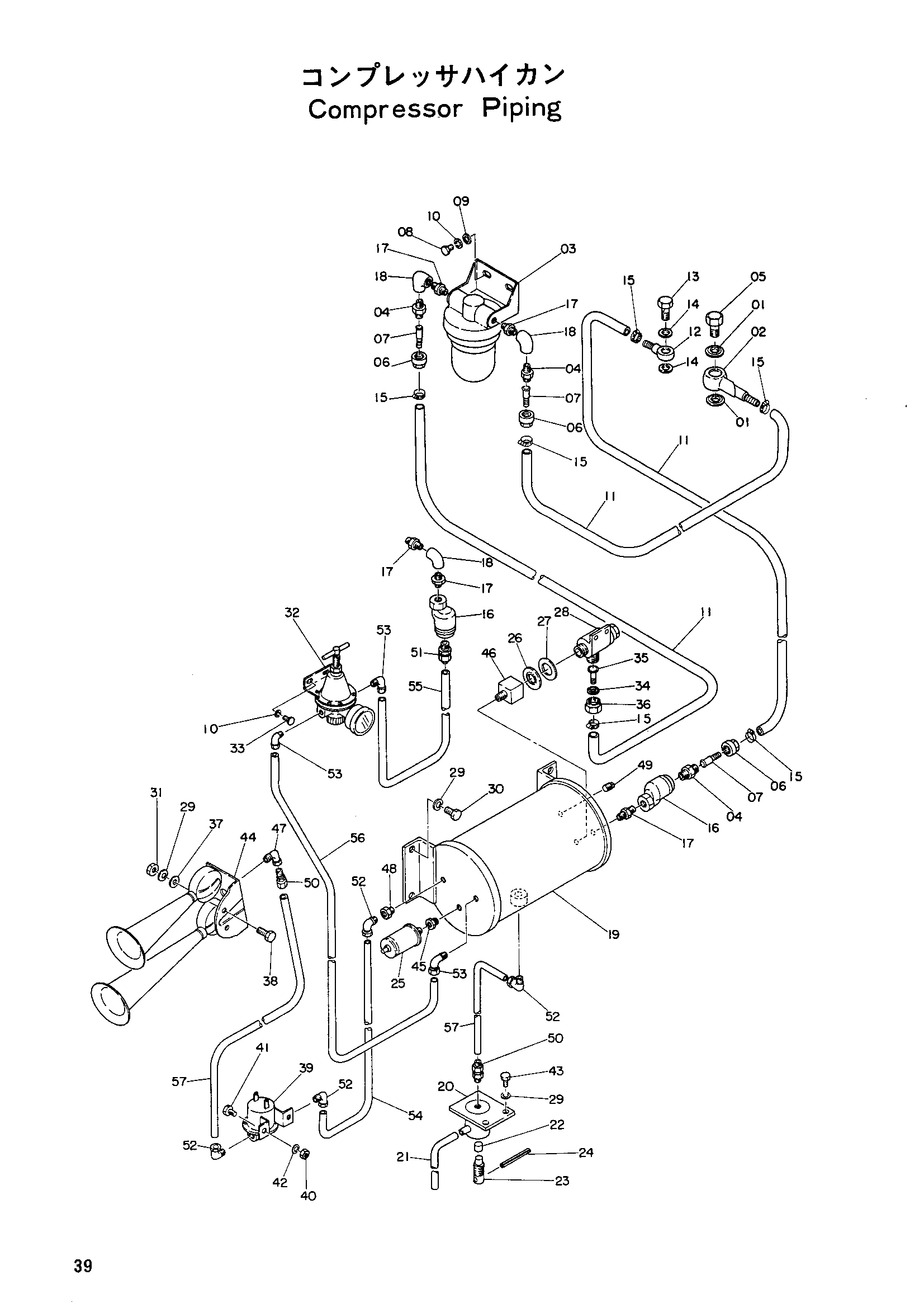

Воздушный трубопроводы — HITACHI UH07-2

Заводская схема «Воздушный трубопроводы» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	984227	Манжета	2
02	4512041	Соединение	1
03	4510787	Фильтр воздушный	1
04	427499	Штуцер	3
05	996227	Болт соединение	1
06	45898	Гайка унион	3
07	49898	Втулка	3
08	M200620	Болт	2
09	A590106	Шайба пластина	2
10	A590906	Пружинная шайба	4
11	4055201	Шланг	3
12	4514461	Соединение	1
13	4512839	Болт соединение	1
14	996278	Манжета	2
15	4514700	Хомут шланга	6
16	986953	Обратный клапан	2
17	J70783	Штуцер	5
18	J70283	Угловой штуцер	3
19	8501883	Бак воздушный	1
20	9704549	Кронштейн	1
21	4512031	Шланг	1
22	487045	Резиновая прокладка	1
23	487046	Рукоятка	1
24	986954	Пружинный штифт	1
25	986952	Клапан защитный	1
26	984219	Уплотнительная шайба	1
27	4503857	Регулировочная шайба	1
28	986963	Регулятор	1
29	A590910	Пружинная шайба	8
30	M111018	Болт	4
31	M501008	Гайка	2
32	3500765	Регулятор воздушный	1
33	M200610	Болт	2
34	984225	Манжета	1
35	487027	Втулка	1
36	971303	Гайка втулка	1
37	A590110	Шайба пластина	2
38	M111022	Болт	2
39	4508894	Клапан	1
40	M500807	Гайка	2
41	M200818	Болт	2
42	A590908	Пружинная шайба	2
43	M111018	Болт	2
44	4508893	Звуковой сигнал	1
45	J728382	Адаптер	1
46	499820	Ниппель	1
47	94-0646	Угловой штуцер	1
48	94-1601	Переходник	1
49	94-2023	Пробка	1
50	992313	Штуцер трубка	2
51	969198	Штуцер трубка	1
52	992312	Штуцер трубка	4
53	4501785	Штуцер трубка	3
54	4511310	Трубка	1
55	4054717	Трубка	1
56	4054718	Трубка	1
57	4054719	Трубка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
