Ходовой устройство — HITACHI UH07-2

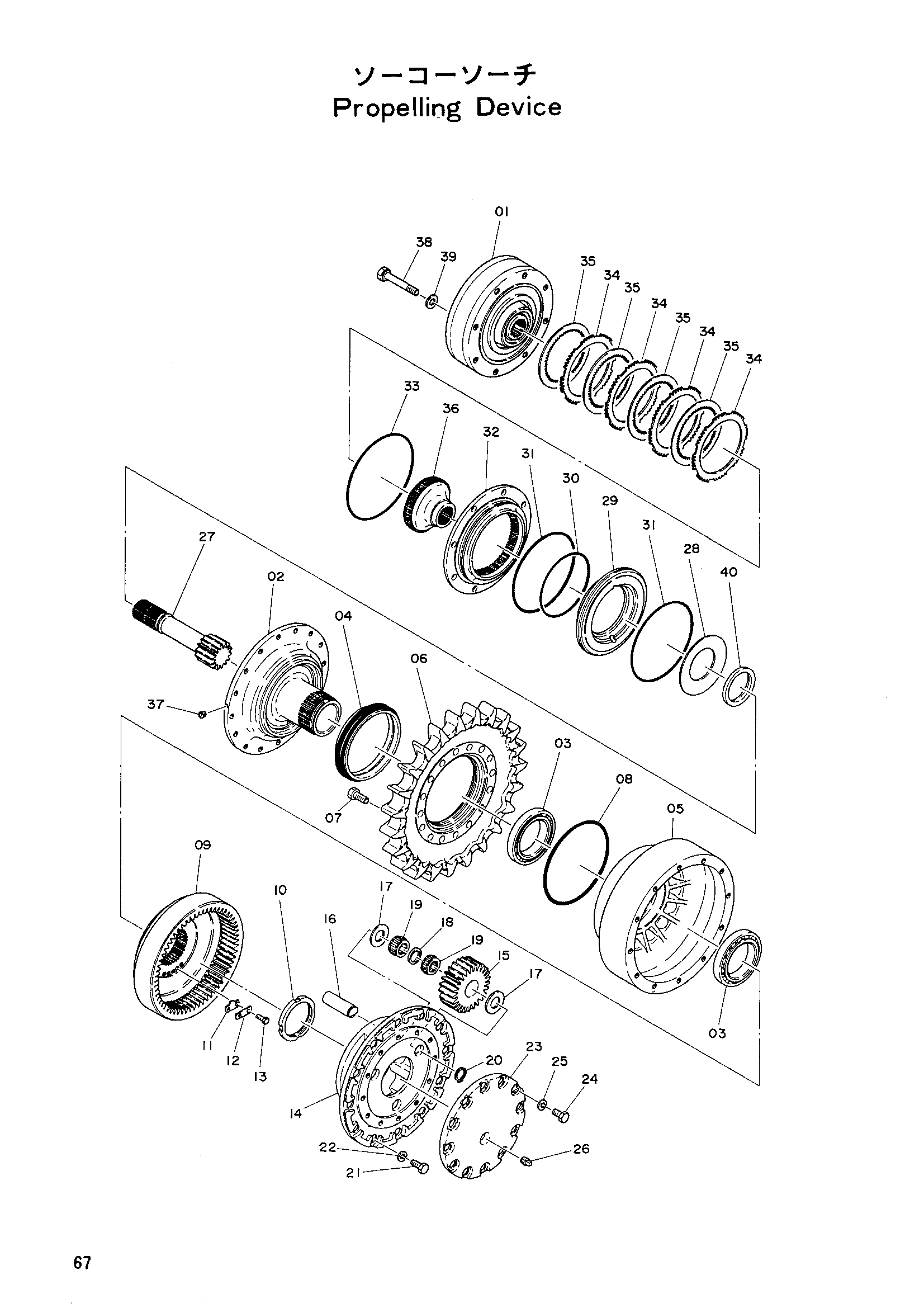

Заводская схема «Ходовой устройство» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9013760 | Гидромотор | 1 |
| 01-40 | 9015491 | Ходовой устройство в сборе(правый) | 1 |
| 01-40 | 9015492 | Ходовой устройство в сборе(левый) | 1 |
| 02 | 1001069 | Корпус | 1 |
| 03 | 4050914 | Подшипник | 2 |
| 04 | 4514259 | Комплект уплотнений | 1 |
| 05 | 1001560 | Барабан | 1 |
| 06 | 1001458 | Звёздочка | 1 |
| 07 | M222050 | Болт | 16 |
| 08 | 4036341 | Уплотнительное кольцо | 1 |
| 09 | 2004698 | Коронная шестерня | 1 |
| 10 | 3502680 | Гайка | 1 |
| 11 | 4513296 | Пластина | 1 |
| 12 | 4513295 | Стопорная пластина | 1 |
| 13 | M111225 | Болт | 2 |
| 14 | 1001456 | Водило | 1 |
| 15 | 3007086 | Планетарная шестерня | 3 |
| 16 | 4049522 | Палец | 3 |
| 17 | 4049521 | Упорная пластина | 6 |
| 18 | 4049523 | Упорная пластина | 3 |
| 19 | 4513638 | Подшипник неедле | 6 |
| 20 | 962002 | Стопорное кольцо | 3 |
| 21 | M211640 | Болт | 12 |
| 22 | A590916 | Пружинная шайба | 12 |
| 23 | 2004697 | Крышка | 1 |
| 24 | M211640 | Болт | 12 |
| 25 | A590916 | Пружинная шайба | 12 |
| 26 | J75284 | Пробка масляный | 1 |
| 27 | 2004699 | Вал пропел | 1 |
| 28 | 2004937 | Диск пружина | 1 |
| 29 | 3004784 | Поршень | 1 |
| 30 | 4036312 | Уплотнительное кольцо | 1 |
| 31 | 4509574 | Уплотнительное кольцо | 2 |
| 32 | 2004870 | Картридж | 1 |
| 33 | 4050747 | Уплотнительное кольцо | 1 |
| 34 | 3501288 | Пластина | 4 |
| 35 | 3502034 | Пластина фрикционный | 4 |
| 36 | 2003319 | HUB | 1 |
| 37 | 4504507 | Пробка | 1 |
| 38 | 4510577 | Болт | 6 |
| 39 | 4018545 | Шайба пластина | 6 |
| 40 | 4054813 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
