Рычаг управления — HITACHI UH07-2

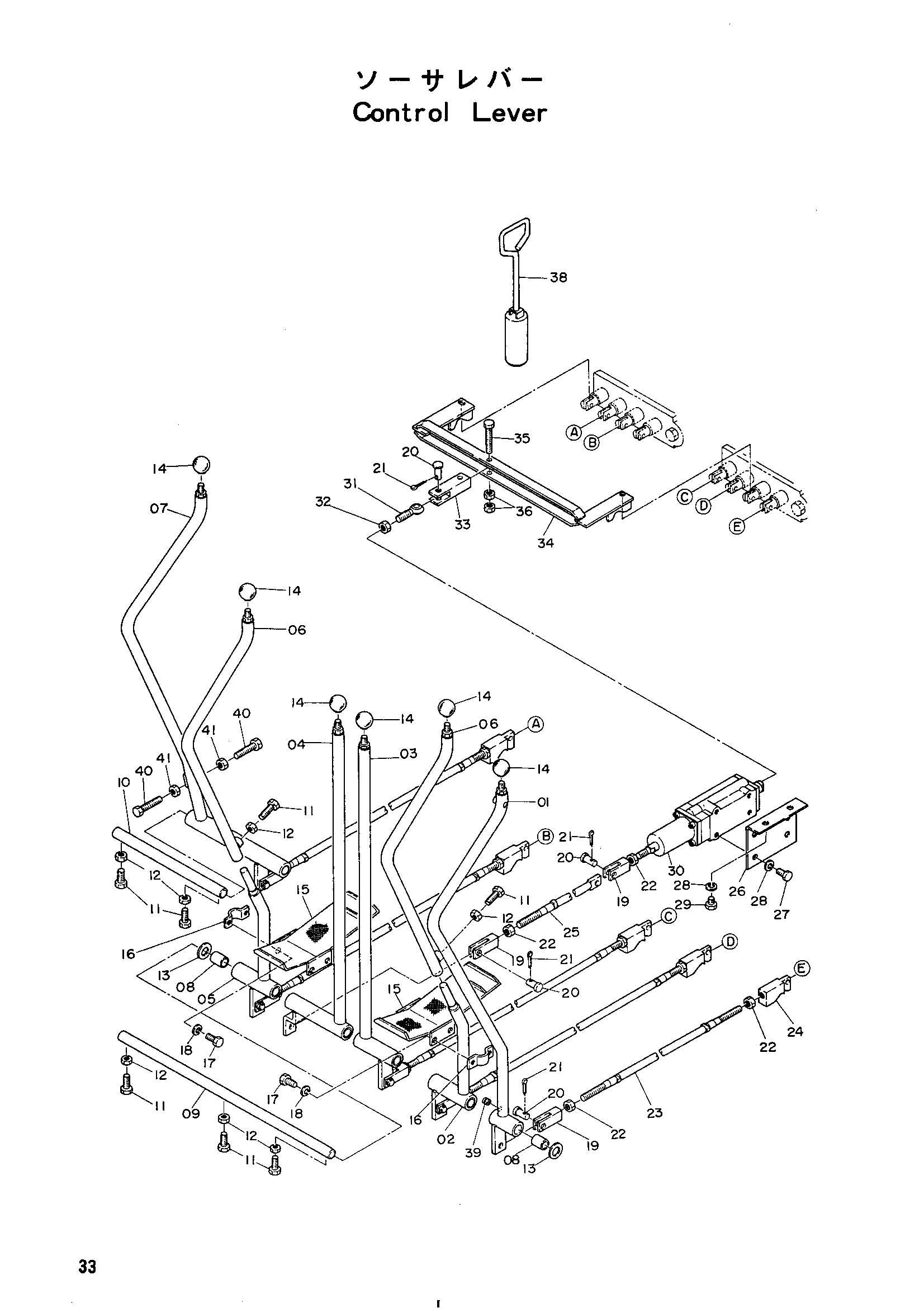

Заводская схема «Рычаг управления» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7003630	Рычаг поворот	1
02	7003631	Рычаг рукоять	1
03	7003632	Рычаг ход L	1
04	7003633	Рычаг ход R	1
05	7003634	Рычаг ковш	1
06	7001787	Рычаг	2
07	7003635	Рычаг стрела	1
08	4005993	Втулка	12
09	4054175	Палец	1
10	4054176	Палец	1
11	M111032	Болт	7
12	M501008	Гайка	7
13	A590120	Шайба пластина	2
14	499845	Рукоятка	6
15	87646	Педаль	2
16	4507563	Опора	2
17	M111025	Болт	4
18	A590910	Пружинная шайба	4
19	M981266	Концевой вилка	7
20	A741232	Палец	8
21	A764020	Шплинт	8
22	M501210	Гайка	12
23	4054177	Шток	5
24	323293	Концевой вилка	5
25	4054178	Шток	1
26	4054181	Кронштейн	1
27	M211022	Болт	4
28	A590910	Пружинная шайба	6
29	M111016	Болт	2
30	9015109	Клапан вспомогательный	1
31	4505510	Шарнир	1
32	M581210	Гайка винг	1
33	4054179	Концевой вилка	1
34	8006764	Тяга	1
35	M111063	Болт	1
36	M501008	Гайка	2
38	9704517	Блокировка поворот	1
39	487081	Резиновая втулка	1
40	M161056	Болт	2
41	M501008	Гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
