Гидролинии рабочего оборудования — HITACHI UH07-2

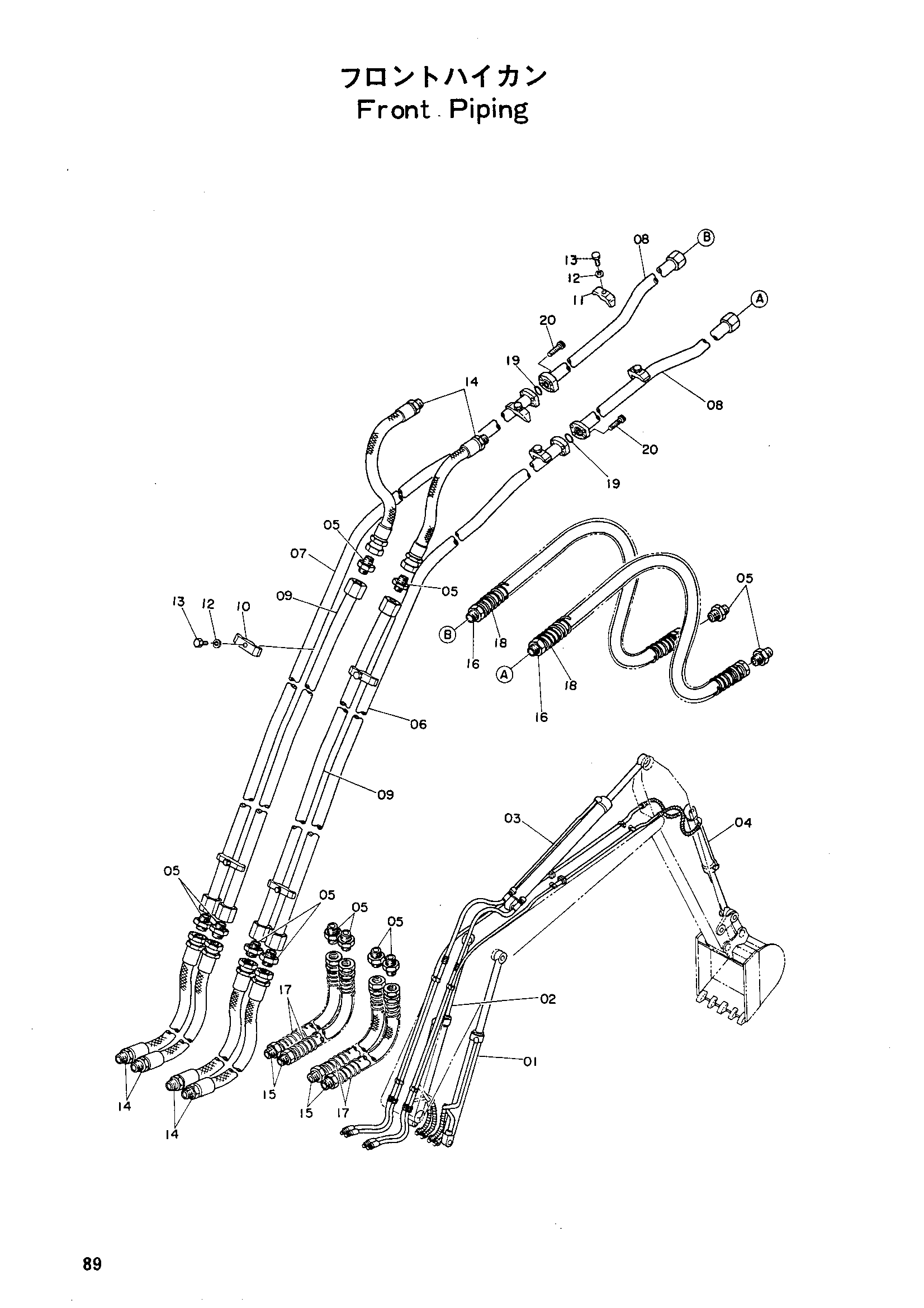

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4053426 | Гидроцилиндр стрелы(правый) | 1 |
| 02 | 4053427 | Гидроцилиндр стрелы(левый) | 1 |
| 03 | 4053428 | Гидроцилиндр рукояти | 1 |
| 04 | 4053429 | Гидроцилиндр ковша | 1 |
| 05 | 94-1304 | Адаптер | 12 |
| 06 | 8006610 | Трубка | 1 |
| 07 | 8006611 | Трубка | 1 |
| 08 | 8006612 | Трубка | 2 |
| 09 | 8006613 | Трубка | 2 |
| 10 | 4053600 | Хомут трубки | 4 |
| 11 | 4053598 | Хомут трубки | 4 |
| 12 | A590912 | Пружинная шайба | 8 |
| 13 | M111263 | Болт | 8 |
| 14 | 4053425 | Шланг | 6 |
| 15 | 4053424 | Шланг | 4 |
| 16 | 4054065 | Шланг | 2 |
| 17 | 4053513 | Защитный кожух | 4 |
| 18 | 4054448 | Защитный кожух | 2 |
| 19 | A811035 | Уплотнительное кольцо | 2 |
| 20 | M351040 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
