Насос рычаг управления — HITACHI UH07-2

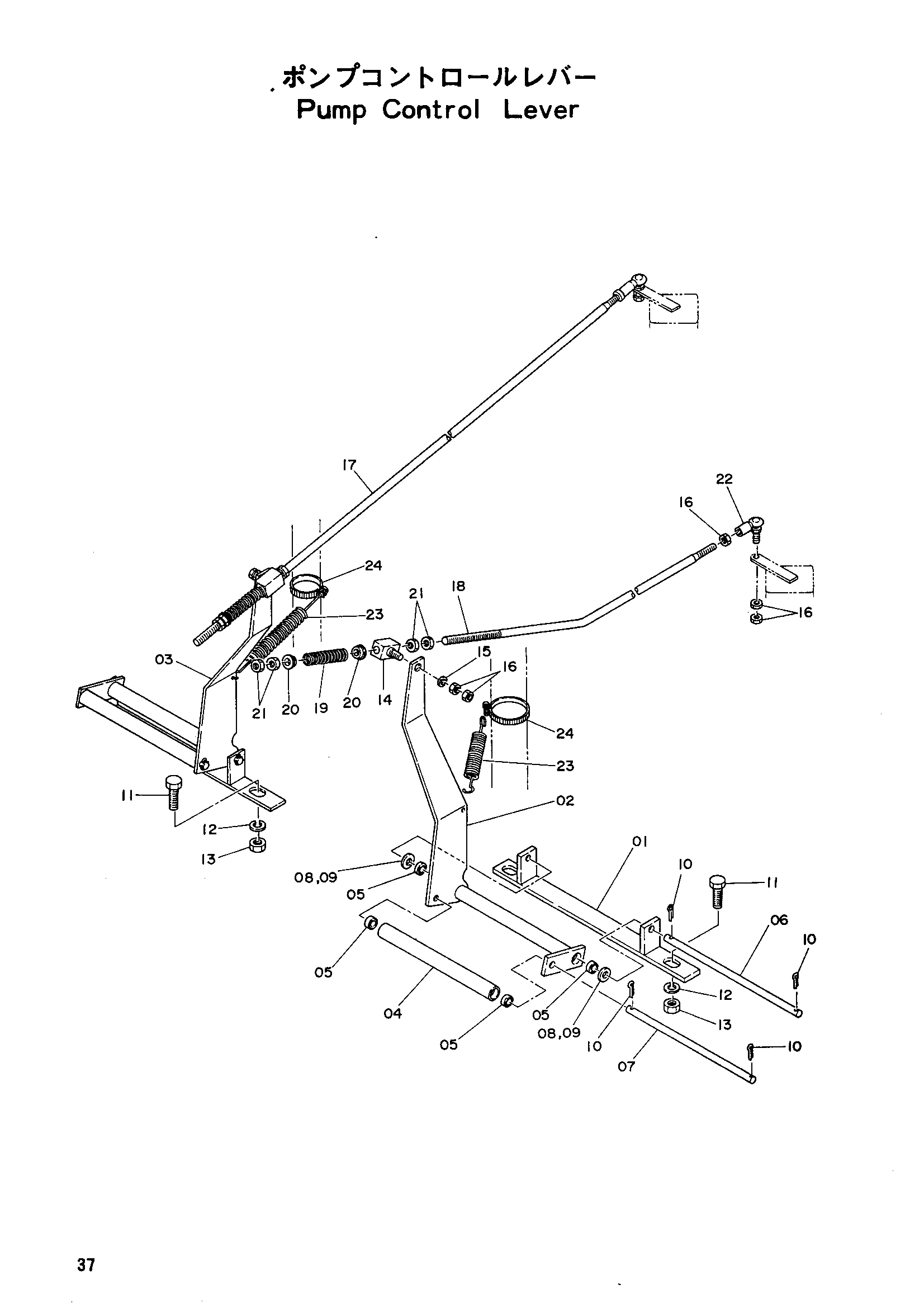

Заводская схема «Насос рычаг управления» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8006828 | Кронштейн | 2 |
| 02 | 8006829 | Рычаг (левый) | 1 |
| 03 | 8006830 | Рычаг (правый) | 1 |
| 04 | 4500788 | Ролик | 2 |
| 05 | 984597 | Шариковый подшипник | 8 |
| 06 | 4512032 | Палец рычаг | 2 |
| 07 | 4512033 | Палец каток | 2 |
| 08 | A590108 | Шайба пластина | 4 |
| 09 | A590112 | Шайба пластина | 4 |
| 10 | A762013 | Шплинт | 8 |
| 11 | M111232 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | M501210 | Гайка | 4 |
| 14 | 487345 | Соединение T | 2 |
| 15 | A590106 | Шайба пластина | 2 |
| 16 | M500605 | Гайка | 10 |
| 17 | 3007928 | Шток | 1 |
| 18 | 3007929 | Шток | 1 |
| 19 | 4502579 | Пружина | 2 |
| 20 | 4502580 | Пружина направляющая | 4 |
| 21 | M500807 | Гайка | 8 |
| 22 | 4015412 | Шарнир | 2 |
| 23 | 4501982 | Пружина | 2 |
| 24 | 4011675 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
