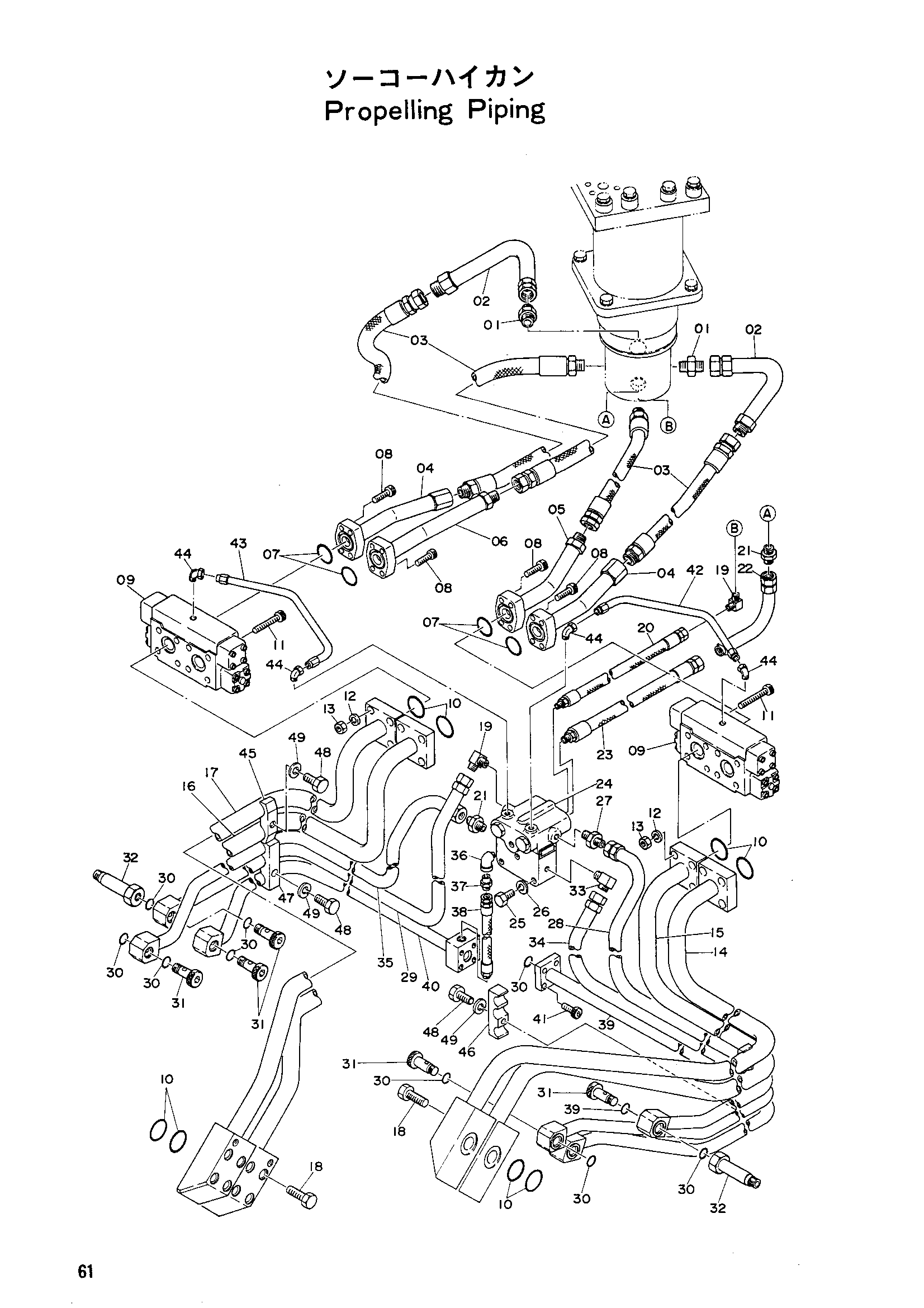

Ходовой трубопроводы — HITACHI UH07-2

Заводская схема «Ходовой трубопроводы» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	94-1304	Адаптер	2
02	8005138	Трубка	2
03	4054443	Шланг	4
04	8006809	Трубка	2
05	8006808	Трубка	1
06	8006810	Трубка	1
07	A811030	Уплотнительное кольцо	4
08	M341036	Болт с внутренним шестигранником	16
09	4040536	Тормоз клапан	2
10	A811035	Уплотнительное кольцо	8
11	M351201	Болт с внутренним шестигранником	16
12	A590912	Пружинная шайба	8
13	M501210	Гайка	8
14	7002871	Трубка	1
15	7002876	Трубка	1
16	7002872	Трубка	1
17	7002875	Трубка	1
18	M341450	Болт с внутренним шестигранником	16
19	94-1402	Угловой штуцер	2
20	4043863	Шланг	1
21	94-1303	Адаптер	2
22	8006811	Трубка	1
23	4043862	Шланг	1
24	4054577	Тормозной клапан	1
25	M211032	Болт	3
26	A590910	Пружинная шайба	3
27	94-1302	Адаптер	1
28	7002867	Трубка	1
29	7002868	Трубка	1
30	4506418	Уплотнительное кольцо	13
31	4513679	Болт	6
32	4032837	Адаптер	2
33	94-1403	Угловой штуцер	1
34	7002869	Трубка	1
35	7002873	Трубка	1
36	94-0631	Угловой штуцер	1
37	4043968	Адаптер	1
38	4054444	Шланг	1
39	7002874	Трубка	1
40	7002870	Трубка	1
41	M340836	Болт с внутренним шестигранником	4
42	4054398	Трубка	1
43	4054399	Трубка	1
44	4016788	Штуцер трубки	4
45	4053597	Хомут трубки	2
46	4054446	Хомут трубки	1
47	4054447	Хомут трубки	1
48	M111245	Болт	4
49	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
