Кабина корпус — HITACHI UH07-2

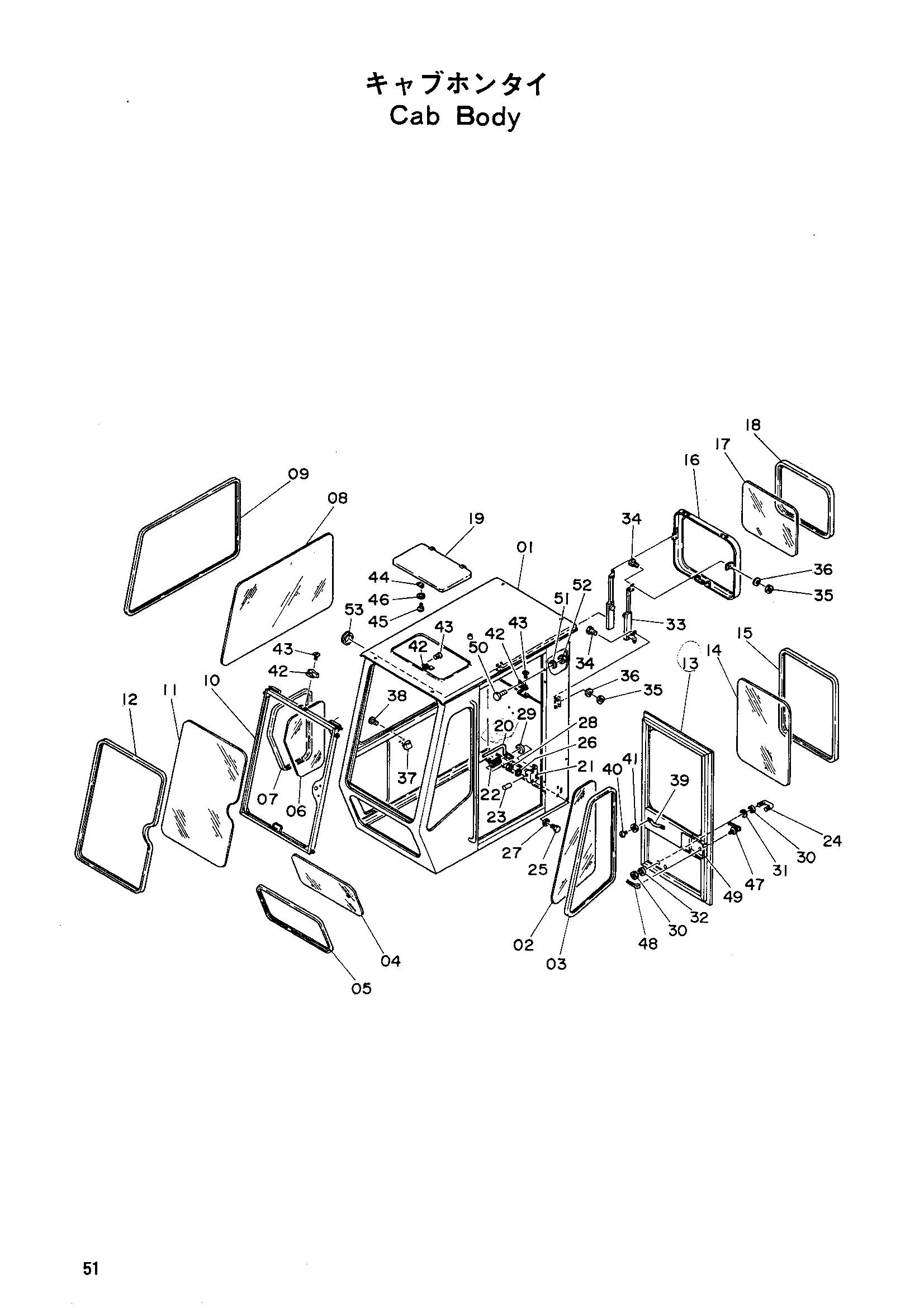

Заводская схема «Кабина корпус» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4056992	Кабина	1
02	4056963	Стекло	1
03	4503184	Резиновый H	1
04	4056959	Стекло	1
05	4509670	Резиновый H	1
06	4043517	Стекло	1
07	4506960	Резиновый H	1
08	4056962	Стекло	1
09	4506953	Резиновый H	1
10	4056990	Рама	1
11	4056960	Стекло	1
12	4503185	Резиновый H	1
13	4056988	Дверь	1
14	4056958	Стекло	1
15	4503184	Резиновый H	1
16	4056989	Рама	1
17	4056961	Стекло	1
18	4504499	Резиновый H	1
19	4056991	Крышка	1
20	8006727	Рычаг	1
21	3007844	Кронштейн	1
22	4054014	Пружина	1
23	4054015	Палец	1
24	4034014	Штанга блокировка	1
25	M200816	Болт	2
26	A590908	Пружинная шайба	2
27	A590108	Шайба пластина	2
28	M500807	Гайка	2
29	A590110	Шайба пластина	1
30	M500807	Гайка	4
31	A590108	Шайба пластина	2
32	A590908	Пружинная шайба	2
33	3000563	Стойка	2
34	M200616	Болт	8
35	M500605	Гайка	8
36	A590906	Пружинная шайба	8
37	3501677	ASH трай	1
38	M470406	Винт	3
39	4507439	Поручень	1
40	M430316	Винт	2
41	A590903	Пружинная шайба	2
42	4056993	Замок	3
43	M470410	Винт	6
44	4514800	Замок	1
45	M430408	Винт	2
46	A590904	Пружинная шайба	2
47	4004134	Рукоятка	1
48	4004135	Рукоятка	1
49	3000564	Короб шпонка	1
50	M111025	Болт	4
51	A590910	Пружинная шайба	4
52	M501008	Гайка	4
53	4038615	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
