Крышка — HITACHI UH07-2

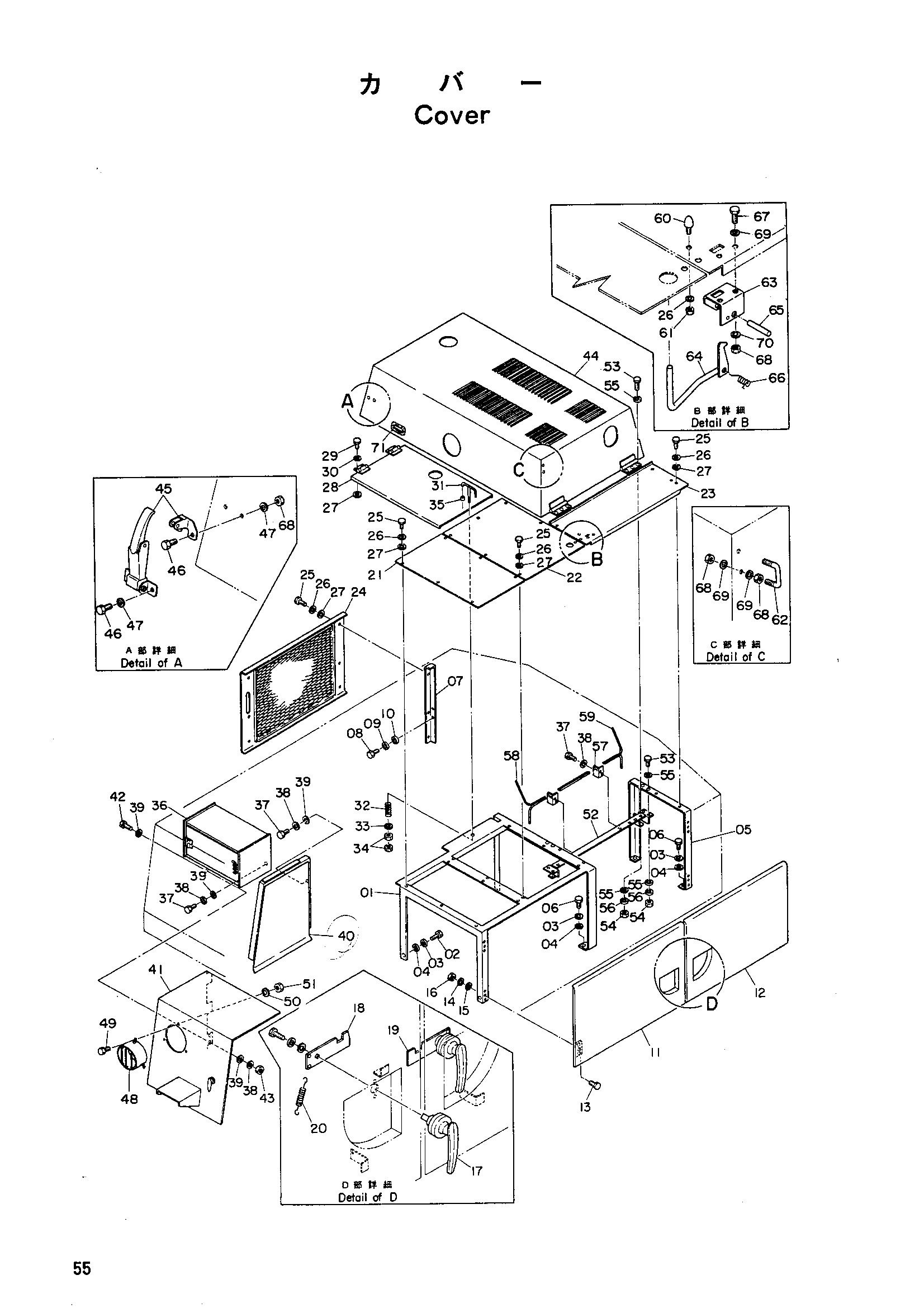

Заводская схема «Крышка» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6001681 | Опора | 1 |
| 02 | M111628 | Болт | 3 |
| 03 | A590916 | Пружинная шайба | 6 |
| 04 | A590116 | Шайба пластина | 6 |
| 05 | 8006877 | Опора | 1 |
| 06 | M111632 | Болт | 3 |
| 07 | 9704553 | Опора | 1 |
| 08 | M111225 | Болт | 6 |
| 09 | A590912 | Пружинная шайба | 6 |
| 10 | A590112 | Шайба пластина | 10 |
| 11 | 7003663 | Дверь (левый) | 1 |
| 12 | 7003664 | Дверь (правый) | 1 |
| 13 | M111020 | Болт | 12 |
| 14 | A590910 | Пружинная шайба | 12 |
| 15 | A590110 | Шайба пластина | 12 |
| 16 | M501008 | Гайка | 12 |
| 17 | 4041085 | Рукоятка | 2 |
| 18 | 4054728 | Стопорная пластина | 1 |
| 19 | 4054729 | Стопорная пластина | 1 |
| 20 | 4501982 | Пружина | 2 |
| 21 | 4054605 | Крышка | 1 |
| 22 | 4054606 | Крышка | 1 |
| 23 | 4054604 | Крышка | 1 |
| 24 | 8006876 | Панель | 1 |
| 25 | M111020 | Болт | 22 |
| 26 | A590910 | Пружинная шайба | 22 |
| 27 | J217083 | Шайба пластина | 22 |
| 28 | 8006838 | Крышка | 1 |
| 29 | M200814 | Болт | 4 |
| 30 | A590908 | Пружинная шайба | 4 |
| 31 | 9704574 | Рукоятка | 1 |
| 32 | 449179 | Пружина | 1 |
| 33 | A590112 | Шайба пластина | 1 |
| 34 | M501210 | Гайка | 2 |
| 35 | 4054727 | Резиновая прокладка | 1 |
| 36 | 7003662 | Ящик для инструментов | 1 |
| 37 | M111018 | Болт | 12 |
| 38 | A590910 | Пружинная шайба | 18 |
| 39 | A590110 | Шайба пластина | 24 |
| 40 | 7003777 | Крышка | 1 |
| 41 | 6001726 | Дверь | 1 |
| 42 | M111032 | Болт | 6 |
| 43 | M501008 | Гайка | 6 |
| 44 | 6001727 | Крышка | 1 |
| 45 | 322831 | Защёлка боннет | 2 |
| 46 | M200814 | Болт | 4 |
| 47 | A590908 | Пружинная шайба | 4 |
| 48 | 8007091 | Крышка | 1 |
| 49 | M200613 | Болт | 3 |
| 50 | A590906 | Пружинная шайба | 3 |
| 51 | M500605 | Гайка | 3 |
| 52 | 8007092 | Опора | 1 |
| 53 | M111232 | Болт | 10 |
| 54 | M501210 | Гайка | 10 |
| 55 | M590112 | Шайба пластина | 14 |
| 56 | A590912 | Пружинная шайба | 10 |
| 57 | 4055846 | Кронштейн | 2 |
| 58 | 4055844 | Штанга торсион | 1 |
| 59 | 4055845 | Штанга торсион | 1 |
| 60 | 487195 | Ограничитель | 2 |
| 61 | M501008 | Гайка | 2 |
| 62 | 4034014 | Штанга блокировка | 1 |
| 63 | 3007844 | Кронштейн | 1 |
| 64 | 9704654 | Рычаг | 1 |
| 65 | 4054015 | Палец | 1 |
| 66 | 4054014 | Пружина | 1 |
| 67 | M200822 | Болт | 2 |
| 68 | M500807 | Гайка | 6 |
| 69 | A590108 | Шайба пластина | 6 |
| 70 | A590908 | Пружинная шайба | 4 |
| 71 | 4055843 | Защёлка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
