Стрела — HITACHI UH07-2

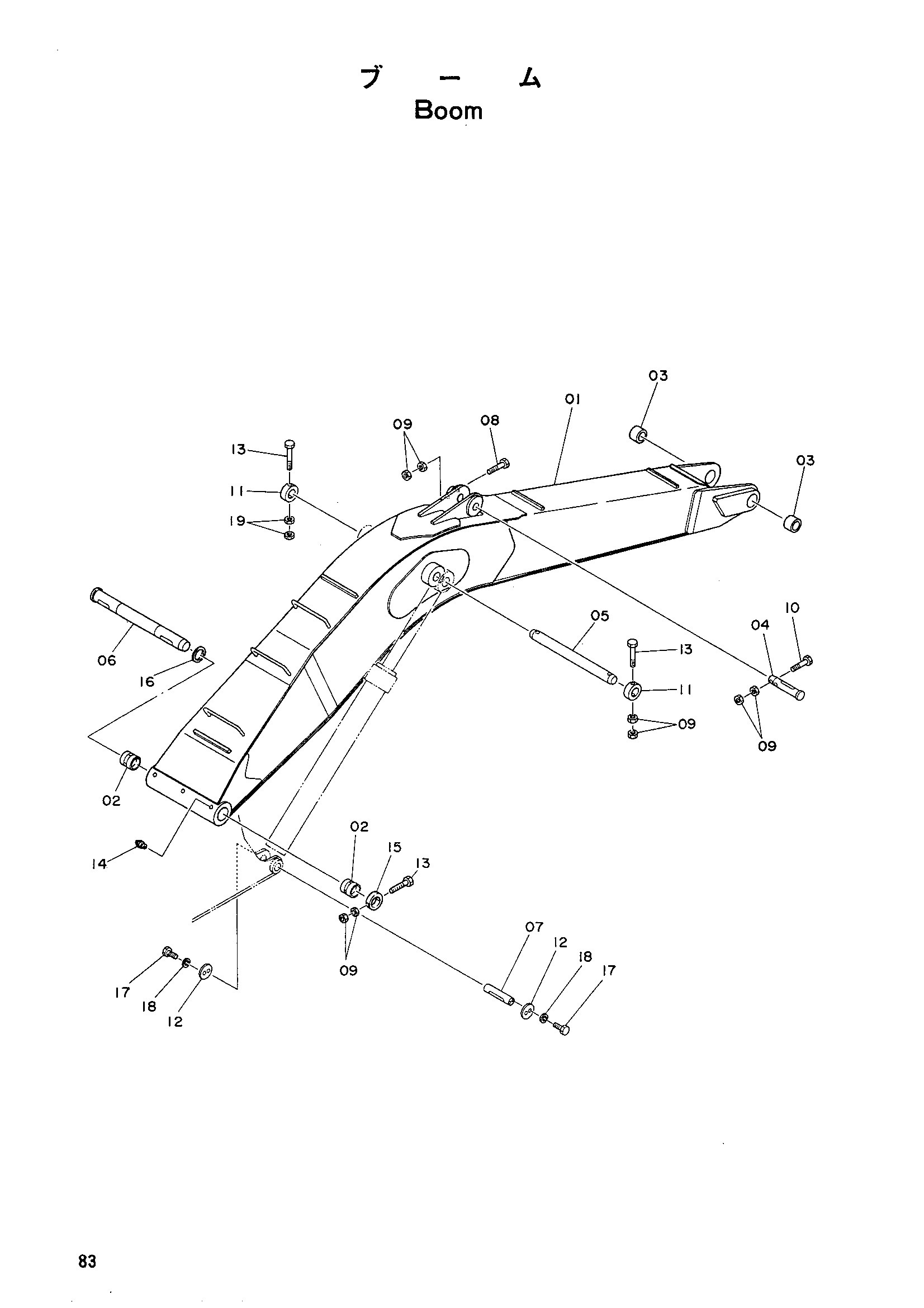

Заводская схема «Стрела» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000365 | Стрела | 1 |
| 01-03 | 9015113 | Стрела в сборе | 1 |
| 02 | 4048718 | Втулка | 2 |
| 03 | 495373 | Втулка | 2 |
| 04 | 3007525 | Палец | 1 |
| 05 | 3501630 | Палец | 1 |
| 06 | 3007010 | Палец | 1 |
| 07 | 3007524 | Палец | 2 |
| 08 | M121602 | Болт | 1 |
| 09 | M511613 | Гайка | 10 |
| 10 | M121601 | Болт | 1 |
| 11 | 4052209 | Ограничитель | 2 |
| 12 | 4052208 | Ограничитель | 4 |
| 13 | M121604 | Болт | 3 |
| 14 | J75481 | Штуцер | 3 |
| 15 | 4054964 | Ограничитель | 1 |
| 16 | 4509907 | Шайба | 1 |
| 17 | M111236 | Болт | 8 |
| 18 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
