Пилотные гидролинии — HITACHI UH07-2

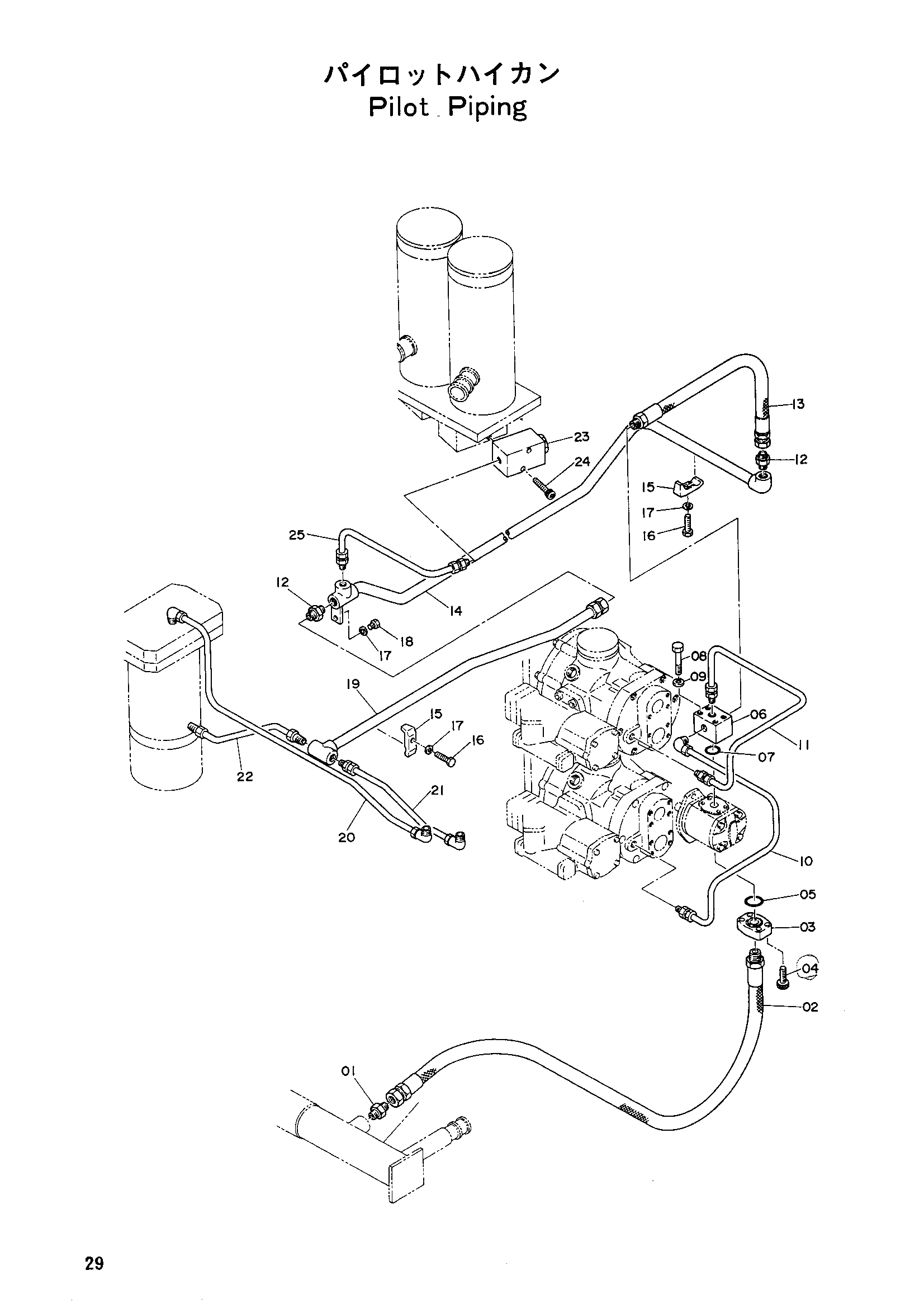

Заводская схема «Пилотные гидролинии» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1304 | Адаптер | 1 |
| 02 | 4036657 | Резиновый шланг | 1 |
| 03 | 4052746 | Фланец | 1 |
| 04 | 4057125 | Болт | 4 |
| 05 | A811035 | Уплотнительное кольцо | 1 |
| 06 | 3007842 | Блок | 1 |
| 07 | A811030 | Уплотнительное кольцо | 1 |
| 08 | 19H1733 | Болт | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | 9015633 | Трубка | 1 |
| 11 | 9015635 | Трубка | 1 |
| 12 | 94-1303 | Адаптер | 2 |
| 13 | 4054351 | Шланг | 1 |
| 14 | 8007173 | Трубка | 1 |
| 15 | 4053594 | Хомут трубки | 2 |
| 16 | M111040 | Болт | 2 |
| 17 | A590010 | Пружинная шайба | 3 |
| 18 | M111018 | Болт | 1 |
| 19 | 8006713 | Трубка | 1 |
| 20 | 9015631 | Трубка | 1 |
| 21 | 9015632 | Трубка | 1 |
| 22 | 9015634 | Трубка | 1 |
| 23 | 4054088 | Предохранительный клапан | 1 |
| 24 | M351063 | Болт | 2 |
| 25 | 9016452 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
