Механизм поворота — HITACHI UH07-2

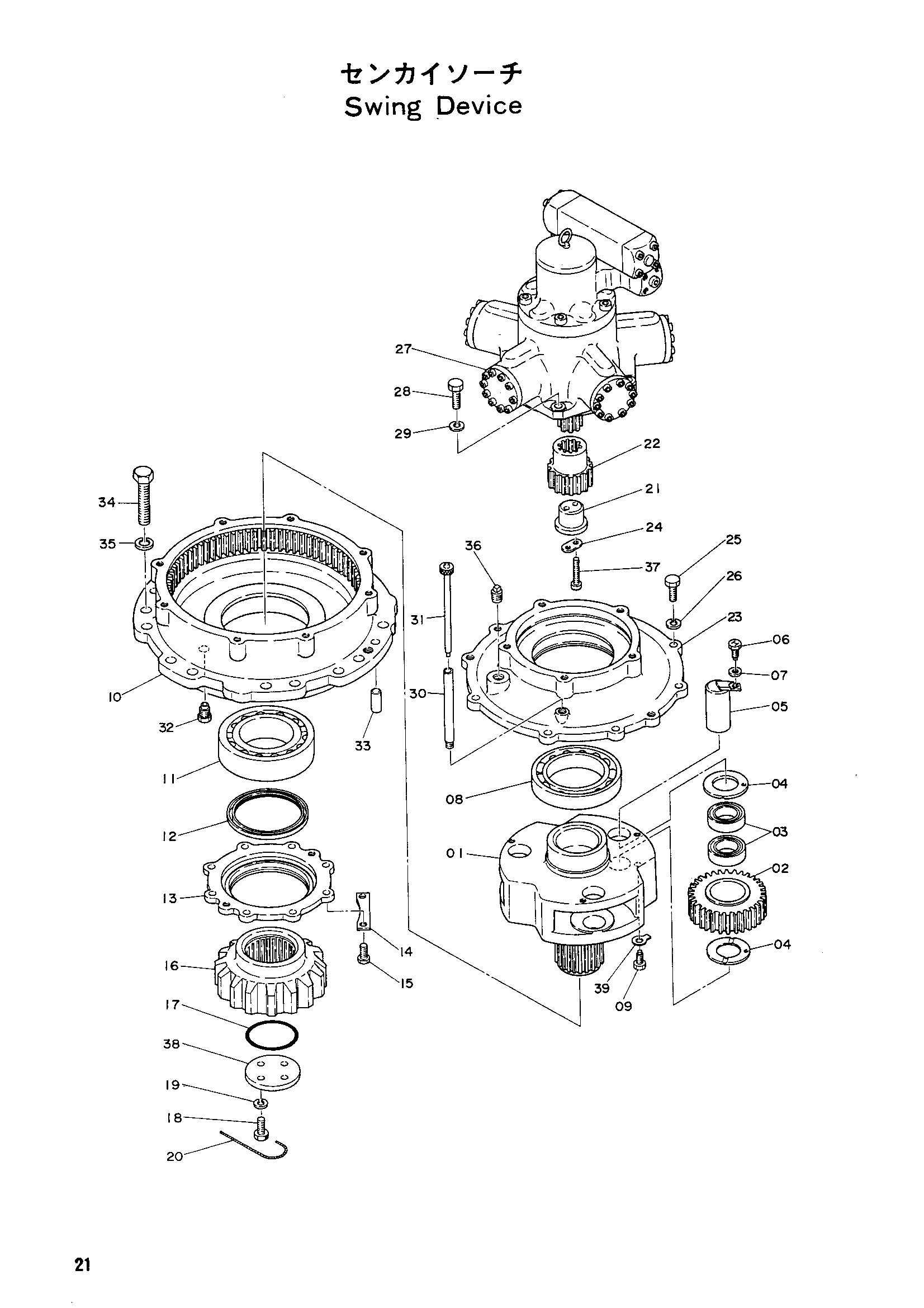

Заводская схема «Механизм поворота» для HITACHI UH07-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1001195 | Водило | 1 |
| 02 | 3005780 | Планетарная шестерня | 3 |
| 03 | 4511577 | Игольчатый подшипник | 6 |
| 04 | 4042836 | Проставка | 6 |
| 05 | 8501822 | Палец | 3 |
| 06 | 4511580 | Болт ограничитель | 3 |
| 07 | A590412 | Шайба | 3 |
| 08 | 923912 | Шариковый подшипник | 1 |
| 09 | 4055060 | Болт ограничитель | 3 |
| 10 | 1001229 | Корпус | 1 |
| 11 | 4508194 | Роликовый подшипник | 1 |
| 12 | 947010 | Масляное уплотнение | 1 |
| 13 | 3502316 | Крышка | 1 |
| 14 | 4511578 | Стопорная шайба | 4 |
| 15 | M111436 | Болт | 8 |
| 16 | 2003162 | Шестерня | 1 |
| 17 | 4508195 | Уплотнительное кольцо | 1 |
| 18 | 4511579 | Болт | 4 |
| 19 | A590014 | Пружинная шайба | 4 |
| 20 | 4501973 | Провод | 1 |
| 21 | 4054051 | Бобышка | 1 |
| 22 | 3007477 | Солнечная шестерня | 1 |
| 23 | 2501154 | Крышка | 1 |
| 24 | 488044 | Стопорная пластина | 1 |
| 25 | M121645 | Болт | 8 |
| 26 | A590016 | Пружинная шайба | 8 |
| 27 | 4056987 | Гидромотор | 1 |
| 28 | M211656 | Болт | 5 |
| 29 | A590016 | Пружинная шайба | 5 |
| 30 | 4511548 | Трубка | 1 |
| 31 | 9703989 | Указатель уровня | 1 |
| 32 | 960339 | Пробка магнит | 1 |
| 33 | J402050 | Установочный штифт | 2 |
| 34 | M122271 | Болт | 16 |
| 35 | A590022 | Пружинная шайба | 16 |
| 36 | J75284 | Пробка масляный | 1 |
| 37 | M111063 | Болт | 2 |
| 38 | 4054933 | Крышка | 1 |
| 39 | A590414 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
