Рычаг управления (GM) — HITACHI UH07

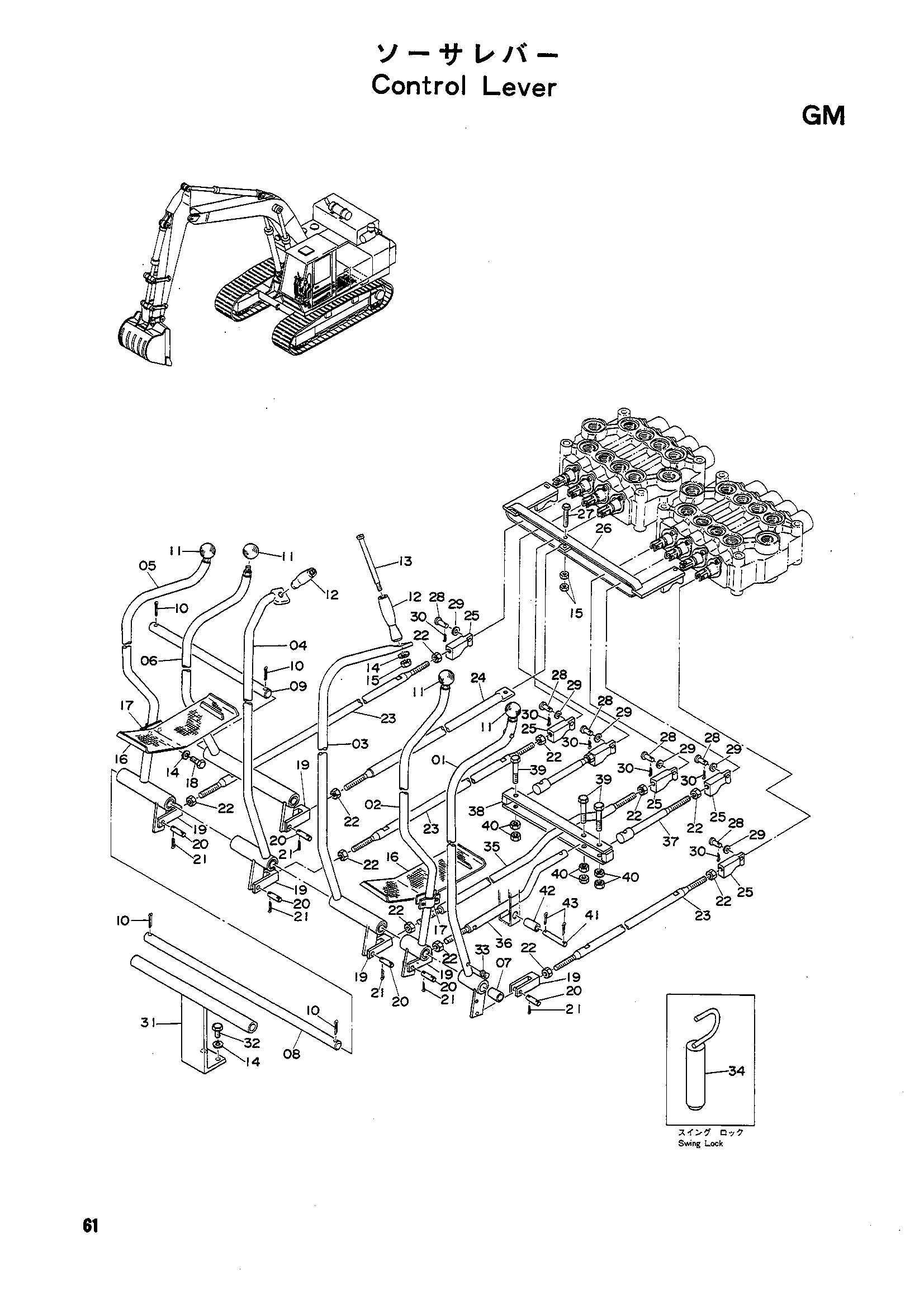

Заводская схема «Рычаг управления (GM)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7501124 | Рычаг (поворот) | 1 |
| 02 | 7501125 | Рычаг (рукоять) | 1 |
| 03 | 7501127 | Рычаг (травелинг) | 1 |
| 04 | 7501126 | Рычаг (травелинг) | 1 |
| 05 | 7501128 | Рычаг (ковш) | 1 |
| 06 | 7501129 | Рычаг (стрела) | 1 |
| 07 | 4005993 | Втулка | 12 |
| 08 | 4502024 | Палец | 1 |
| 09 | 4502025 | Палец | 1 |
| 10 | A764032 | Шплинт | 4 |
| 11 | 487080 | Ручка | 4 |
| 12 | 437059 | Рукоятка | 2 |
| 13 | 487082 | Болт | 2 |
| 14 | A590010 | Пружинная шайба | 8 |
| 15 | M501008 | Гайка | 4 |
| 16 | 87646 | Педаль | 2 |
| 17 | 4507563 | Опора | 2 |
| 18 | M111025 | Болт | 4 |
| 19 | 487083 | Концевой вилка | 6 |
| 20 | 445333 | Палец | 6 |
| 21 | A762020 | Шплинт | 12 |
| 22 | M501210 | Гайка | 11 |
| 23 | 452199 | Шток | 3 |
| 24 | 971354 | Шток | 1 |
| 25 | 323293 | Концевой вилка | 6 |
| 26 | 8500232 | Тяга | 1 |
| 27 | M111056 | Болт | 1 |
| 28 | 990922 | Палец | 8 |
| 29 | 992407 | Шайба | 8 |
| 30 | 990923 | Шплинт | 8 |
| 31 | 989222 | Стойка | 1 |
| 32 | M101020 | Болт | 2 |
| 33 | 487081 | Резиновая втулка | 1 |
| 34 | 9800301 | Блокировка поворот | 1 |
| 35 | 3502255 | Шток | 1 |
| 36 | 3502256 | Шток | 1 |
| 37 | 4511149 | Шток | 2 |
| 38 | 8501789 | Тяга | 1 |
| 39 | M111263 | Болт | 3 |
| 40 | M501207 | Гайка | 6 |
| 41 | 4504771 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
