Топливный бак (GM)(PKS) — HITACHI UH07

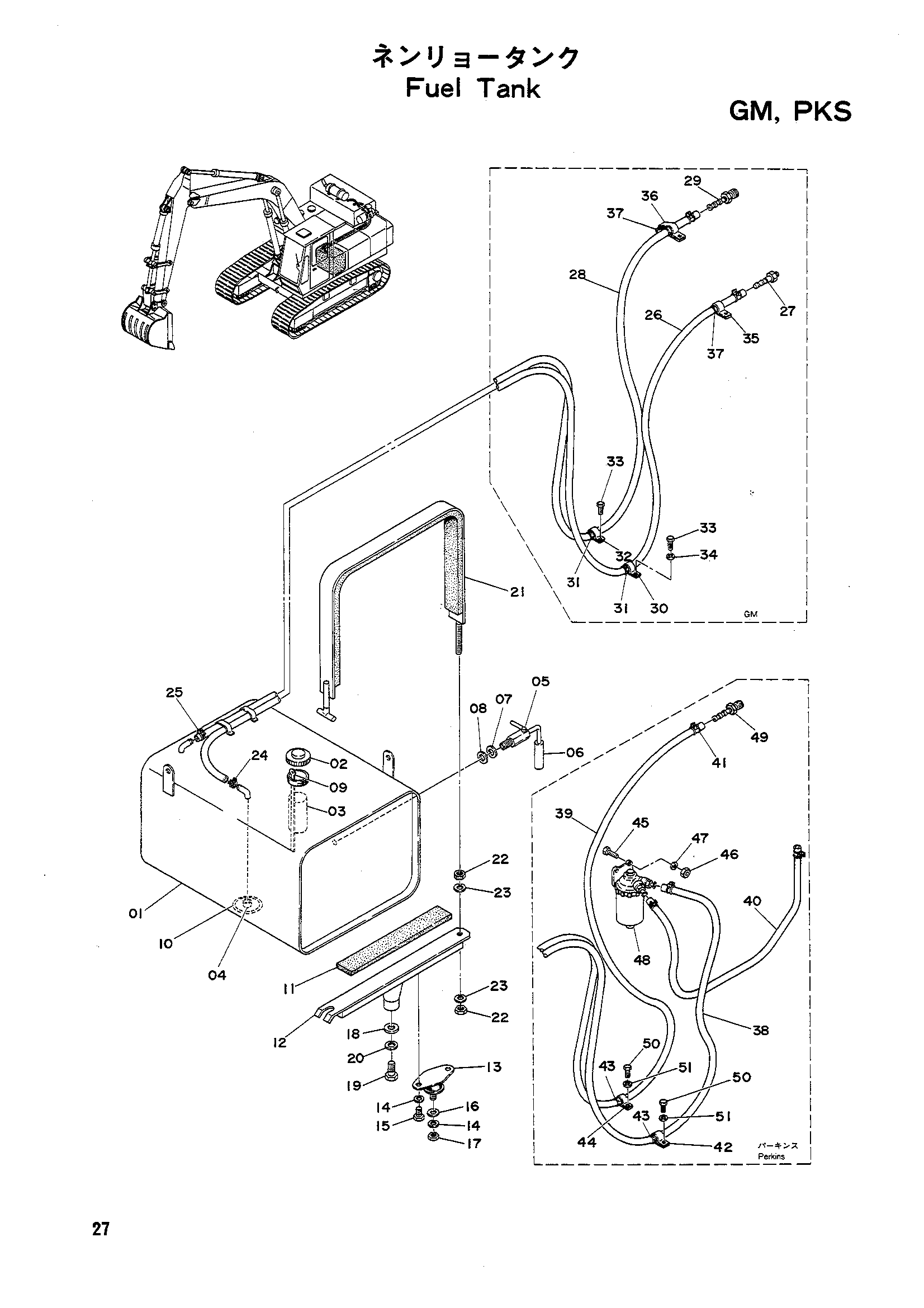

Заводская схема «Топливный бак (GM)(PKS)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4504436	Топливный бак	1
02	4500364	Колпачок	1
03	4508493	Сетчатый фильтр	1
04	4500360	Сетчатый фильтр	1
05	4500361	Кокк дренажный	1
06	4500365	Трубка	1
07	4500362	Манжета	1
08	4500363	Манжета	1
09	4504982	Указатель	1
10	4504981	Манжета	1
11	488186	Пластина резиновый	2
12	810253	Кронштейн	2
13	457069	Резиновая прокладка	4
14	A590010	Пружинная шайба	12
15	M111020	Болт	8
16	A590110	Шайба	4
17	429914	Гайка	4
18	484756	Шайба	2
19	M111628	Болт	2
20	A590016	Пружинная шайба	2
21	810252	Лента	2
22	M501210	Гайка	8
23	A590012	Пружинная шайба	8
24	487038	Хомут	2
25	968801	Хомут	2
26	4504376	Шланг (GM)	1
27	4506564	Втулка (GM)	1
28	4504377	Шланг (GM)	1
29	4506563	Втулка (GM)	1
30	499315	Зажим (GM)	5
31	929040	Амортизатор (GM)	7
32	499316	Зажим (GM)	2
33	M200613	Болт (GM)	7
34	J21306	Шайба пружина (GM)	2
35	4509836	Зажим (GM)	1
36	438218	Зажим (GM)	2
37	957943	Амортизатор (GM)	3
38	4514678	Шланг (PKS)	1
39	4514679	Шланг (PKS)	1
40	4507917	Шланг (PKS)	1
41	968801	Хомут (PKS)	4
42	499315	Зажим (PKS)	2
43	929040	Амортизатор (PKS)	10
44	499316	Зажим (PKS)	2
45	M210828	Болт (PKS)	2
46	M510807	Гайка (PKS)	2
47	A590008	Шайба пружина (PKS)	2
48	4507923	Водяной трап (PKS)	1
49	4506563	Втулка (PKS)	1
50	M200613	Болт (PKS)	7
51	J21306	Шайба пружина (PKS)	7

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
