Воздушный трубопроводы (ISUZU) — HITACHI UH07

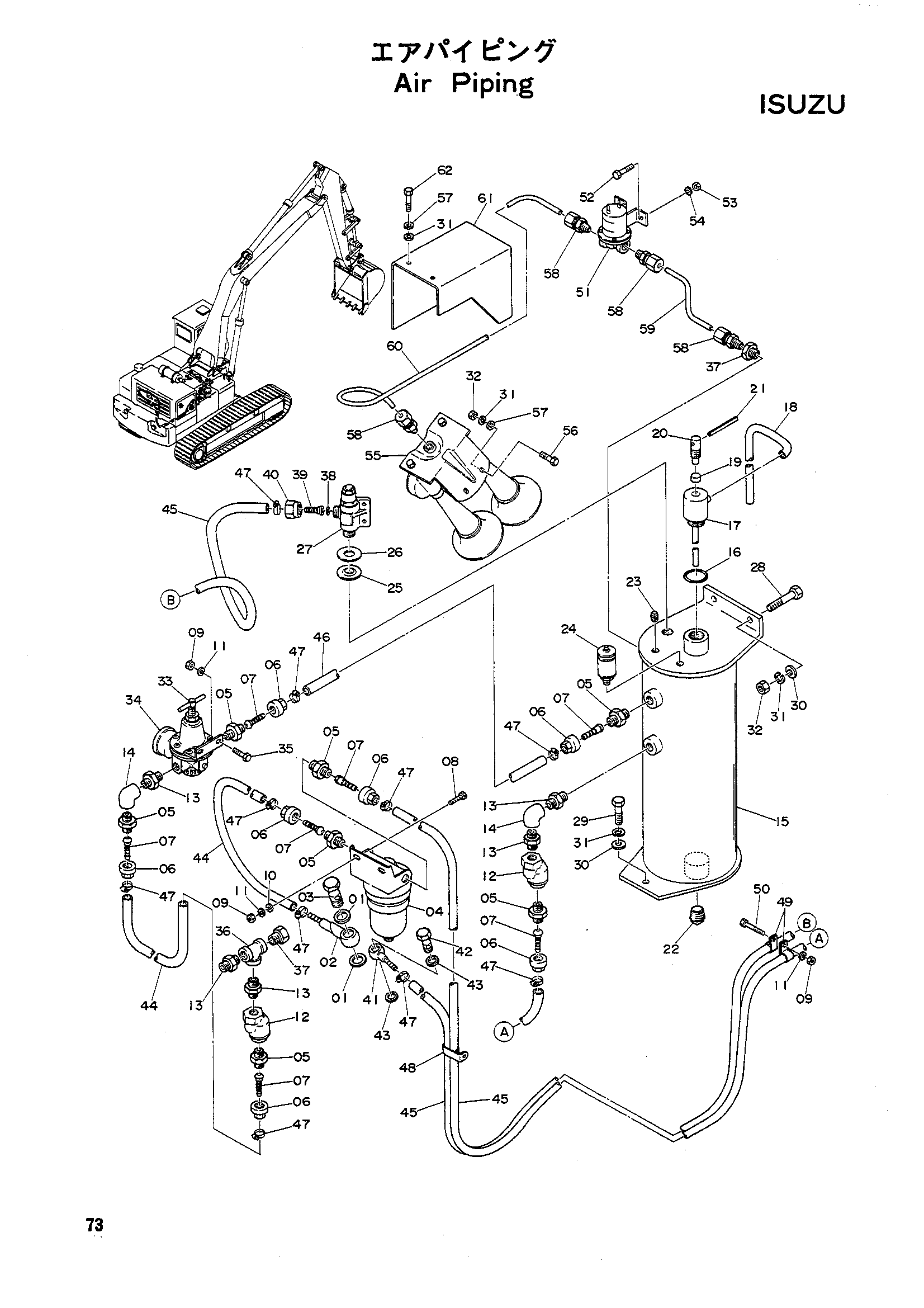

Заводская схема «Воздушный трубопроводы (ISUZU)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 984227 | Манжета | 2 |
| 02 | 4512041 | Соединение | 1 |
| 03 | 996277 | Болт соединение | 1 |
| 04 | 4510787 | Фильтр воздушный | 1 |
| 05 | 427499 | Штуцер | 7 |
| 06 | 45898 | Гайка | 7 |
| 07 | 49898 | Втулка | 7 |
| 08 | M200620 | Болт | 2 |
| 09 | M500605 | Гайка | 5 |
| 10 | A590106 | Шайба | 2 |
| 11 | A590906 | Пружинная шайба | 5 |
| 12 | 986953 | Обратный клапан | 2 |
| 13 | J70783 | Штуцер | 5 |
| 14 | J70283 | Угловой штуцер | 2 |
| 15 | 710853 | Бак воздушный | 1 |
| 16 | 890333 | Манжета | 1 |
| 17 | 9800760 | Трубка дренажный | 1 |
| 18 | 4512031 | Шланг | 1 |
| 19 | 487045 | Лист | 1 |
| 20 | 487046 | Рукоятка | 1 |
| 21 | 986954 | Палец | 1 |
| 22 | J75210 | Пробка | 1 |
| 23 | J75282 | Пробка | 1 |
| 24 | 986952 | Клапан защитный | 1 |
| 25 | 984219 | Уплотнительная шайба | 1 |
| 26 | 4503857 | Регулировочная шайба | 1 |
| 27 | 986963 | Регулятор | 1 |
| 28 | M111036 | Болт | 2 |
| 29 | M111022 | Болт | 1 |
| 30 | 4506149 | Шайба | 3 |
| 31 | A590910 | Пружинная шайба | 7 |
| 32 | M501008 | Гайка | 4 |
| 33 | 3500765 | Регулятор воздушный | 1 |
| 34 | 4037470 | Измеритель | 1 |
| 35 | M200628 | Болт | 2 |
| 36 | J70483 | Тройник | 1 |
| 37 | J728382 | Переходник | 2 |
| 38 | 984225 | Манжета | 1 |
| 39 | 487027 | Втулка | 1 |
| 40 | 971303 | Гайка втулка | 1 |
| 41 | 4514461 | Соединение | 1 |
| 42 | 4512839 | Болт соединение | 1 |
| 43 | 996278 | Манжета | 2 |
| 44 | 971321 | Шланг (640MM) | 2 |
| 45 | 969142 | Шланг (3500MM) | 2 |
| 46 | 971320 | Шланг (160MM) | 1 |
| 47 | 4507228 | Хомут | 10 |
| 48 | 4000868 | Зажим | 1 |
| 49 | 499315 | Зажим | 2 |
| 50 | M200625 | Болт | 1 |
| 51 | 4508894 | Клапан | 1 |
| 52 | M200822 | Болт | 2 |
| 53 | M500807 | Гайка | 2 |
| 54 | A590908 | Пружинная шайба | 2 |
| 55 | 4508893 | Звуковой сигнал | 1 |
| 56 | M111032 | Болт | 2 |
| 57 | A590110 | Шайба | 4 |
| 58 | 992313 | Разъём | 4 |
| 59 | 4511309 | Трубка (290MM) | 1 |
| 60 | 4511310 | Трубка (1700MM) | 1 |
| 61 | 4508916 | Крышка | 1 |
| 62 | M111014 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
