Гусеница пружина — HITACHI UH07

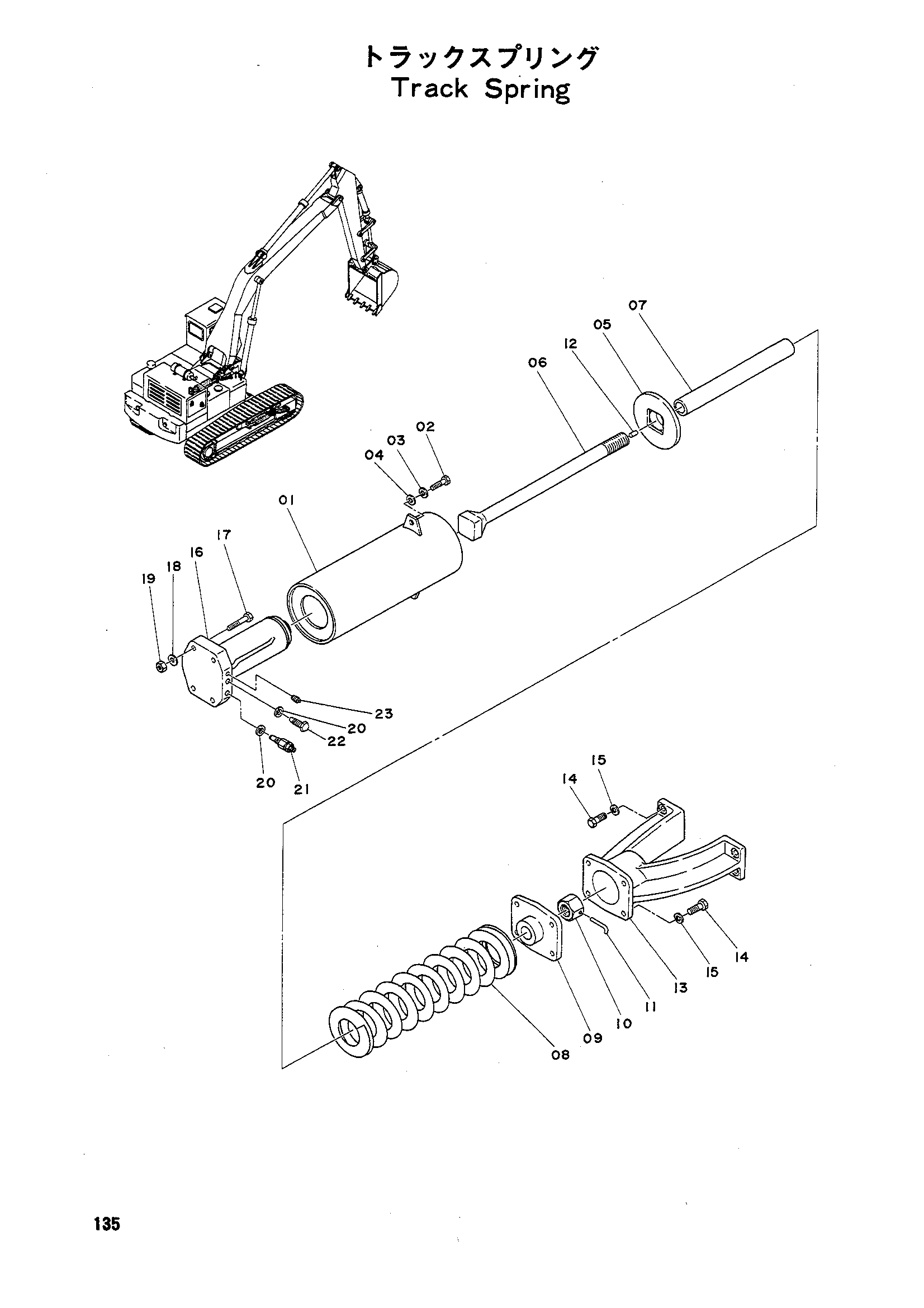

Заводская схема «Гусеница пружина» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9402246 | Гусеница пружина в сборе | 1 | |
| 01 | 8501436 | Трубка | 1 |
| 02 | M111636 | Болт | 2 |
| 03 | A590016 | Пружинная шайба | 2 |
| 04 | A590116 | Шайба | 2 |
| 05 | 3500604 | Фиксатор | 1 |
| 06 | 3501747 | Болт | 1 |
| 07 | 3502786 | Проставка | 1 |
| 08 | 3500603 | Пружина | 1 |
| 09 | 8500287 | Фиксатор | 1 |
| 10 | 490248 | Гайка проушина | 1 |
| 11 | 420625 | Палец | 1 |
| 12 | 420433 | Пробка | 1 |
| 13 | 1500238 | Вилка | 1 |
| 14 | M111636 | Болт | 8 |
| 15 | A590016 | Пружинная шайба | 8 |
| 16 | 9402053 | Механизм натяжения в сборе | 1 |
| 17 | M111671 | Болт | 4 |
| 18 | A590016 | Пружинная шайба | 4 |
| 19 | M511613 | Гайка | 4 |
| 20 | 433249 | Шайба | 1 |
| 20 | 433249 | Шайба | 2 |
| 21 | 4039763 | Клапан | 1 |
| 21 | 947221 замена: 4039763 | Клапан | 1 |
| 22 | 433250 | Клапан | 1 |
| 23 | J75281 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
