Воздушный трубопроводы (PKS) — HITACHI UH07

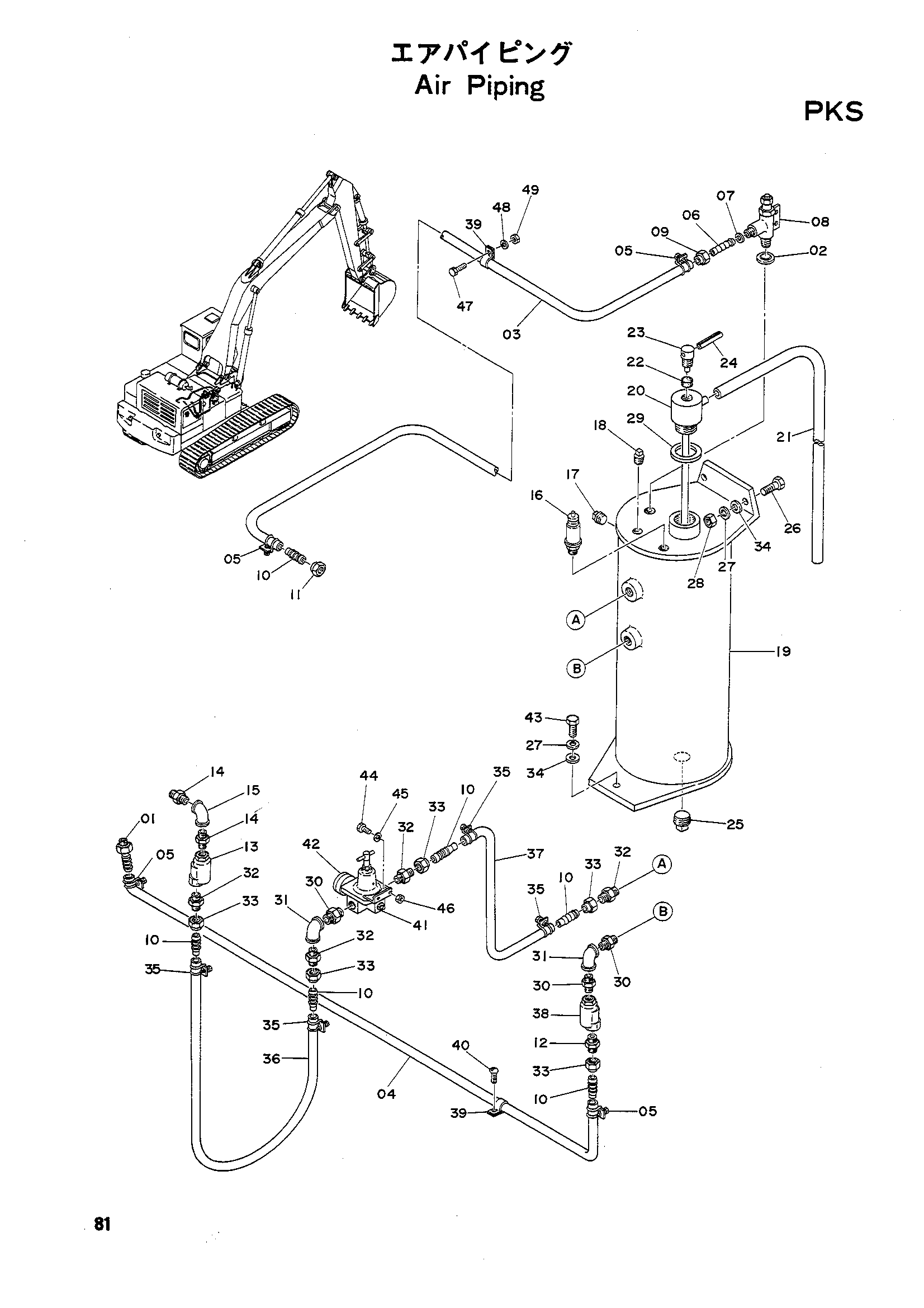

Заводская схема «Воздушный трубопроводы (PKS)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4507928 | Втулка | 1 |
| 02 | 984219 | Шайба | 1 |
| 03 | 969142 | Шланг | 1 |
| 04 | 971322 | Шланг | 1 |
| 05 | 4507228 | Хомут | 4 |
| 06 | 487027 | Втулка | 1 |
| 07 | 984225 | Манжета | 1 |
| 08 | 986963 | Регулятор | 1 |
| 09 | 971303 | Гайка втулка | 1 |
| 10 | 49898 | Втулка | 6 |
| 11 | 45898 | Гайка унион | 1 |
| 12 | 427499 | Штуцер | 1 |
| 13 | 986953 | Обратный клапан | 1 |
| 14 | J70783 | Штуцер | 2 |
| 15 | J70283 | Угловой штуцер | 1 |
| 16 | 986952 | Клапан защитный | 1 |
| 17 | J75283 | Пробка | 1 |
| 18 | J75282 | Пробка | 1 |
| 19 | 710853 | Бак воздушный | 1 |
| 20 | 9800760 | Трубка дренажный | 1 |
| 21 | 4512031 | Шланг | 1 |
| 22 | 487045 | Лист | 1 |
| 23 | 487046 | Рукоятка | 1 |
| 24 | 986954 | Палец | 1 |
| 25 | J75210 | Пробка | 1 |
| 26 | M111036 | Болт | 2 |
| 27 | A590010 | Пружинная шайба | 3 |
| 28 | M501008 | Гайка | 2 |
| 29 | A890333 | Манжета | 1 |
| 30 | J70783 | Штуцер | 5 |
| 31 | J70283 | Угловой штуцер | 4 |
| 32 | 427499 | Штуцер | 4 |
| 33 | 45898 | Гайка | 4 |
| 34 | 4506149 | Шайба | 3 |
| 35 | 4507228 | Хомут | 4 |
| 36 | 971321 | Шланг | 1 |
| 37 | 971320 | Шланг | 1 |
| 38 | 986953 | Обратный клапан | 1 |
| 39 | 984221 | Зажим | 4 |
| 40 | M430613 | Винт | 7 |
| 41 | 3500765 | Редукинг | 1 |
| 42 | 4037470 | Измеритель | 1 |
| 43 | M111022 | Болт | 2 |
| 44 | M200628 | Болт | 2 |
| 45 | A590006 | Пружинная шайба | 2 |
| 46 | M500605 | Гайка | 2 |
| 47 | M200625 | Болт | 1 |
| 48 | A590006 | Пружинная шайба | 1 |
| 49 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
