Топливный бак (ISUZU) — HITACHI UH07

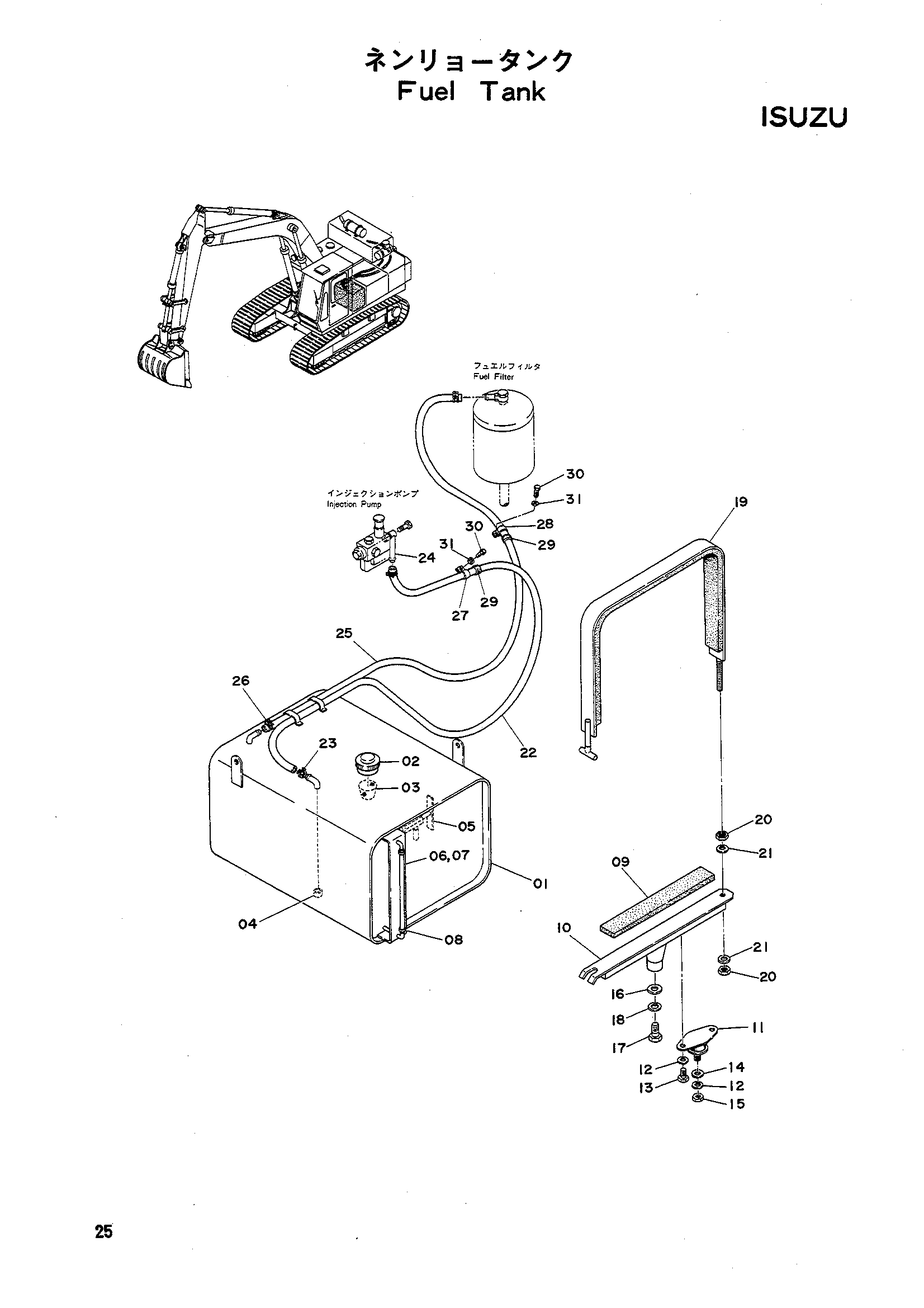

Заводская схема «Топливный бак (ISUZU)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 984214 | Топливный бак | 1 |
| 02 | 4500364 | Колпачок | 1 |
| 03 | 4500359 | Сетчатый фильтр | 1 |
| 04 | 4500360 | Сетчатый фильтр | 1 |
| 05 | 4508717 | Кокк дренажный | 1 |
| 06 | 4511316 | Трубка винйл | 1 |
| 07 | 4511317 | Скале | 1 |
| 08 | 4511318 | Хомут | 2 |
| 09 | 488186 | Пластина резиновый | 2 |
| 10 | 810253 | Кронштейн | 2 |
| 11 | 457069 | Резиновая прокладка | 4 |
| 12 | A590010 | Пружинная шайба | 12 |
| 13 | M111020 | Болт | 8 |
| 14 | A590110 | Шайба | 4 |
| 15 | 429914 | Гайка | 4 |
| 16 | 484756 | Шайба | 2 |
| 17 | M111628 | Болт | 2 |
| 18 | A590016 | Пружинная шайба | 2 |
| 19 | 810252 | Лента | 2 |
| 20 | M501210 | Гайка | 8 |
| 21 | A590012 | Пружинная шайба | 8 |
| 22 | 4514678 | Топливный шланг | 1 |
| 22 | 493401 замена: 4514678 | Топливный шланг | 1 |
| 23 | 487038 | Хомут | 2 |
| 24 | 487037 | Трубка соединение | 1 |
| 25 | 4514679 | Топливный шланг | 1 |
| 25 | 493400 замена: 4514679 | Топливный шланг | 1 |
| 26 | 968801 замена: 4514700 | Хомут | 2 |
| 26 | A514700 | Хомут | 2 |
| 27 | 499315 | Зажим | 3 |
| 27 | 499317 | Зажим | 1 |
| 28 | 499316 | Зажим | 2 |
| 29 | 929040 | Амортизатор | 5 |
| 30 | M200613 | Болт | 5 |
| 31 | J21306 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
