Гидробак — HITACHI UH07

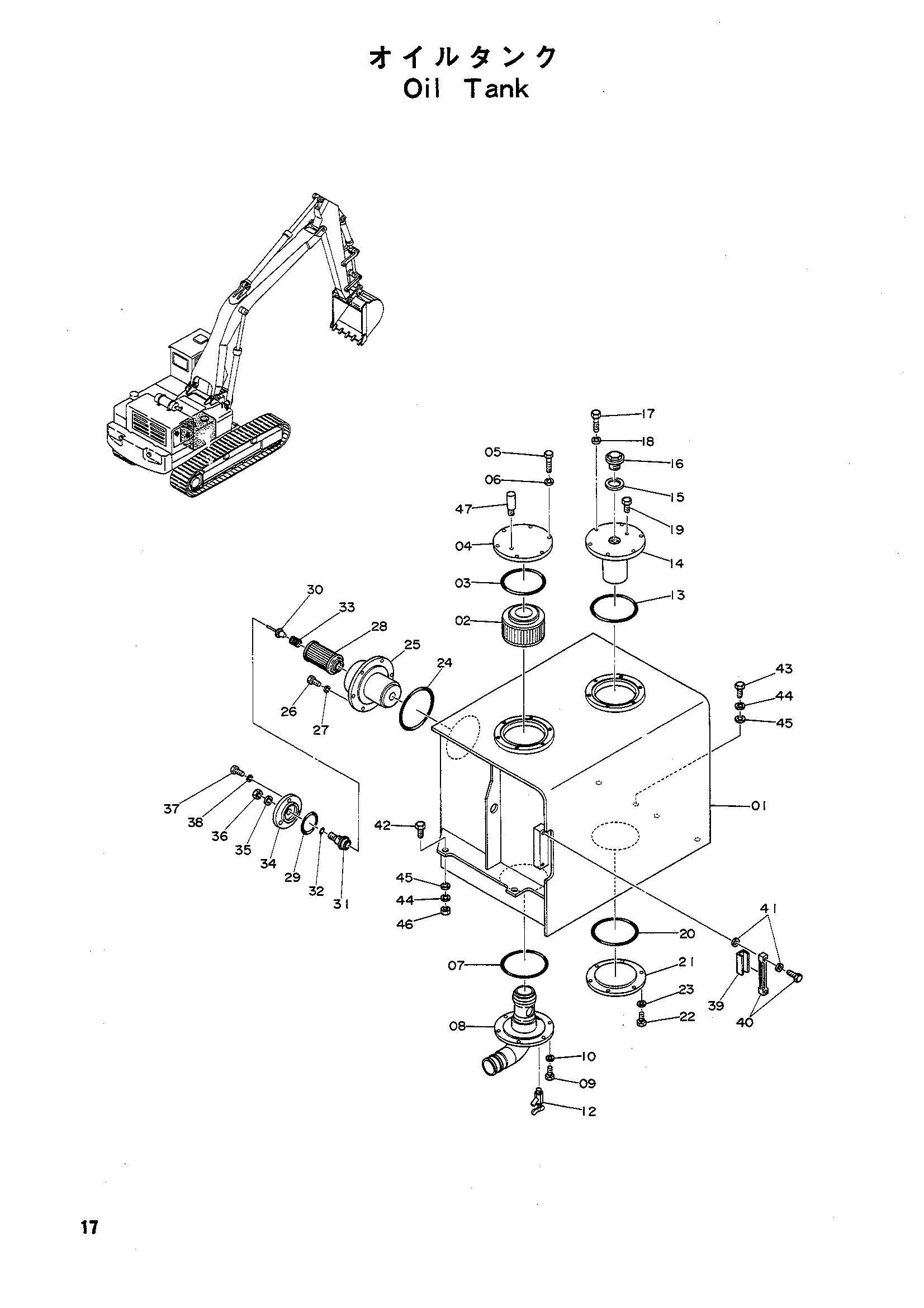

Заводская схема «Гидробак» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6001479	Гидробак	1
01	6500422	Гидробак	1
02	3501403	Всасывающий фильтр	1
03	A810165	Уплотнительное кольцо	1
04	488378	Крышка	1
05	M111025	Болт	6
06	A590010	Пружинная шайба	6
07	A810165	Уплотнительное кольцо	1
08	810270	Всасывающая трубка	1
09	M111025	Болт	6
10	A590010	Пружинная шайба	6
12	4508050	Кран	1
13	A810165	Уплотнительное кольцо	1
14	988760	Крышка	1
15	449916	Манжета	1
16	4513411	Пробка	1
16	J75314 замена: 4513411	Пробка	1
17	M111025	Болт	6
18	A590010	Пружинная шайба	6
19	4036952 замена: 4036952	Пробка	1
19	450503	Пробка	1
20	A810165	Уплотнительное кольцо	1
21	440555	Крышка	1
22	M111025	Болт	6
23	A590010	Пружинная шайба	6
24	A810165	Уплотнительное кольцо	1
25	810121	Корпус	1
26	M111025	Болт	6
27	A590010	Пружинная шайба	6
28	3006953	Фильтрующий элемент	1
28	317604	Фильтрующий элемент	1
29	954491	Уплотнительное кольцо	1
30	438814	Клапан	1
31	4003844	Сиденье клапан	1
31	438818 замена: 4003844	Сиденье клапан	1
32	954493	Уплотнительное кольцо	1
33	443466	Пружина	1
34	4048421	Крышка	1
34	455898	Крышка	1
35	A590018	Пружинная шайба	1
36	M501815	Гайка	1
37	M101232	Болт	3
38	A590012	Пружинная шайба	3
39	4510758	Пластина	1
40	488375	Указатель уровня	1
41	449558	Уплотнительная шайба	4
42	M111640	Болт	4
43	M111628	Болт	2
44	A590016	Пружинная шайба	6
45	A590116	Шайба	6
46	M501613	Гайка	4
47	987042	Клапан защитный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
