Рама — HITACHI UH07

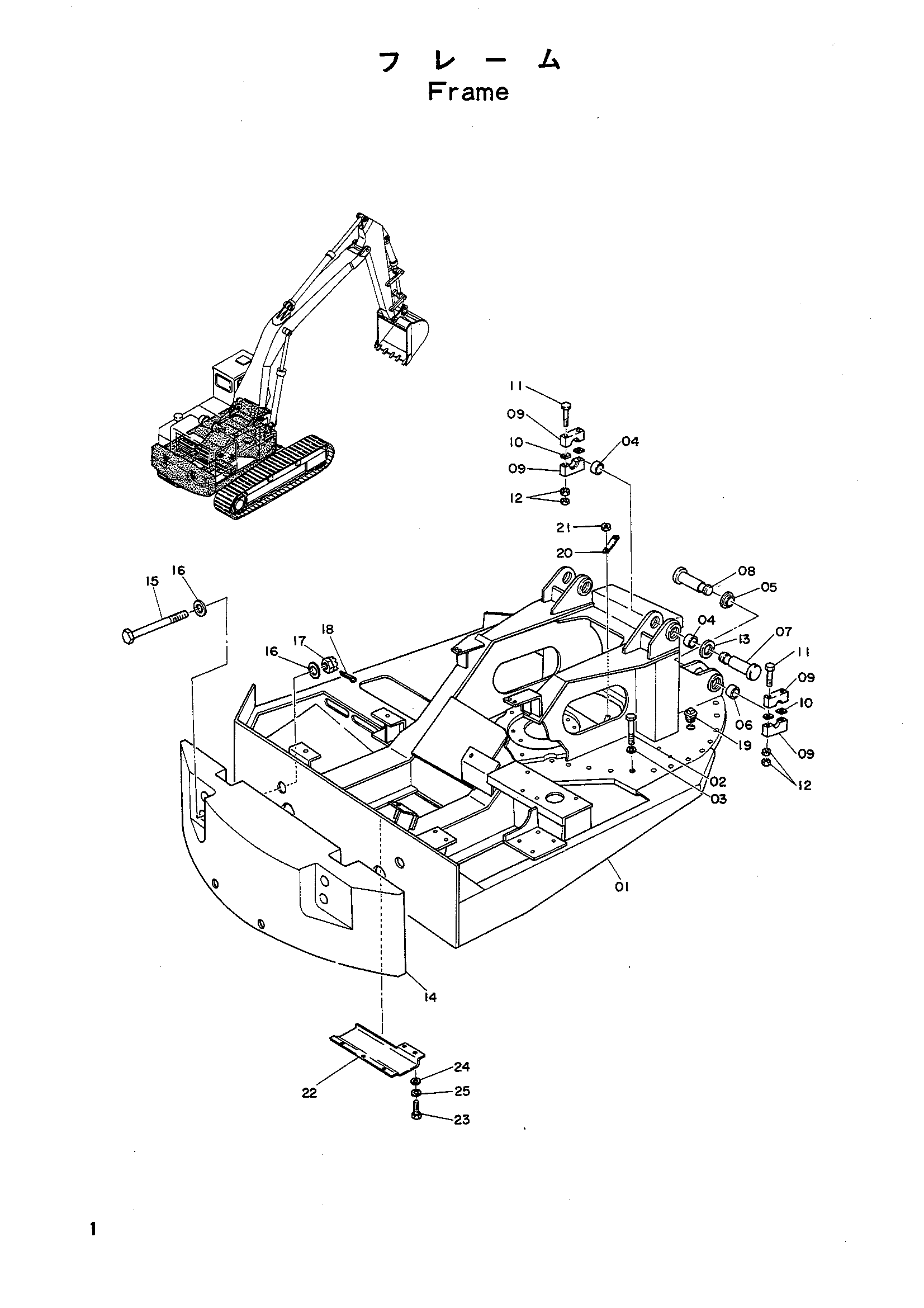

Заводская схема «Рама» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5500089 | Рама основной (PKS) | 1 |
| 01 | 5500097 | Рама основной (GM) | 1 |
| 01 | 5500115 | Рама основной (ISUZU) | 1 |
| 02 | 492785 | Болт | 32 |
| 03 | J21386 | Пружинная шайба | 32 |
| 04 | 495370 | Втулка | 4 |
| 05 | 495367 | Втулка | 2 |
| 06 | 495368 | Втулка | 2 |
| 07 | 3500789 | Палец | 2 |
| 08 | 3500474 | Палец | 2 |
| 09 | 4044830 | Ограничитель | 8 |
| 09 | 496275 замена: 4044830 | Ограничитель | 8 |
| 10 | 494620 | Регулировочная шайба | 8 |
| 11 | 496276 | Болт | 8 |
| 12 | M501210 | Гайка | 16 |
| 13 | 494621 | Шайба | 2 |
| 14 | 7500364 | Противовес | 1 |
| 15 | 487295 | Болт | 2 |
| 16 | J21014 | Шайба | 4 |
| 17 | 487296 | Корончатая гайка | 2 |
| 18 | J410880 | Шплинт | 2 |
| 19 | J75220 | Пробка | 1 |
| 20 | 437247 замена: 4513613 | Тяга | 1 |
| 20 | 4513613 | Тяга | 1 |
| 21 | M501411 | Гайка | 2 |
| 22 | 3004871 | Пластина (ISUZU) | 1 |
| 22 | 3502929 | Пластина (ISUZU) | 1 |
| 23 | M111636 | Болт (ISUZU) | 5 |
| 24 | A590116 | Шайба (ISUZU) | 5 |
| 25 | A590016 | Шайба пружина (ISUZU) | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
