Стрела — HITACHI UH07

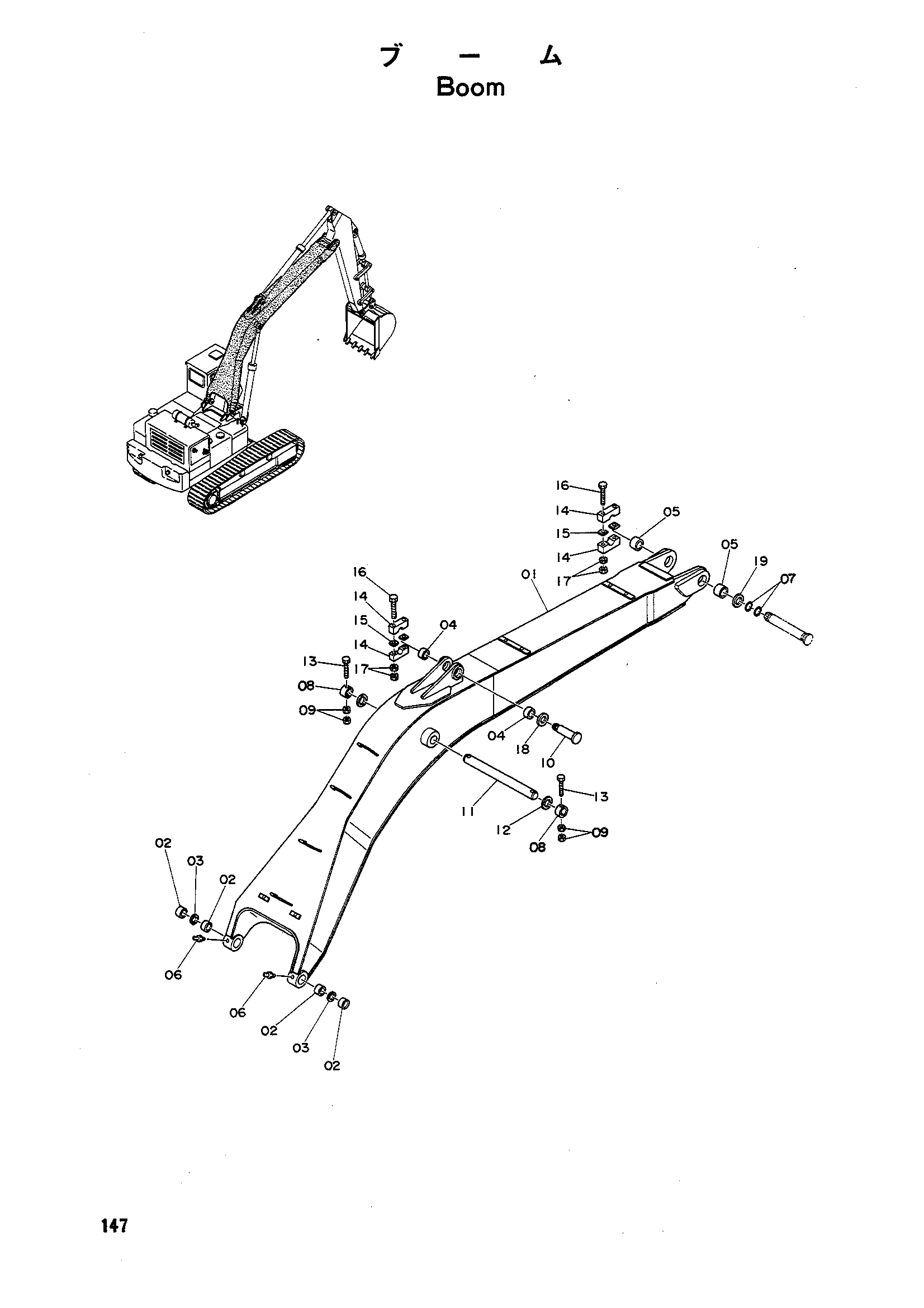

Заводская схема «Стрела» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9401627 | Стрела в сборе | 1 | |
| 01 | 6500327 | Стрела | 1 |
| 02 | 495369 | Втулка | 4 |
| 03 | 494631 | Втулка | 2 |
| 04 | 495370 | Втулка | 2 |
| 05 | 495373 | Втулка | 2 |
| 06 | J75481 | Штуцер | 2 |
| 07 | 4502271 | Уплотнительное кольцо | 2 |
| 08 | 4507001 | Ограничитель | 2 |
| 09 | M501613 | Гайка | 4 |
| 10 | 3500789 | Палец | 1 |
| 11 | 3501630 | Палец | 1 |
| 12 | 451602 | Шайба | 2 |
| 13 | 4507026 | Болт | 2 |
| 14 | 4044830 | Ограничитель | 4 |
| 14 | 496275 замена: 4044830 | Ограничитель | 4 |
| 15 | 494620 | Регулировочная шайба | 4 |
| 16 | 496276 | Болт | 4 |
| 17 | M501210 | Гайка | 8 |
| 18 | 494621 | Шайба | 1 |
| 19 | 494622 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
