Электрооборудование (ISUZU) — HITACHI UH07

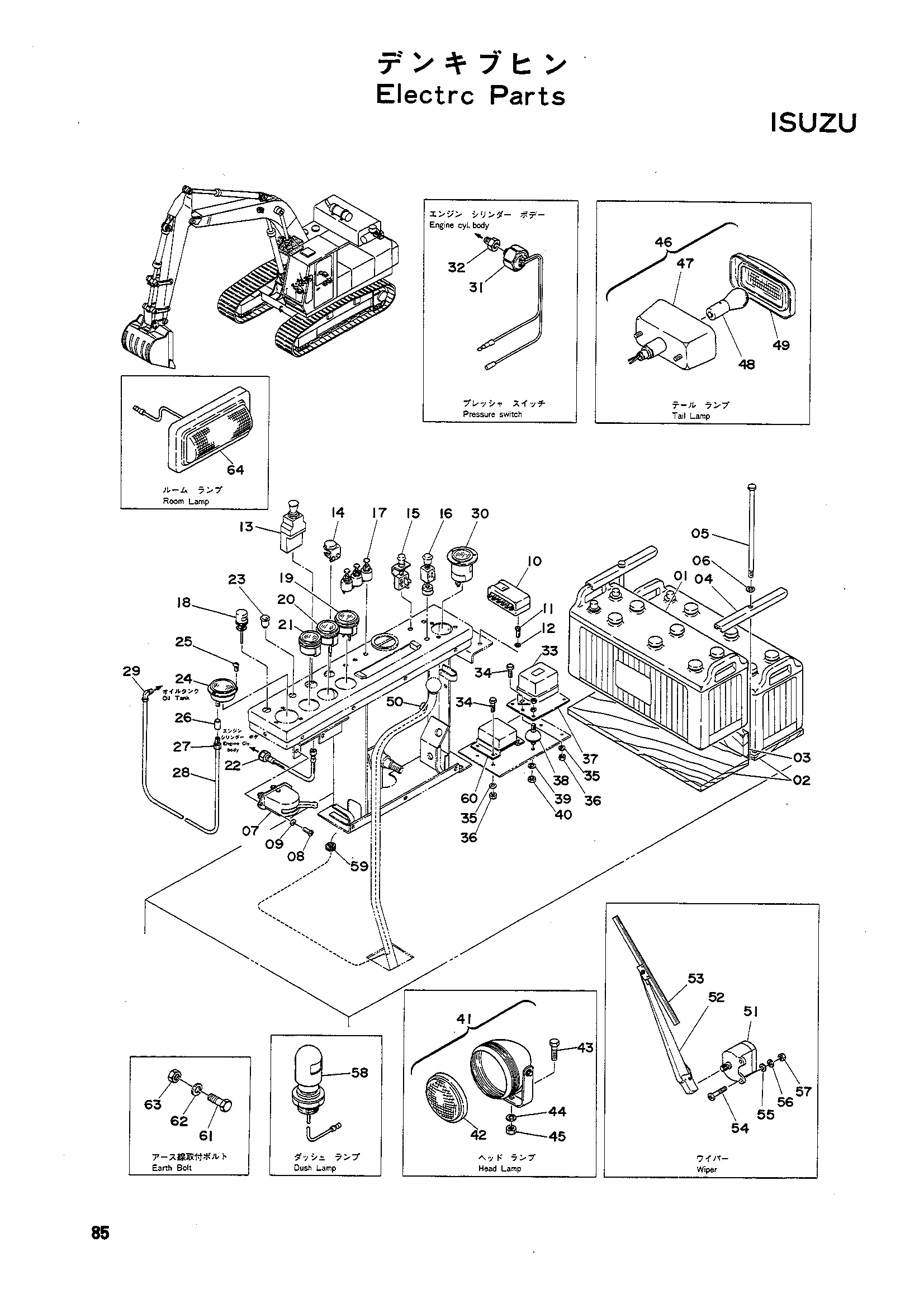

Заводская схема «Электрооборудование (ISUZU)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 215903 замена: 4041908 | Аккумулятор | 2 |
| 01 | 4041908 | Аккумулятор | 2 |
| 02 | 437254 | Воод | 2 |
| 03 | 445216 | Проставка | 1 |
| 04 | 445214 | Опора | 2 |
| 05 | 486998 | Болт | 2 |
| 06 | A590010 | Пружинная шайба | 2 |
| 07 | 315332 | Выключатель аккумулятор | 1 |
| 08 | M430810 | Винт | 2 |
| 09 | A590008 | Пружинная шайба | 2 |
| 10 | 3000399 | Короб предохранитель | 1 |
| 11 | M430610 | Винт | 4 |
| 12 | A590006 | Пружинная шайба | 4 |
| 13 | D910647 | Замок зажигания | 1 |
| 14 | 497992 | Сигнал отопитель | 1 |
| 15 | 445092 | Выключатель | 1 |
| 16 | 4009556 | Выключатель | 1 |
| 17 | 445198 | Выключатель | 3 |
| 18 | 445155 | Освещение | 2 |
| 18 | 445155 | Освещение | 3 |
| 19 | 326748 | Амметер | 1 |
| 20 | 3501436 | Тхермо-метер | 1 |
| 21 | 326747 | Указатель масляный давление | 1 |
| 22 | 452192 | Трубка | 1 |
| 23 | D910776 | Фонарь пилотный | 1 |
| 24 | 992314 | Указатель воздушный давление | 1 |
| 25 | M430306 | Винт | 1 |
| 26 | J70082 | Разъём | 3 |
| 27 | 992313 | Разъём | 1 |
| 28 | 992315 | Трубка | 1 |
| 29 | 992312 | Разъём | 1 |
| 30 | 4504225 | Измеритель хоур | 1 |
| 31 | 4012516 замена: 4514919 | Выключатель давление | 1 |
| 31 | 4514919 | Выключатель давление | 1 |
| 32 | J728281 | Втулка | 1 |
| 33 | 4046692 | Регулятор волт | 1 |
| 33 | 445095 | Регулятор волт | 1 |
| 34 | M200616 | Болт | 7 |
| 35 | A590006 | Пружинная шайба | 7 |
| 36 | M500605 | Гайка | 7 |
| 37 | 4040243 | Кронштейн | 1 |
| 37 | 484755 | Базовый | 1 |
| 38 | 448291 | Резиновая прокладка | 4 |
| 39 | A590008 | Пружинная шайба | 4 |
| 39 | A590008 | Пружинная шайба | 8 |
| 40 | M500807 | Гайка | 4 |
| 40 | M500807 | Гайка | 8 |
| 41 | 214771 | Фара | 2 |
| 42 | 214770 | Фонарь | 2 |
| 43 | M101425 | Болт | 2 |
| 44 | A590014 | Пружинная шайба | 2 |
| 45 | M501411 | Гайка | 2 |
| 46 | 971683 | Фонарь таил | 1 |
| 47 | 970397 | Корпус | 1 |
| 48 | 970396 | Фонарь | 1 |
| 49 | 970395 | Стекло | 1 |
| 50 | 487086 | Выключатель (звуковой сигнал) | 1 |
| 51 | 4507568 | Гидромотор | 1 |
| 52 | 4511186 | Рукоять | 1 |
| 53 | 4511185 | Отвал | 1 |
| 54 | M430525 | Винт | 2 |
| 55 | J21006 | Шайба | 2 |
| 56 | J21305 | Пружинная шайба | 2 |
| 57 | M500504 | Гайка | 2 |
| 58 | 4512042 | Ланп дасх | 1 |
| 59 | 445100 | Резиновая втулка | 2 |
| 60 | 4040516 | Реле защитный | 1 |
| 60 | D910739 | Реле защитный | 1 |
| 61 | M101032 | Болт | 2 |
| 62 | A590010 | Пружинная шайба | 2 |
| 63 | M501008 | Гайка | 2 |
| 64 | 973204 | Ланп кабина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
