Аккумулятор короб — HITACHI UH07

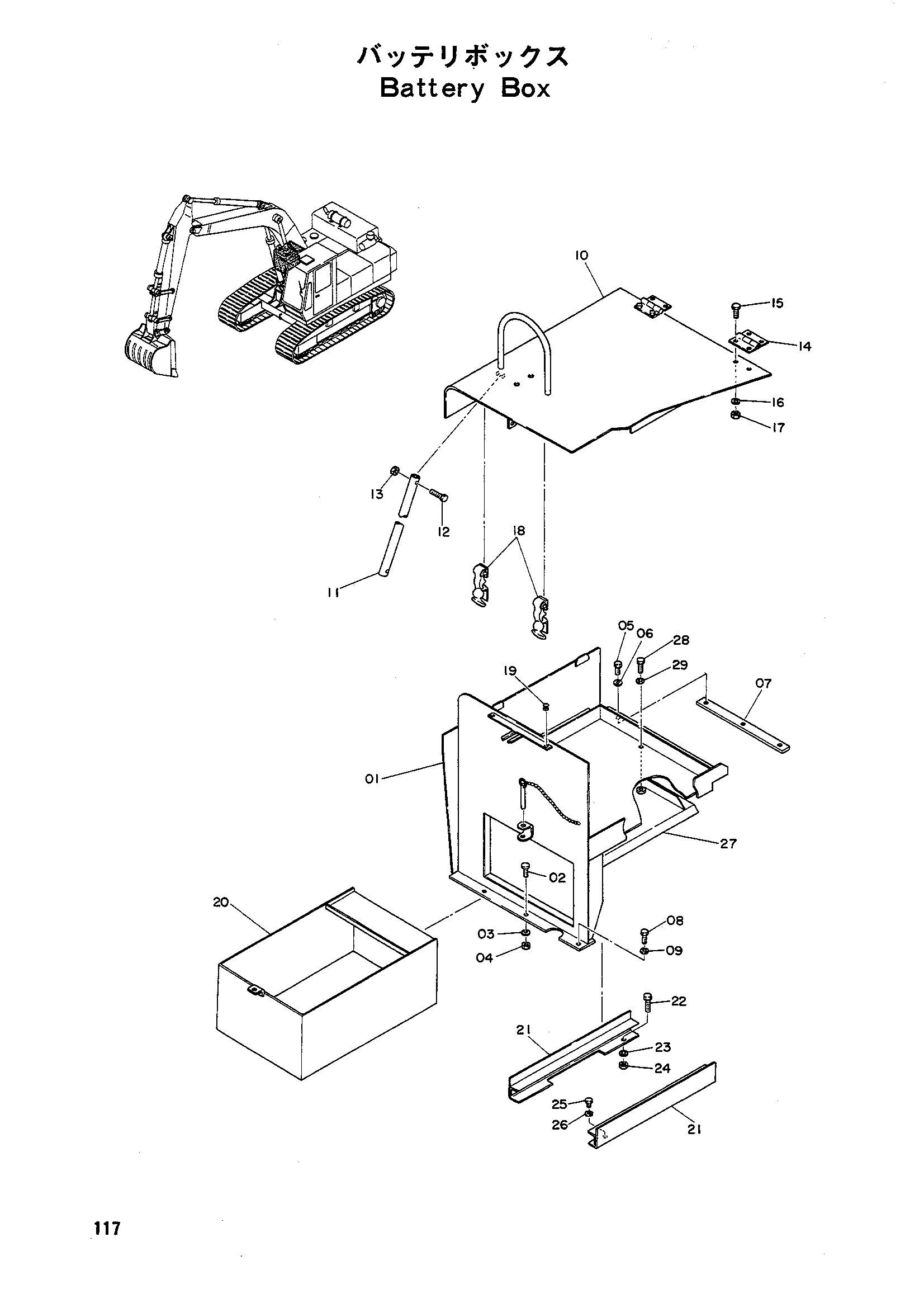

Заводская схема «Аккумулятор короб» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 62710 | Базовый (ISUZU, PKS) | 1 |
| 01 | 6500647 | Базовый (GM) | 1 |
| 02 | M101022 | Болт | 2 |
| 03 | A590010 | Пружинная шайба | 2 |
| 04 | M501008 | Гайка | 2 |
| 05 | M101022 | Болт | 3 |
| 06 | A590010 | Пружинная шайба | 3 |
| 07 | 487356 | Шайба | 1 |
| 08 | M101016 | Болт | 1 |
| 09 | A590010 | Пружинная шайба | 1 |
| 10 | 7500470 | Крышка | 1 |
| 11 | 485011 | Стойка (ISUZU, PKS) | 1 |
| 12 | M200636 | Болт (ISUZU, PKS) | 1 |
| 13 | M500605 | Гайка (ISUZU, PKS) | 1 |
| 14 | 485012 | Петля | 2 |
| 15 | M200816 | Болт | 8 |
| 16 | A590008 | Пружинная шайба | 8 |
| 17 | M500807 | Гайка | 4 |
| 18 | 984650 | Защёлка | 2 |
| 19 | 487455 | Амортизатор | 2 |
| 20 | 710558 | Ящик для инструментов | 1 |
| 21 | 810109 | Направляющая | 2 |
| 22 | M101022 | Болт | 2 |
| 23 | A590010 | Пружинная шайба | 2 |
| 24 | M501008 | Гайка | 2 |
| 25 | M101016 | Болт | 2 |
| 26 | A590010 | Пружинная шайба | 2 |
| 27 | 987603 | Крышка | 1 |
| 28 | M101032 | Болт | 2 |
| 29 | A590010 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
