Масляный радиатор трубопроводы (ISUZU) — HITACHI UH07

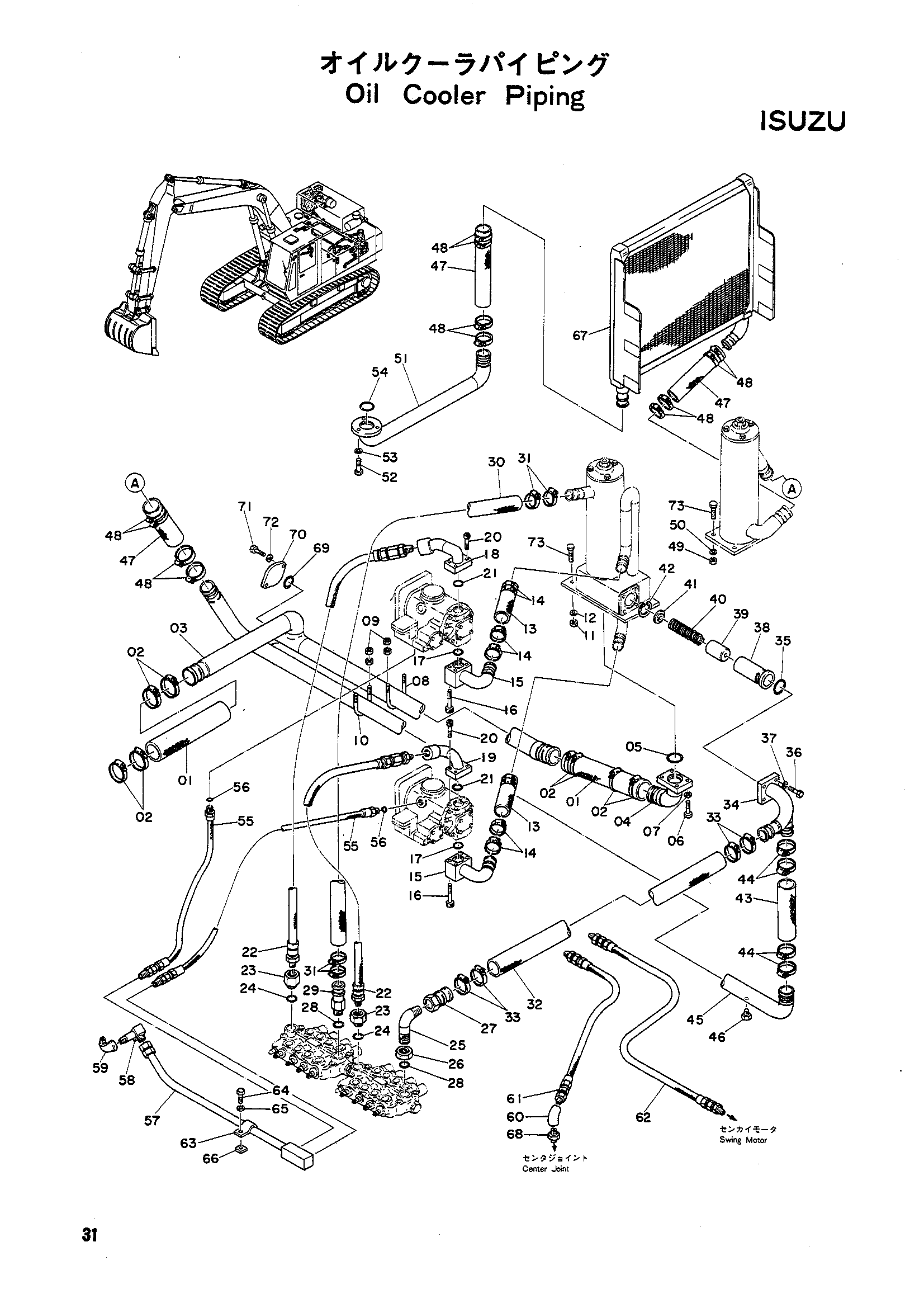

Заводская схема «Масляный радиатор трубопроводы (ISUZU)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 484966 | Шланг | 2 |
| 02 | 4504491 | Хомут | 8 |
| 03 | 8500790 | Всасывающая трубка | 1 |
| 04 | 810050 | Всасывающая трубка | 1 |
| 05 | 984604 | Уплотнительное кольцо | 1 |
| 06 | M111040 | Болт | 4 |
| 07 | A590010 | Пружинная шайба | 4 |
| 08 | 484976 | У-болт | 2 |
| 09 | M501210 | Гайка | 16 |
| 10 | 484975 | У-болт | 2 |
| 11 | M501613 | Гайка | 3 |
| 12 | A590016 | Пружинная шайба | 3 |
| 13 | 4511183 | Шланг | 2 |
| 14 | 4505385 | Шланг хомут | 8 |
| 15 | 8501794 | Трубка | 2 |
| 16 | 484974 | Разъём винт | 8 |
| 17 | A810045 | Уплотнительное кольцо | 2 |
| 18 | 8500660 | Трубка | 1 |
| 19 | 89573 | Трубка | 1 |
| 20 | 445339 | Разъём винт | 8 |
| 21 | A810040 | Уплотнительное кольцо | 2 |
| 22 | 959239 | Шланг | 2 |
| 23 | 4506196 | Штуцер | 2 |
| 24 | 954489 | Уплотнительное кольцо | 2 |
| 25 | 9800009 | Угловой штуцер | 1 |
| 26 | 451885 | Гайка | 1 |
| 27 | 451887 | Соединение | 1 |
| 28 | 956143 | Уплотнительное кольцо | 2 |
| 29 | 317596 | Разъём | 1 |
| 30 | 484968 | Шланг | 1 |
| 31 | 4505385 | Шланг хомут | 4 |
| 32 | 455865 | Шланг | 1 |
| 33 | 4504198 | Шланг хомут | 4 |
| 34 | 8501795 | Трубка | 1 |
| 35 | A810065 | Уплотнительное кольцо | 1 |
| 36 | M111032 | Болт | 4 |
| 37 | A590010 | Пружинная шайба | 4 |
| 38 | 3502262 | Корпус | 1 |
| 39 | 451932 | Клапан | 1 |
| 40 | 4510138 | Пружина | 1 |
| 41 | 4510140 | Фиксатор | 1 |
| 42 | 991721 | Стопорное кольцо | 1 |
| 43 | 484969 | Шланг | 1 |
| 44 | 4504198 | Хомут | 4 |
| 45 | 89567 | Обратная трубка | 1 |
| 46 | 4036952 | Пробка | 1 |
| 46 | 450503 замена: 4036952 | Пробка | 1 |
| 47 | 451891 | Шланг | 3 |
| 48 | 4504198 | Хомут | 12 |
| 49 | M501613 | Гайка | 4 |
| 50 | A590016 | Пружинная шайба | 4 |
| 51 | 88025 | Обратная трубка | 1 |
| 52 | M111032 | Болт | 3 |
| 53 | A590010 | Пружинная шайба | 3 |
| 54 | A810045 | Уплотнительное кольцо | 1 |
| 55 | 984603 | Шланг | 2 |
| 56 | 954490 | Уплотнительное кольцо | 2 |
| 57 | 810122 | Трубка: дренажный | 1 |
| 58 | 987680 | Штуцер | 1 |
| 59 | 487103 | Угловой штуцер | 1 |
| 60 | 4501051 | Угловой штуцер | 1 |
| 61 | 998786 | Шланг | 1 |
| 62 | 4506506 | Шланг | 1 |
| 63 | 487104 | Опора | 1 |
| 64 | M111016 | Болт | 1 |
| 65 | A590010 | Пружинная шайба | 1 |
| 66 | 484963 | Шайба | 1 |
| 67 | 4512026 | Масляный радиатор | 1 |
| 68 | 956219 | Адаптер | 1 |
| 69 | A810060 | Уплотнительное кольцо | 1 |
| 70 | 4504532 | Крышка | 1 |
| 71 | M101025 | Болт | 2 |
| 72 | A590010 | Пружинная шайба | 2 |
| 73 | M111645 | Болт | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
