Крышка (GM) — HITACHI UH07

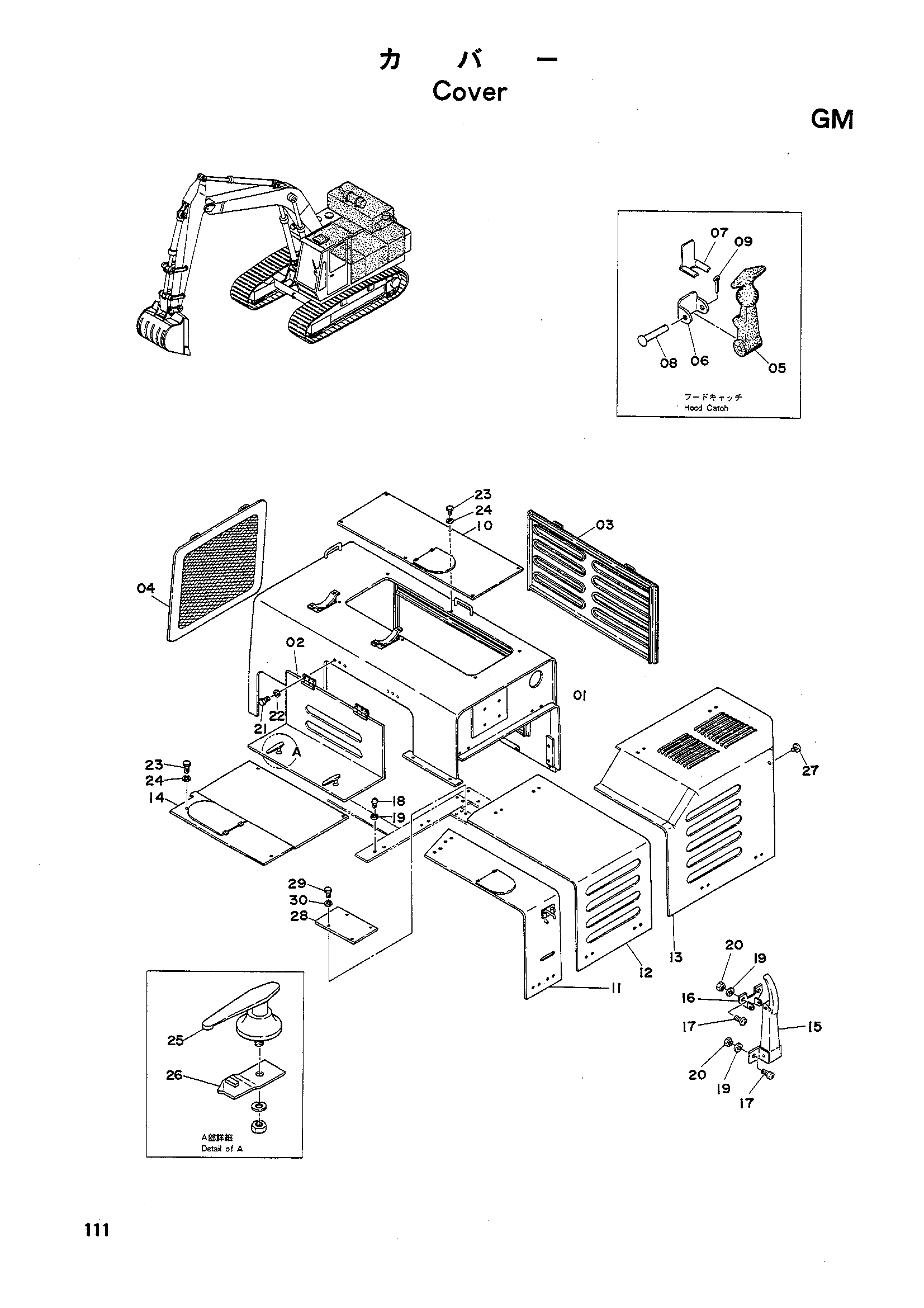

Заводская схема «Крышка (GM)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6000903 | Крышка двигатель | 1 |
| 02 | 7500467 | Панель | 1 |
| 03 | 810128 | Панель | 1 |
| 04 | 7500912 | Панель | 1 |
| 05 | 984650 | Защёлка | 4 |
| 06 | 485016 | Кронштейн | 4 |
| 07 | 485015 | Анкхор | 4 |
| 08 | 4004110 | Палец | 4 |
| 09 | A761010 | Шплинт | 4 |
| 10 | 4506579 | Крышка | 1 |
| 11 | 7500667 | Крышка | 1 |
| 12 | 7500955 | Крышка | 1 |
| 13 | 6500510 | Крышка | 1 |
| 14 | 7501134 | Крышка | 1 |
| 15 | 322831 | Защёлка | 12 |
| 16 | 485008 | Анкхор | 12 |
| 17 | M430820 | Винт | 40 |
| 18 | M430813 | Винт | 8 |
| 19 | A590008 | Пружинная шайба | 48 |
| 20 | M500807 | Гайка | 40 |
| 21 | M200814 | Болт | 6 |
| 22 | A590008 | Пружинная шайба | 6 |
| 23 | M101016 | Болт | 23 |
| 24 | A590010 | Пружинная шайба | 23 |
| 25 | 965598 | Рукоятка | 2 |
| 26 | 4503551 | Замок | 2 |
| 27 | 447070 | Рефлектор | 2 |
| 28 | 4507481 | Крышка | 1 |
| 29 | M111014 | Болт | 4 |
| 30 | A590010 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
