Каталог запчастей HITACHI
Насос трансмиссия (GM) — HITACHI UH07

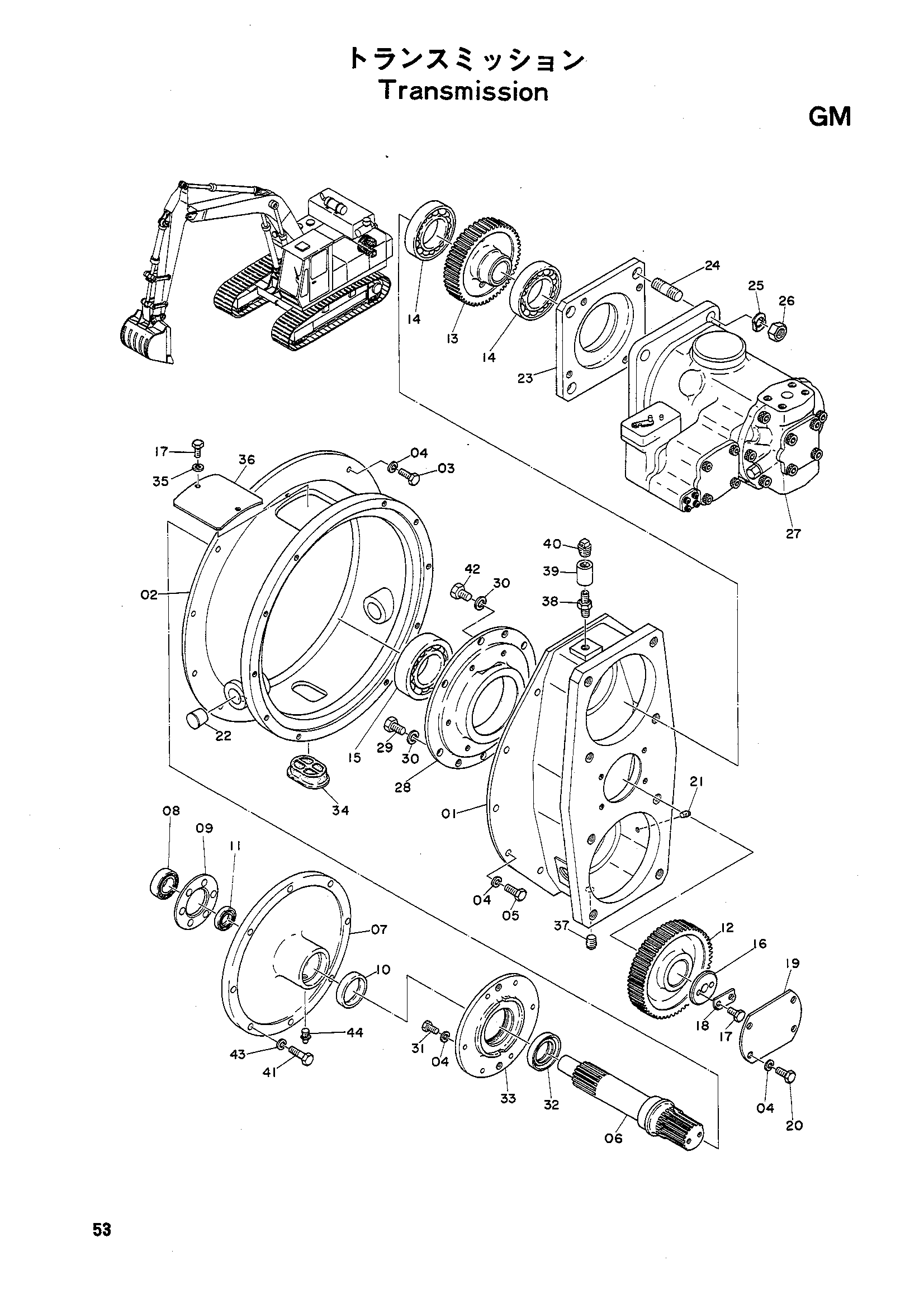

Заводская схема «Насос трансмиссия (GM)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6500188 | Корпус | 1 |
| 02 | 6500528 | Корпус | 1 |
| 03 | 19H2552 | Болт | 12 |
| 04 | A590010 | Пружинная шайба | 32 |
| 05 | M211025 | Болт | 10 |
| 06 | 2500783 | Вал | 1 |
| 07 | 2501029 | Муфта | 1 |
| 08 | 950609 | Подшипник | 1 |
| 09 | 4507243 | Пластина | 1 |
| 10 | 4510596 | Уплотнение | 1 |
| 11 | 4510597 | Уплотнение | 1 |
| 12 | 2500725 | Ведущая шестерня | 1 |
| 13 | 323642 | Шестерня | 2 |
| 14 | 943768 | Подшипник | 4 |
| 15 | 925052 | Подшипник | 1 |
| 16 | 4506574 | Пластина | 1 |
| 17 | M200820 | Болт | 4 |
| 18 | 4507488 | Стопорная пластина | 1 |
| 19 | 4500786 | Крышка | 1 |
| 20 | M101016 | Болт | 4 |
| 21 | 4504197 | Пробка | 1 |
| 22 | 429135 | Пробка | 2 |
| 23 | 323645 замена: 3005938 | Картриге | 2 |
| 24 | 487110 | Шпилька | 8 |
| 25 | A590418 | Шайба тонгуед | 8 |
| 26 | M501815 | Гайка | 8 |
| 27 | 4037030 | Насос плунжер | 2 |
| 27 | 4507909 замена: 4037030 | Насос плунжер | 2 |
| 28 | 2500726 | Картриге | 1 |
| 29 | M111225 | Болт | 4 |
| 30 | A590012 | Пружинная шайба | 6 |
| 31 | M111020 | Болт | 6 |
| 32 | 4507637 | Уплотнение | 1 |
| 33 | 3501686 | Крышка | 1 |
| 34 | 491071 | Пробка | 1 |
| 35 | A590008 | Пружинная шайба | 2 |
| 36 | 3501687 | Крышка | 1 |
| 37 | J75284 | Пробка масляный | 1 |
| 38 | J70784 | Штуцер | 1 |
| 39 | J70084 | Разъём | 1 |
| 40 | 4511984 | Пробка | 1 |
| 41 | 19H1100 | Болт | 8 |
| 42 | M111220 | Болт | 2 |
| 43 | A590010 | Пружинная шайба | 8 |
| 44 | 446753 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
