Управление двигателем (ISUZU) — HITACHI UH07

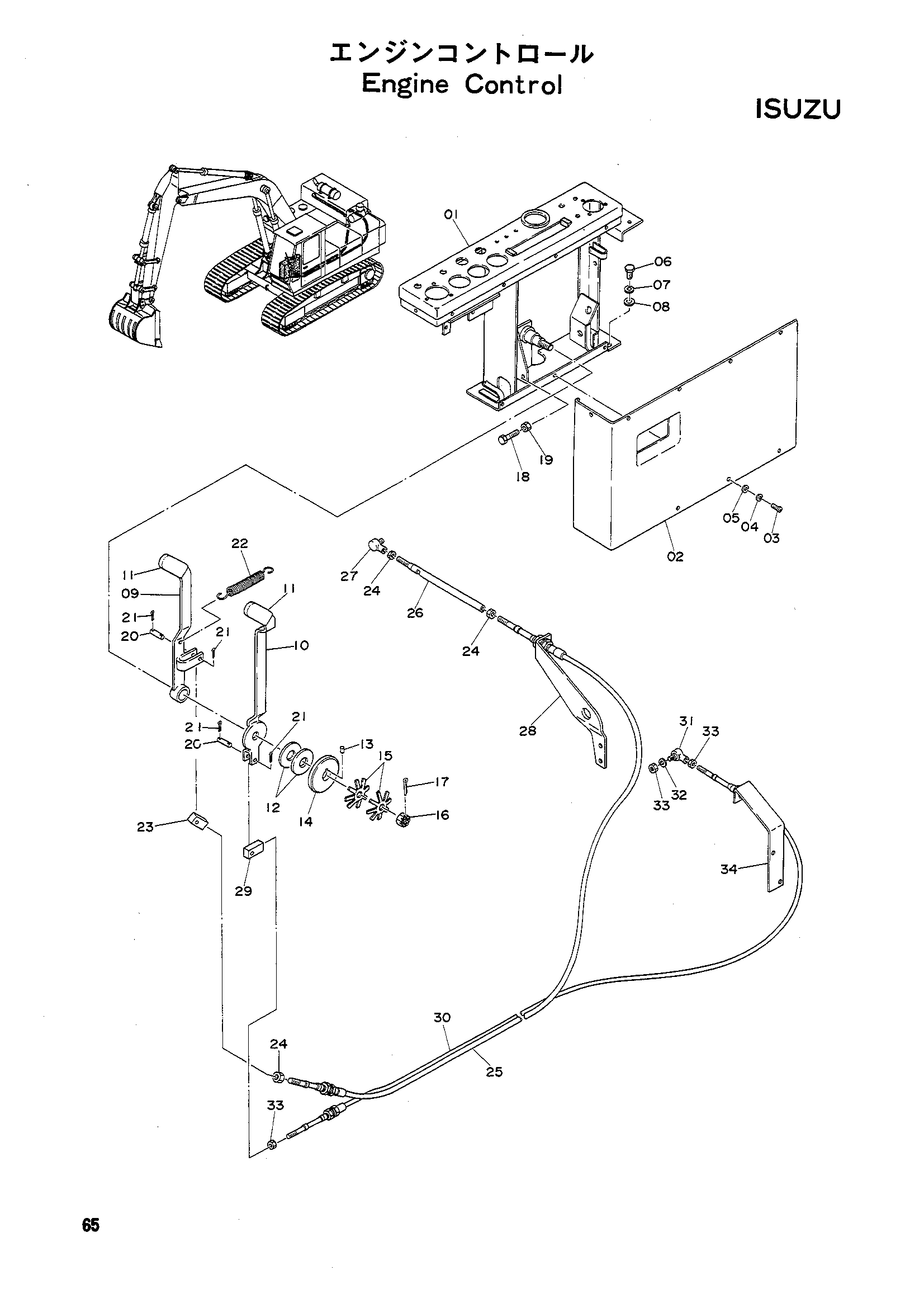

Заводская схема «Управление двигателем (ISUZU)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7501088 | Консоль | 1 |
| 02 | 2501099 | Крышка | 1 |
| 03 | M430613 | Винт | 8 |
| 04 | A590006 | Пружина шайба | 8 |
| 05 | A590106 | Шайба | 8 |
| 06 | M111022 | Болт | 3 |
| 07 | A590010 | Пружина шайба | 3 |
| 08 | A590110 | Шайба | 3 |
| 09 | 8501803 | Рычаг (остановка) | 1 |
| 10 | 8501804 | Рычаг (топливный) | 1 |
| 11 | 484909 | Колпачок | 2 |
| 12 | 428770 | Диск | 2 |
| 13 | J400616 | Довел | 1 |
| 14 | 4502973 | Шайба | 1 |
| 15 | 4502974 | Пружина флусх | 2 |
| 16 | M531619 | Корончатая гайка | 1 |
| 17 | A764036 | Шплинт | 1 |
| 18 | M101236 | Болт | 1 |
| 19 | M501210 | Гайка | 1 |
| 20 | 437963 | Палец | 2 |
| 21 | A761610 | Шплинт | 4 |
| 22 | 4511304 | Пружина | 1 |
| 23 | 4511305 | Соединение | 1 |
| 24 | M500807 | Гайка | 3 |
| 25 | 4511306 | Трос управления | 1 |
| 26 | 4511307 | Шток | 1 |
| 27 | 445098 | Шарнир | 1 |
| 28 | 3502269 | Кронштейн | 1 |
| 29 | 4505546 | Соединение | 1 |
| 30 | 4511308 | Трос управления | 1 |
| 31 | 458151 | Шарнир | 1 |
| 32 | A590006 | Пружинная шайба | 1 |
| 33 | M500605 | Гайка | 3 |
| 34 | 3502270 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
