Двигатель (PKS) — HITACHI UH07

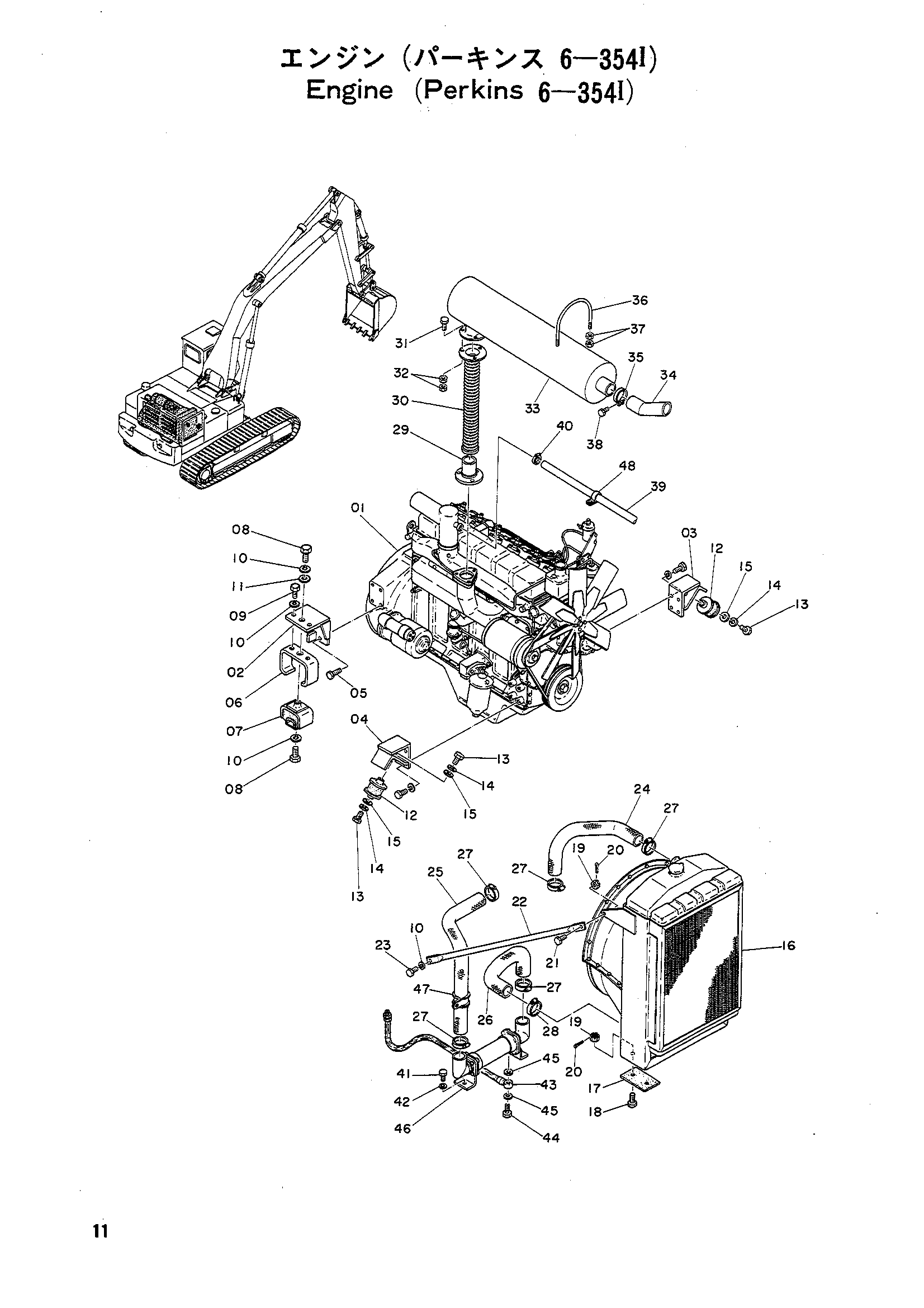

Заводская схема «Двигатель (PKS)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4507924	Двигатель	1
02	8501476	Кронштейн	2
03	8501474	Кронштейн	1
04	8501473	Кронштейн	1
05	M221228	Болт	8
06	3501605	Ограничитель	2
07	323535	Резиновая прокладка	2
08	M121636	Болт	4
09	M121632	Болт	4
10	A590016	Пружинная шайба	10
11	A590218	Шайба	2
12	486664	Резиновая прокладка	2
13	447642	Болт	4
14	A590014	Пружинная шайба	4
15	A590216	Шайба	4
16	4034163	Радиатор	1
17	452163	Резиновая прокладка	2
18	446335	Болт	4
19	M531619	Корончатая гайка	6
20	A764036	Шплинт	6
21	M111622	Болт	2
22	4507936	Стойка	2
23	445139	Болт	2
24	4507935	Шланг	1
25	4507934	Шланг	1
26	4507933	Шланг	1
27	968803	Хомут	5
28	959156	Лента	1
29	9800557	Фланец	1
30	8501470	Выпускная труба	1
31	M111032	Болт	3
32	M521008	Гайка	6
33	987047	Глушитель	1
34	488579	Трубка	1
35	446871	Лента	1
36	455026	U-образный болт	2
37	M501008	Гайка	10
38	M111045	Болт	1
39	4512877	Всасывающая трубка	1
40	AR21837R	Зажим	2
41	M211018	Болт	2
42	A590010	Пружинная шайба	2
43	4507931	Шланг	2
44	4507932	Болт соединение	2
45	445109	Уплотнительная шайба	4
46	4509560	Радиатор	1
47	445156	Хомут	1
48	499316	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
