Двигатель (ISUZU) — HITACHI UH07

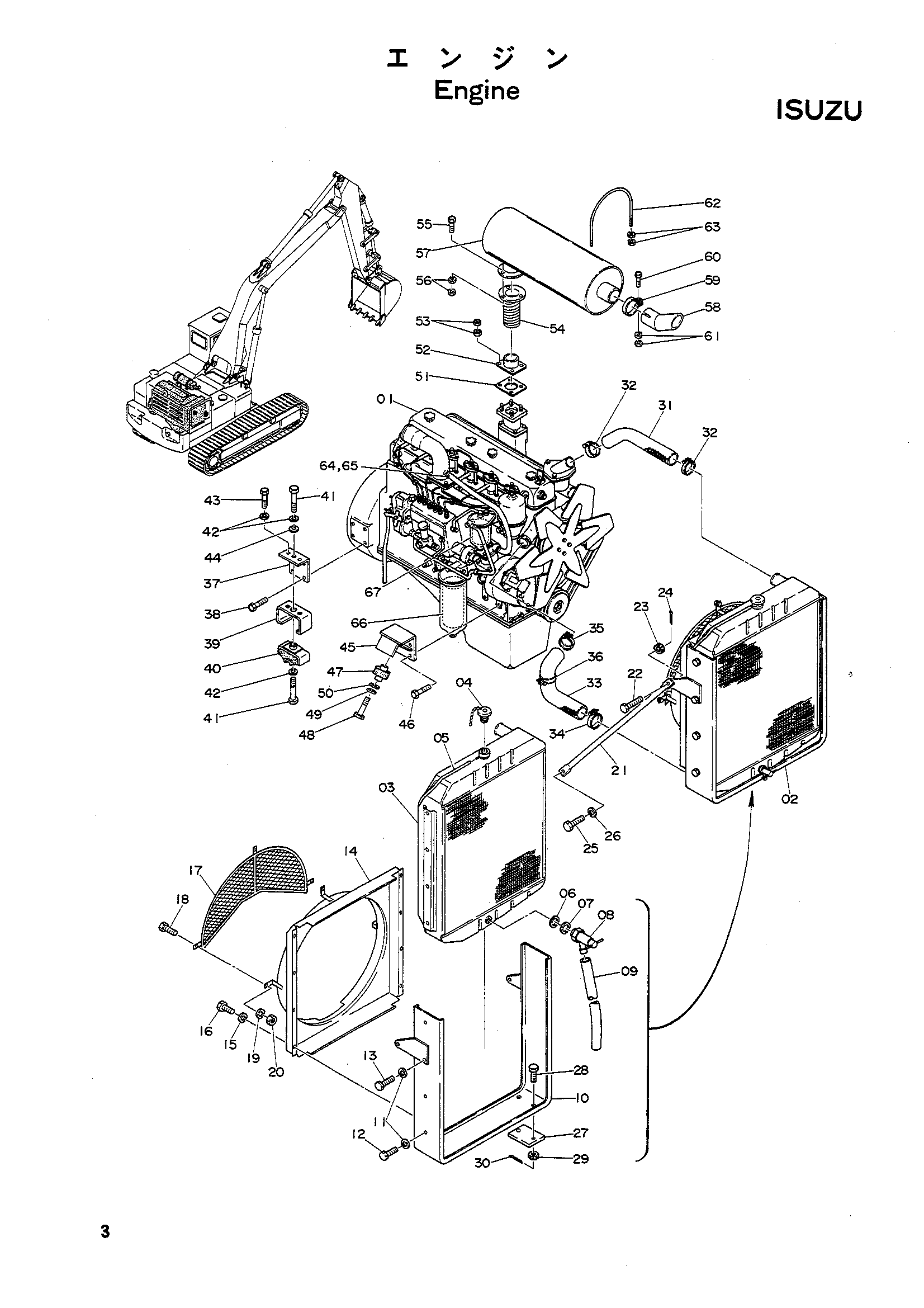

Заводская схема «Двигатель (ISUZU)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042120 | Двигатель | 1 |
| 01 | 4509217 | Двигатель | 1 |
| 02 | 4512025 | Радиатор | 1 |
| 03 | 4042642 | Радиатор | 1 |
| 04 | 4508613 | Колпачок | 1 |
| 05 | 4042643 | Шланг | 1 |
| 06 | 4042644 | Манжета | 1 |
| 07 | 4042645 | Манжета | 1 |
| 08 | 4042646 | Кокк дренажный | 1 |
| 09 | 4042647 | Шланг | 1 |
| 10 | 4042648 | Фламе | 1 |
| 11 | A590910 | Пружинная шайба | 8 |
| 12 | M111020 | Болт | 6 |
| 13 | M111028 | Болт | 2 |
| 14 | 4042649 | Вентилятор направляющая | 1 |
| 15 | A590906 | Пружинная шайба | 8 |
| 16 | M200616 | Болт | 8 |
| 17 | 4042650 | Защитный кожух | 1 |
| 18 | M200816 | Болт | 3 |
| 19 | A590908 | Пружинная шайба | 3 |
| 20 | M500807 | Гайка | 3 |
| 21 | 451799 | Стойка | 2 |
| 22 | 445139 | Болт | 2 |
| 23 | M531619 | Корончатая гайка | 2 |
| 24 | A764036 | Шплинт | 2 |
| 25 | M111622 | Болт | 2 |
| 26 | A590016 | Пружинная шайба | 2 |
| 27 | 452163 | Резиновая прокладка | 2 |
| 28 | 446335 | Болт | 4 |
| 29 | M531619 | Корончатая гайка | 4 |
| 30 | A764036 | Шплинт | 4 |
| 31 | 4500664 | Шланг | 1 |
| 32 | 968803 | Хомут | 2 |
| 33 | 4500665 | Шланг | 1 |
| 34 | 959156 | Хомут шланга | 1 |
| 35 | 968804 | Хомут | 1 |
| 36 | 445156 | Хомут | 1 |
| 37 | 3502337 | Кронштейн | 2 |
| 38 | M221228 | Болт | 8 |
| 39 | 3000615 | Ограничитель | 2 |
| 40 | 323535 | Резиновая прокладка | 2 |
| 41 | M121636 | Болт | 4 |
| 42 | A590016 | Пружинная шайба | 8 |
| 43 | M121632 | Болт | 4 |
| 44 | 484756 | Шайба | 2 |
| 44 | A590218 замена: 484756 | Шайба | 2 |
| 45 | 8501815 | Кронштейн | 2 |
| 46 | M221025 | Болт | 8 |
| 47 | 486664 | Резиновая прокладка | 2 |
| 48 | 447642 | Болт | 4 |
| 49 | A590014 | Пружинная шайба | 4 |
| 50 | A590216 | Шайба | 4 |
| 51 | 4510532 | Прокладка | 1 |
| 52 | 3501798 | Фланец | 1 |
| 53 | M521008 | Гайка | 8 |
| 54 | 3501799 | Выпускная труба | 1 |
| 55 | M111032 | Болт | 3 |
| 56 | M521008 | Гайка | 6 |
| 57 | 7001066 | Глушитель | 1 |
| 58 | 4014034 | Трубка | 1 |
| 59 | 4014047 | Лента | 1 |
| 60 | M111045 | Болт | 1 |
| 61 | M501008 | Гайка | 2 |
| 62 | 4014046 | U-образный болт | 2 |
| 63 | M501008 | Гайка | 8 |
| 64 | 987046 | Всасывающая трубка | 1 |
| 65 | 971304 | Зажим | 2 |
| 66 | 4505384 | Элемент (для лубрикант) | 1 |
| 67 | 4502565 | Элемент (для топливный) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
