Опора (GM) — HITACHI UH07

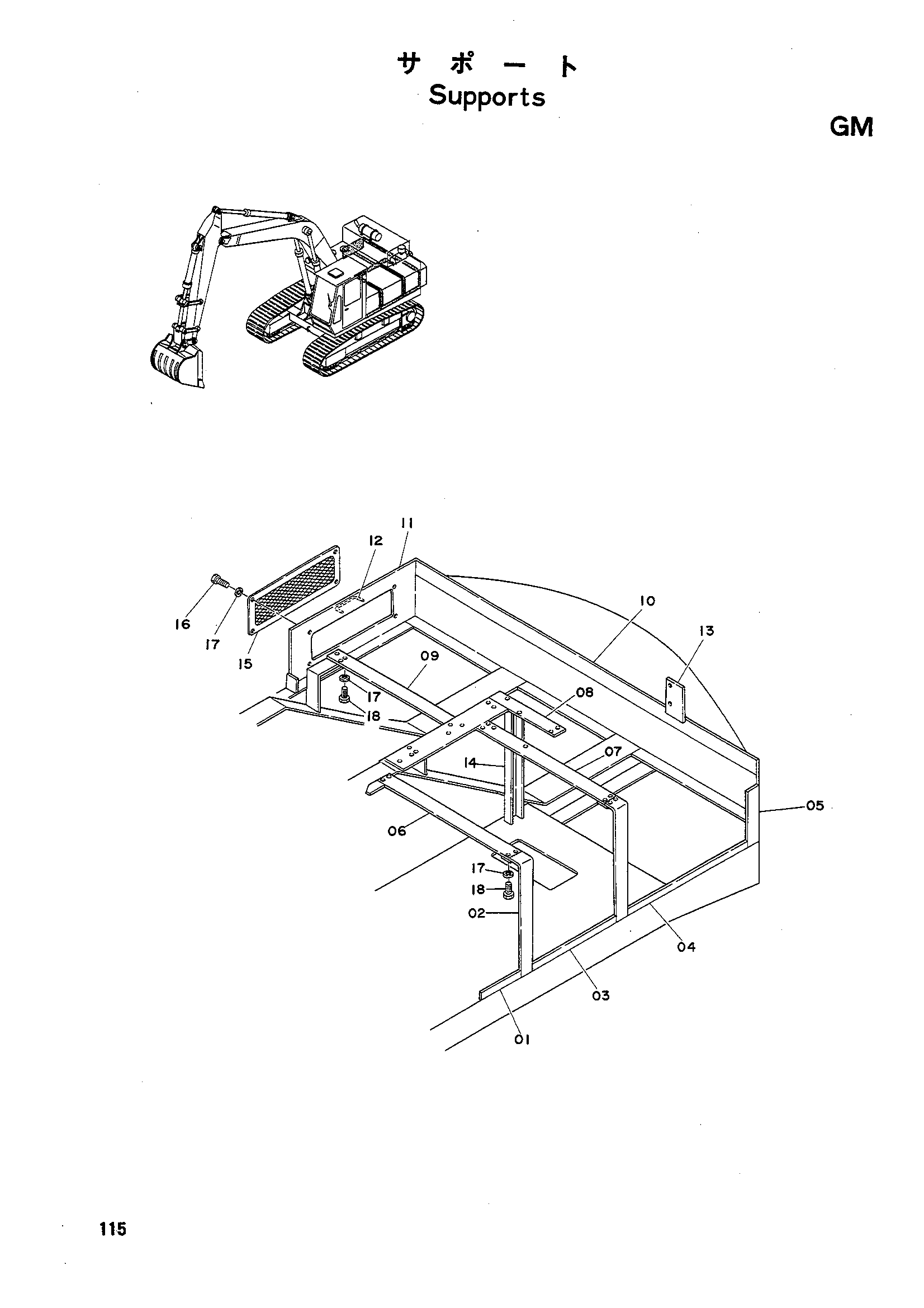

Заводская схема «Опора (GM)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4507461 | Пластина | 1 |
| 02 | 98578 | Опора | 2 |
| 03 | 4507407 | Пластина | 1 |
| 04 | 4506581 | Пластина | 1 |
| 05 | 4504604 | Пластина | 1 |
| 06 | 89580 | Опора | 1 |
| 07 | 8501230 | Опора | 1 |
| 08 | 9800534 | Опора | 1 |
| 09 | 8501401 | Опора | 1 |
| 10 | 3501178 | Пластина | 1 |
| 11 | 3501448 | Опора | 1 |
| 12 | 4506294 | Рукоятка | 1 |
| 13 | 4504600 | Пластина | 1 |
| 14 | 485007 | Опора | 1 |
| 15 | 8501154 | Панель | 1 |
| 16 | M101014 | Болт | 4 |
| 17 | A590010 | Пружинная шайба | 18 |
| 18 | M101018 | Болт | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
